جزئیات محصول:
|
کاربرد معمولی: | اندازه گیری سطح مایع | نمونه محصول: | NYUHZ |
---|---|---|---|
فرم نصب: | نصب جانبی، نصب شده در بالا | مواد اصلی: | 304، 316 |
محدوده اندازه گیری: | 0 تا 6 متر | دقت اندازه گیری: | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (اختیاری) |
چگالی متوسط: | ≥0.425 گرم در سانتی متر مکعب | اختلاف چگالی: | ≥0.1 گرم در سانتی متر مکعب |
برجسته: | فرستنده سطح مغناطیسی فلپ مخزن اندازه گیری,سنج سطح فلپ مغناطیسی مقاوم در برابر خوردگی,گیج سنج مغناطیسی مایع |

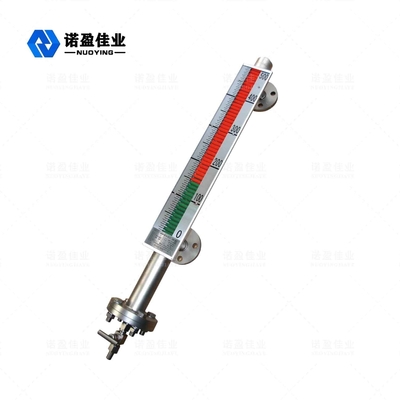

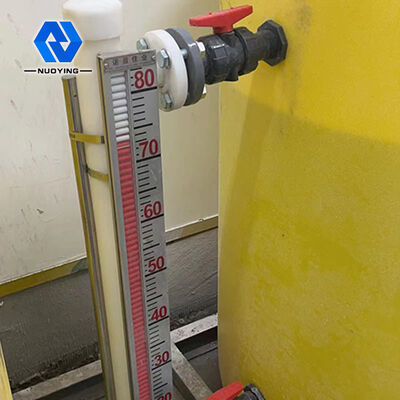

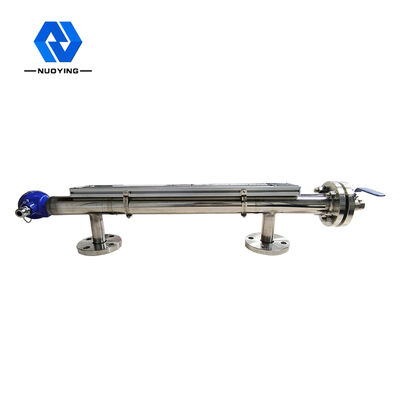

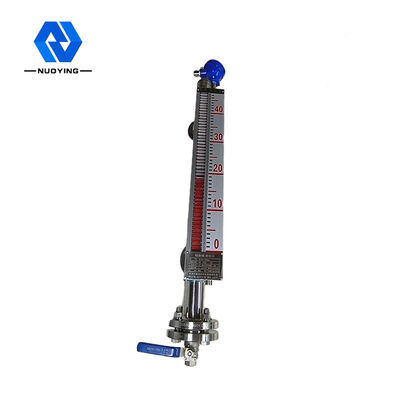

اندازه گیری سطح فلپ مغناطیسی مخزن برای موارد مقاوم در برابر خوردگی مایع
اصل کار
سطح سنج مغناطیسی را می توان برای انواع برج، مخزن، مخزن، ظرف کروی و دیگ و سایر تجهیزات تشخیص سطح متوسط استفاده کرد.سطح سنج مغناطیسی می تواند به آب بندی بالا، جلوگیری از نشت و مناسب برای دمای بالا، فشار بالا، موارد مقاوم در برابر خوردگی دست یابد.
سطح سنج مغناطیسی دارای یک حفره برای قرار دادن توپ شناور (به نام لوله اندازه گیری یا لوله اصلی) است که از یک اتصال دهنده با ظرف از طریق یک فلنج یا اتصال مناسب دیگر تشکیل شده است.طبق اصل کانکتور، با تغییر سطح مایع در ظرف، صفحه در حفره و سطح مایع در ظرف یک ارتفاع هستند، بنابراین توپ شناور در حفره را به سمت بالا سوق می دهد و پایین می آید و با سطح مایع در ظرف بالا و پایین می رود.در این زمان، ما نمی توانیم سطح مایع را ببینیم، بنابراین یک صفحه نمایش ستون مغناطیسی در خارج از حفره نصب شده است.
توپ شناور به مایع و بخشی از مرز نصب شده فولاد آهنربای دائم، زمانی که اندازه گیری نوسانات سطح مایع ظرف، لوله از هستی شناسی سطح سنج شناور مغناطیسی بلند می شود، شناور در آهنرباهای دائمی توسط جفت مغناطیسی به یک نشانگر ستون مغناطیسی، چرخش ستون 180 درجه قرمز راننده، سفید، هنگامی که سطح مایع بالا می رود، ستون دوتایی از سفید به قرمز، هنگامی که سطح مایع کاهش می یابد، ستون از قرمز به سفید تغییر می کند، و محل اتصال قرمز و سفید نشانگر ارتفاع واقعی است. سطح مایع داخل ظرف، به طوری که به یک نشانه واضح از سطح مایع دست یابد.
1.دوشاخه هواکش
2. لوله اندازه گیری
3. صفحه نمایش تلنگر مغناطیسی
4. ستون تلنگر مغناطیسی
5. شناور
6. گیره ثابت
7. علائم
8. شیر تخلیه
9.لوله فاضلاب
10.فلنج اتصال
ویژگی طراحی
◎ساختار ساده، جامد و قابل اعتماد، عملیات پایدار.
◎ مقیاس نمایش میدان واضح و چشم نواز است و به راحتی قابل خواندن است.
◎ می تواند سطح مایع را با آلودگی خورنده، قابل اشتعال، سمی، دمای بالا و تکان دهنده اندازه گیری و نشان دهد.
◎فرم های مختلف نصب و اشکال مختلف اتصال را می توان انتخاب کرد.
◎ محدوده فشار طراحی شده در خلاء کامل تا 10 مگا پاسکال است.
◎محدوده دمای طراحی -160~450℃.
◎ می توان آن را برای فشار و دمای خاص طراحی کرد.
پارامتر فنی
کاربرد معمولی | اندازه گیری سطح مایع |
نمونه محصول | NYUHZ |
فرم نصب | نصب شده در کنار، نصب شده در بالا |
مواد اصلی | 304,316 |
محدوده اندازه گیری | 0 تا 6 متر |
دقت اندازه گیری | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (اختیاری) |
تراکم متوسط | ≥0.425 گرم در سانتی متر مکعب |
اختلاف چگالی | ≥0.1 گرم در سانتی متر مکعب |
ویسکوزیته متوسط | ≤0.4Pa.S |
کنترل خروجی | 220VAC,1A |
خروجی را انتقال دهد | 4...20mA (منبع تغذیه 24VDC) |
دمای فرآیند | -50 ~ + 350 ℃ |
فشار فرآیند | -0.1~+16MPa |
اتصال فرآیند | فلنج (اختیاری) |
وضوح | 士 من میلی متر |
کلاس حفاظتی | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | ExiaⅡCT6Ga،ExdⅡ CT6Gb (به گواهی مراجعه کنید) |
*نکات: محصولات را می توان با توجه به نیازهای خاص شما سفارشی کرد!
برای جزئیات بیشتر محصول، لطفا با من تماس بگیرید!ممنون ~
