جزئیات محصول:
|
| کاربرد: | مایع / گاز / بخار | محصول شماره: | NY3051 |
|---|---|---|---|
| محدوده اندازه گیری: | 0.006 مگا پاسکال، 0.04 مگا پاسکال، 0.25 مگا پاسکال، 1.0 مگا پاسکال، 2.5 مگا پاسکال | مایع پرکننده: | روغن سیلیکون، روغن بی اثر (اختیاری) |
| جنس دیافراگم: | 316L، آلیاژ Ha C (قابل سفارشی سازی) | درجه دقیق: | کلاس 0.025، کلاس 0.075، کلاس 0.1، کلاس 0.2 |
| منبع تغذیه: | 24VDC | ||
| برجسته: | ترانسمیتر سنسور فشار بخار,فرستنده سنسور فشار کلاس 0.1,مبدل فشار مایع 316 لیتر |
||

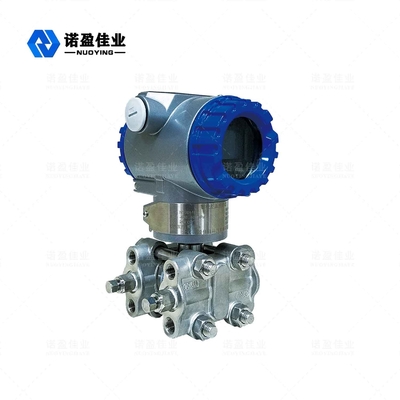

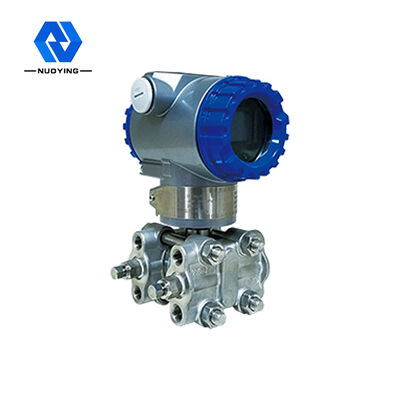

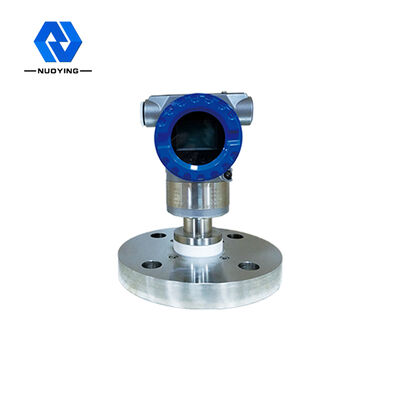

NY3051فرستنده فشار
فرستنده های فشار/فشار دیفرانسیل هوشمند سری NY3051 ابزارهای میدانی هوشمند مطابق با پروتکل HART هستند.اتخاذ دیافراگم وارداتی در طراحی با استفاده از ریزپردازنده با مدار ارتباطی HART، می‌تواند با هر پشتیبانی از پروتکل ارتباطی HART نرم‌افزار رایانه شخصی یا مطابق با پروتکل ارتباطی HART اپراتور ارتباطی دو طرفه 475 دستی، با پنج نمایشگر دیجیتال LCD هوشمند، صحنه باشد. مقدار دیفرانسیل/فشار، مقدار جریان خروجی و مقدار درصد خروجی را نشان می دهد، اشکال زدایی بسیار راحت است، عملکردهای دیجیتال و هوشمند فرستنده را درک می کند و با سیگنال خروجی آنالوگ سنتی 4 ~ 20 میلی آمپر سازگار است تا کنترل را تغییر ندهد. سیستم می تواند مبادله جدول آنالوگ را درک کند.
اصل کار
فرستنده های فشار/فشار دیفرانسیل هوشمند سری NY3051 دارای یک جزء حسگر با ظرفیت متغیر هستند که محفظه "5" نامیده می شود (شکل زیر را ببینید).فشار فرآیند از طریق دیافراگم ایزوله در دو طرف محفظه "5" و مایع پرکننده به دیافراگم مرکزی محفظه "5" منتقل می شود.دیافراگم مرکزی یک عنصر الاستیک است که تغییر شکلی متناسب با اختلاف فشار بین دو طرف وارد بر آن ایجاد می کند و این جابجایی به یک خازن دیفرانسیل تشکیل شده روی صفحه خازن تبدیل می شود.تبدیل یک خازن ضعیف به سیگنال خروجی استاندارد توسط یک مدار الکترونیکی.
ویژگی طراحی
◎دقت بالا، ثبات خوب؛
◎با خود تشخیصی مداوم، جبران خطی و توابع تنظیم دقیق دیجیتال.
◎ آیا می توان تنظیم محلی صفر، محدوده، همچنین می تواند توسط اپراتور دستی از راه دور، تنظیم از راه دور کامپیوتر به دست آورد.
◎ خروجی خطی یا ریشه را می توان با توجه به برنامه های مختلف انتخاب کرد.
◎زمان میرایی را می توان بین 0.1 ~ 16 ثانیه تنظیم کرد.
◎ می تواند تبدیل واحدهای ارزش فشار را در KPa، Pa، InH: 0، bar و غیره درک کند.
◎ حالت های خرابی و ایمنی را می توان با تغییر سوئیچ خرابی/ایمنی تنظیم کرد.
◎ با حالت تک نقطه، چند نقطه ای و آرایه.
◎با عملکرد حفاظتی خاموش، خاموش شدن می تواند به طور خودکار داده های کاری خود را ذخیره کند.
◎ عنصر جامد، برد مدار چاپی نوع پلاگین کوچک، وزن سبک، مقاومت در برابر زلزله قوی.
◎ حفاظت از اضافه بار یک طرفه خوب؛
پارامترهای فنی
| برنامه های کاربردی نمونه | مایعات، گازها، بخارات | ||||||||
| نمونه محصول | NY3051 | ||||||||
| محدوده اندازه گیری | URL حد بالا | ||||||||
| کد | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| مایع پرکننده | روغن سیلیکون، روغن بی اثر (اختیاری) | ||||||||
| مواد دیافراگم | 316L، آلیاژ Ha C (قابل سفارشی سازی) | ||||||||
| درجه دقیق | کلاس 0.025، کلاس 0.075، کلاس 0.1، کلاس 0.2 | ||||||||
| منبع تغذیه | 24VDC | ||||||||
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | ||||||||
| دمای کاری | -40 ~ 85+ | ||||||||
| دمای فرآیند | -25 ~ 125 ℃ (>+ 125 ℃ (قابل سفارشی سازی) | ||||||||
| اتصال فرآیند | نخ و فلنج (اختیاری) | ||||||||
| زمان میرایی | 0.1-16s قابل تنظیم | ||||||||
| نمایش میدانی | LCD (اختیاری) | ||||||||
| درجه حفاظت | IP67 | ||||||||
| درجه ضد انفجار | ExiaITCT6Ga,ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) | ||||||||
*نکات: محصولات را می توان با توجه به نیازهای خاص شما سفارشی کرد!
