جزئیات محصول:
|
کاربرد معمولی: | مایع | مدل های محصول: | NH-93420 |
---|---|---|---|
جنس دیافراگم: | 316L، دیافراگم سرامیکی (اختیاری) | درجه دقت: | ± 0.25% FS، ± 0.5% FS، ± 1.0% FS |
دمای فرآیند: | -10 ~ 70 ℃ | ظرفیت بار: | <(U-15)/0.02A |
ثبات: | ±0.5%F.S/、±1.0%F.S | نمایش میدانی: | LCD (اختیاری) |
برجسته: | فرستنده سطح مایع ضد تداخل RF,فرستنده سنسور فشار مایع 316L,فرستنده سطح مایع حد بالایی |

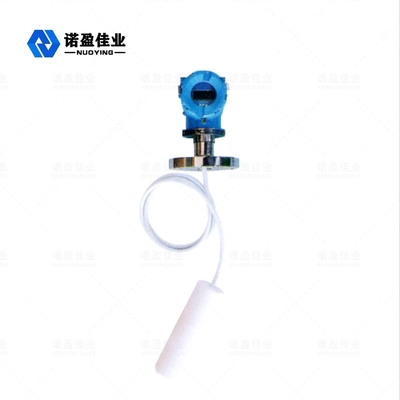

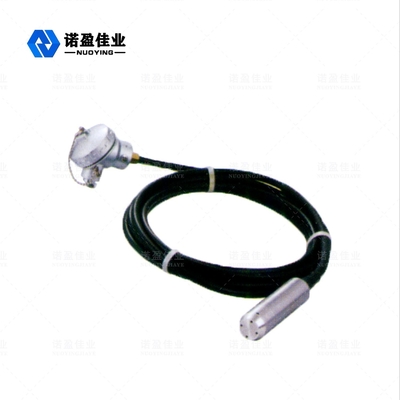

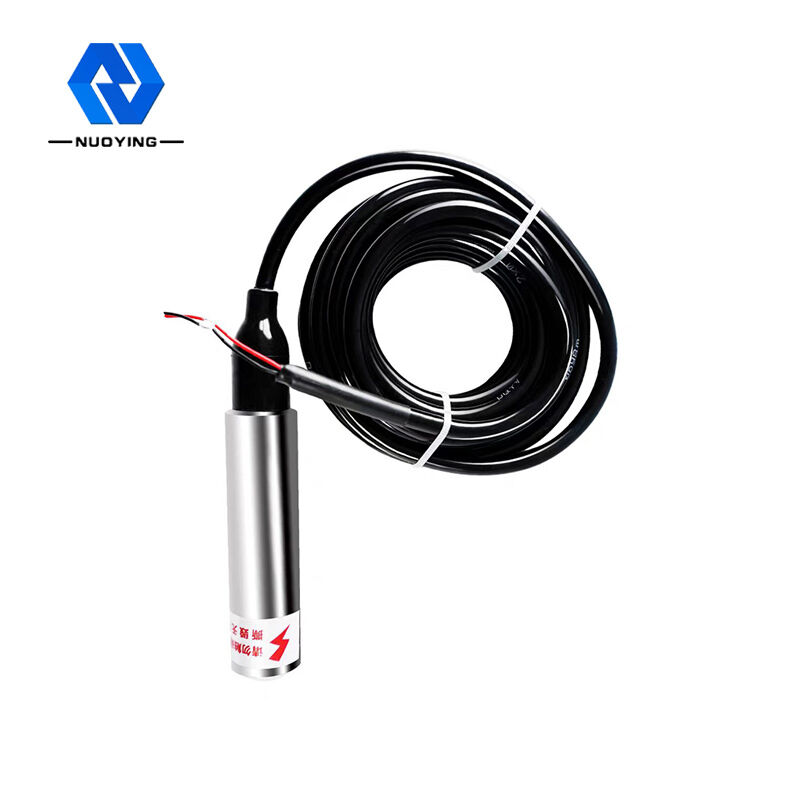

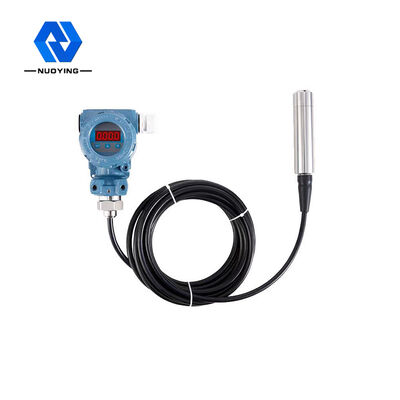

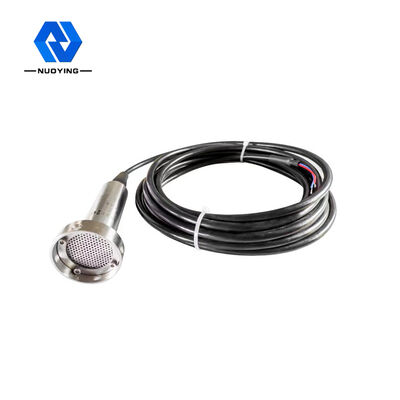

فرستنده سطح مایع ضد رعد و برق، ضد تداخل RF
اصل کارفرستنده سطح مایع

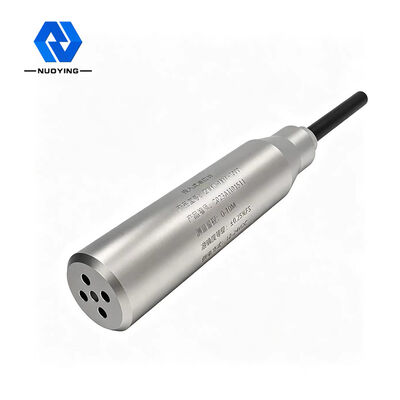

فرستنده سطح مایع از یک کابل مخصوص هدایت هوا با یک شیلنگ مویرگی داخلی، یک کانکتور فشرده سازی و یک پروب تشکیل شده است.ساختار پروب سنج سطح مایع نوع ورودی یک هسته سیلندر فولادی ضد زنگ با یک دیافراگم در پایین است و توسط یک پوسته پلاستیکی با سوراخ پوشیده شده است.اندازه گیری سطح مایع در واقع تفاوت بین فشار هیدرواستاتیک روی پروب و فشار اتمسفر واقعی است و سپس اختلاف فشار توسط یک سنسور سرامیکی (که به یک فیلم فولادی ضد زنگ متصل است) و قطعات الکترونیکی به سیگنال خروجی 4-20 میلی آمپر تبدیل می شود.
ویژگی طراحیفرستنده سطح مایع
◎ پایداری خوب و دقت بالا
◎ساختار نفیس است و می توان آن را مستقیماً در محیط اندازه گیری شده برای اندازه گیری سطح مایع قرار داد، که برای نصب و استفاده بسیار راحت است.
◎ساختار جامد، بدون قطعات متحرک، قابلیت اطمینان بالا، عمر طولانی، اندازه گیری با دقت بالا از آب، روغن به خمیر با ویسکوزیته بالا، تحت تاثیر کف کردن، رسوب و ویژگی های الکتریکی محیط اندازه گیری قرار نمی گیرد.
◎ جبران دمای گسترده
◎با حفاظت از قطبیت معکوس قدرت و حفاظت از حد جریان اضافه بار، حفاظت در برابر صاعقه و حفاظت از تداخل فرکانس رادیویی
پارامترهای فنیفرستنده سطح مایع
کاربرد معمولی | مایع | ||||
نمونه محصول |
NH-93420 | ||||
محدوده اندازه گیری | URL حد بالا | ||||
تایپ کنید | کابل | میله سخت | نوع کابل ضد خوردگی | ضد خوردگی نوع میله ای | |
L(m) | 0 تا 200 متر | 0 تا 4 متر | 0 تا 200 متر | 0 تا 4 متر | |
مواد دیافراگم | 316L، دیافراگم سرامیکی (اختیاری) | ||||
درجه دقت | ± 0.25٪ FS، ± 0.5٪ FS، ± 1.0٪ FS | ||||
منبع تغذیه | 24VDC | ||||
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | ||||
دمای فرآیند | -10 ~ 70 ℃ | ||||
اتصال فرآیند | رزوه پیچ، فلنج، براکت (اختیاری) | ||||
ظرفیت بار | <(U-15)/0.02A | ||||
ثبات | ±0.5%FS/年،±1.0%FS/年 | ||||
مواد مورد | آلومینیوم، فولاد ضد زنگ (اختیاری) | ||||
نمایش میدانی | LCD (اختیاری) | ||||
سطوح حفاظت | IP67 | ||||
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
