جزئیات محصول:
|
کاربرد معمولی: | گاز مایع، بخار | مدل های محصول: | NP-93420-IF |
---|---|---|---|
درجه ضد انفجار: | Exia II CT6 Ga, Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) | سطوح حفاظت: | IP67 |
اتصال فرآیند: | رزوه پیچ، فلنج (قابل انتخاب) | خروجی سیگنال: | 4 ... 20 میلی آمپر |
دمای فرآیند: | -25 ~ + 125 ℃ (> 125 ℃ را می توان سفارشی کرد) | منبع تغذیه: | 24VDC |
برجسته: | فرستنده سنسور فشار دیافراگم IP67,فرستنده سنسور فشار رزوه پیچ,فرستنده سطح مایع فشار 20 میلی آمپر |

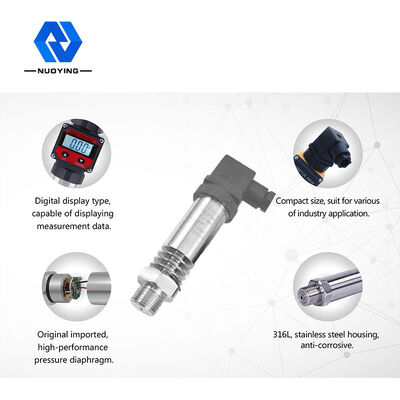

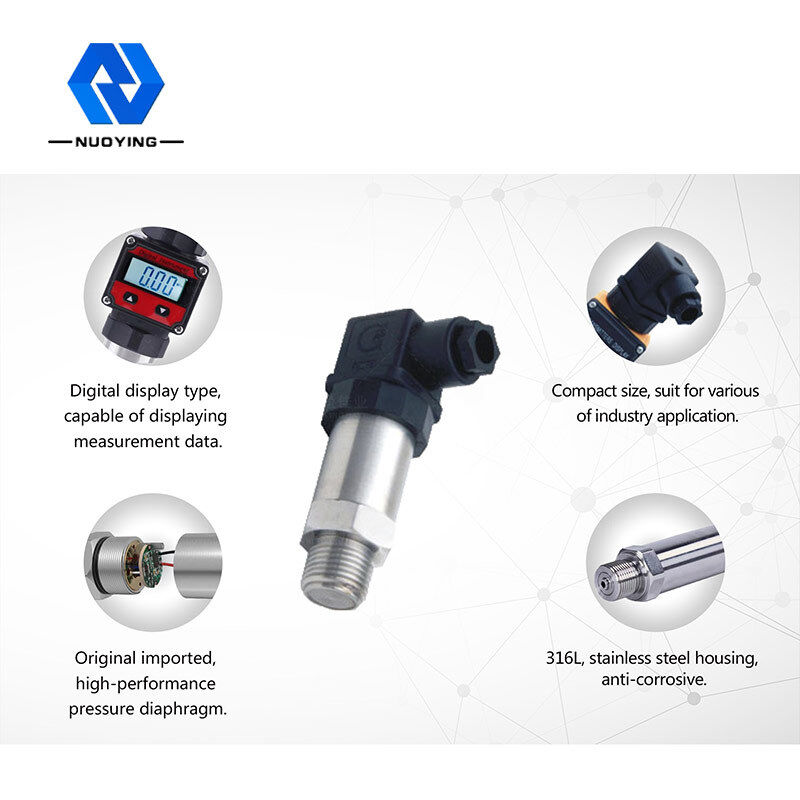

دیافراگم فشار فرستنده اصلی وارداتی با کارایی بالا
اصل کارترانسمیتر فشار
سری NP93420 از اثر پیزومقاومتی نیمه هادی ها و فناوری ریز ماشینکاری برای ساخت پل وتستون بر روی یک جهت کریستالی خاص از یک ویفر سیلیکونی تک کریستالی توسط فتولیتوگرافی، انتشار و سایر فرآیندهای نیمه هادی استفاده می کند تا یک دیافراگم خارجی حساس به نیرو را تشکیل دهد.تغییر جزئی رخ می دهد، مقاومت تغییر می کند و مقاومت بازوی پل تغییر می کند (یک جفت بزرگتر و دیگری کوچکتر می شود) در خروجی سیگنال ولتاژ تحریک، پس از جبران دمای کامپیوتر، تنظیم مقاومت لیزر، تقویت سیگنال و سایر روش های پردازش و سختگیرانه. تست مونتاژ، کالیبراسیون و سایر فرآیندها برای تولید فرستنده های فشار با سیگنال های خروجی استاندارد.
ویژگی طراحیترانسمیتر فشار

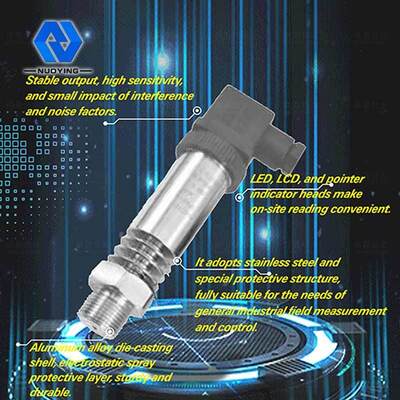

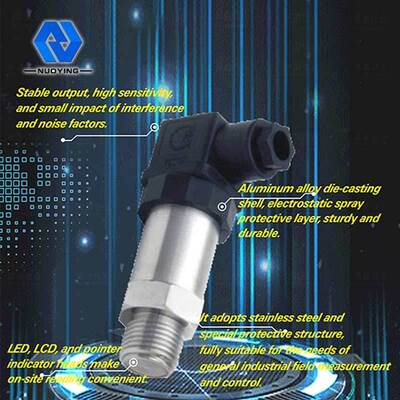

◎خروجی پایدار است، حساسیت بالا است، تأثیر تداخل و نویز نسبتاً کم است، هزینه متناظر مدار تقویت کننده کاهش می یابد، و وضوح بسیار بهبود می یابد.
◎مدار مجتمع V/I اختصاصی، دستگاه های جانبی کم، قابلیت اطمینان بالا، تعمیر و نگهداری ساده و آسان، اندازه کوچک، وزن سبک، نصب و اشکال زدایی بسیار راحت.
◎ پوسته ریخته گری آلیاژ آلومینیوم، عایق سه ترمینال، لایه محافظ پاشش الکترواستاتیک، محکم و بادوام.
◎ انتقال سیگنال دو سیمه DC 4-20 میلی آمپر، توانایی ضد تداخل قوی و فاصله انتقال طولانی.

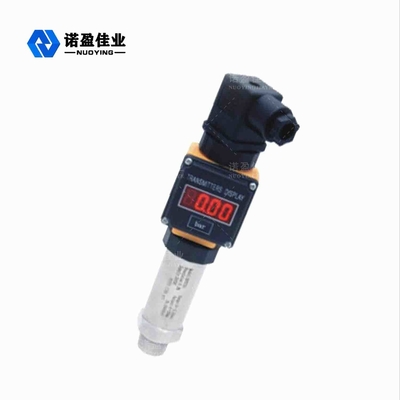

◎ LED، LCD، نشانگر سه نوع نشانگر، خواندن در محل بسیار راحت است.می توان از آن برای اندازه گیری محیط های چسبناک، کریستالی و خورنده استفاده کرد.
◎ هنگام استفاده در زمینه های خطرناک و انفجاری، از فرستنده فشار سیلیکون منتشر استفاده می شود.این محصول دارای ویژگی های جریان کم، ولتاژ پایین و مصرف برق کم است.این محصول ذاتاً ایمن ضد انفجار است و دارای گواهی ضد انفجار است
◎مواد فولادی ضد زنگ و سازه های حفاظتی ویژه و همچنین یک سری اقدامات حفاظتی مانند حفاظت در برابر صاعقه، ضد تداخل، ضد ولتاژ و جریان بیش از حد مدار تقویت، توانایی آب بندی مطمئن و ضد خوردگی و ضد زنگ را بهبود می بخشد. محیط کاری سخت و به طور کامل نیازهای اندازه گیری و کنترل میدان صنعتی عمومی را برآورده می کند
پارامترهای فنیترانسمیتر فشار

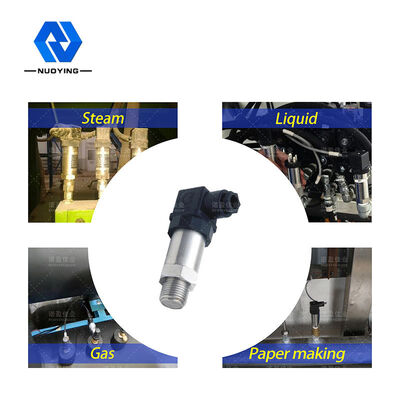

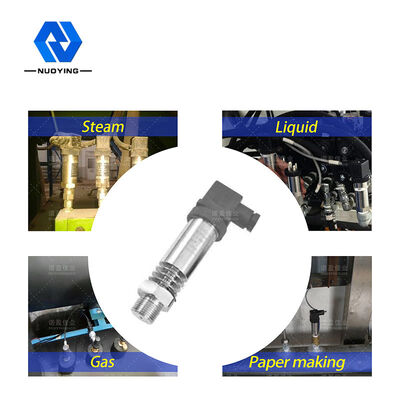

کاربرد معمولی | مایع، گاز، بخار | |||
نمونه محصول |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
محدوده اندازه گیری | URL حد بالا | |||
فشار سنج | فشار گیج آب بندی | فشار مطلق | فشار سنج | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
مواد دیافراگم | 316L (قابل سفارشی سازی) | |||
درجه دقت | 0.1،0.2 | |||
منبع تغذیه | 24VDC | |||
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | |||
دمای محیط | -40 ~ 85+ | |||
دمای فرآیند | -25 ~ + 125 ℃ (> 125 ℃ را می توان سفارشی کرد) | |||
اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) | |||
زمان میرایی | 0.1 ~ 16 ثانیه قابل تنظیم | |||
اضافه بار مجاز | ≤2 برابر محدوده امتیازی | |||
نمایش میدانی | LCD (قابل انتخاب) | |||
سطوح حفاظت | IP67 | |||
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
