جزئیات محصول:
|
کاربرد معمولی: | مایع | مدل های محصول: | NP-93420-IB |
---|---|---|---|
جنس دیافراگم: | 316L (قابل سفارشی سازی) | زمان میرایی: | 0.1 ~ 16 ثانیه قابل تنظیم |
درجه دقت: | 0.1، 0.2 | خروجی سیگنال: | 4...20mA\RS485/Modbus... |
اضافه بار مجاز: | ≤2 برابر محدوده امتیازی | نمایش میدانی: | LCD (قابل انتخاب) |
برجسته: | ترانسمیتر سنسور فشار آب بندی,ترانسمیتر فشار ضد خوردگی,ترانسمیتر فشار مایع RS485 |

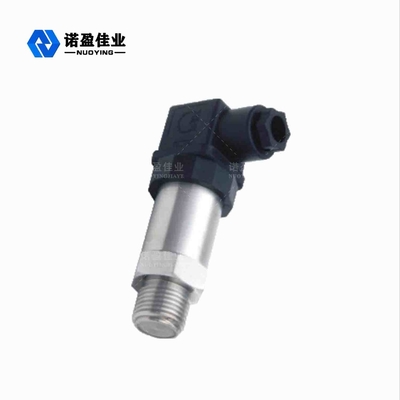

آب بندی ترانسمیتر فشار با حساسیت بالا و ضد خوردگی
اصل کارترانسمیتر فشار
سری NP93420 از اثر پیزومقاومتی نیمه هادی ها و فناوری ریزماشین کاری برای ساختن پل های وتستون بر روی جهت کریستالی خاص ویفر سیلیکونی تک کریستالی با استفاده از فرآیندهای نیمه هادی مانند فوتولیتوگرافی و انتشار برای تشکیل یک فیلم حساس استفاده می کند.هنگامی که تحت نیروی خارجی قرار می گیرد، کمی تغییر می کند، و مقاومت تغییر می کند، به طوری که مقاومت بازوی پل تغییر می کند (یک جفت بزرگتر می شود و جفت دیگر کوچکتر می شود) تا خروجی سیگنال ولتاژ را تحریک کند.از طریق جبران دمای رایانه، مدولاسیون مقاومت لیزر، تقویت سیگنال و سایر روشهای پردازش، و همچنین تشخیص دقیق مونتاژ، کالیبراسیون و سایر فرآیندها، فرستنده فشار با سیگنال خروجی استاندارد تولید میشود.
ویژگی طراحیترانسمیتر فشار

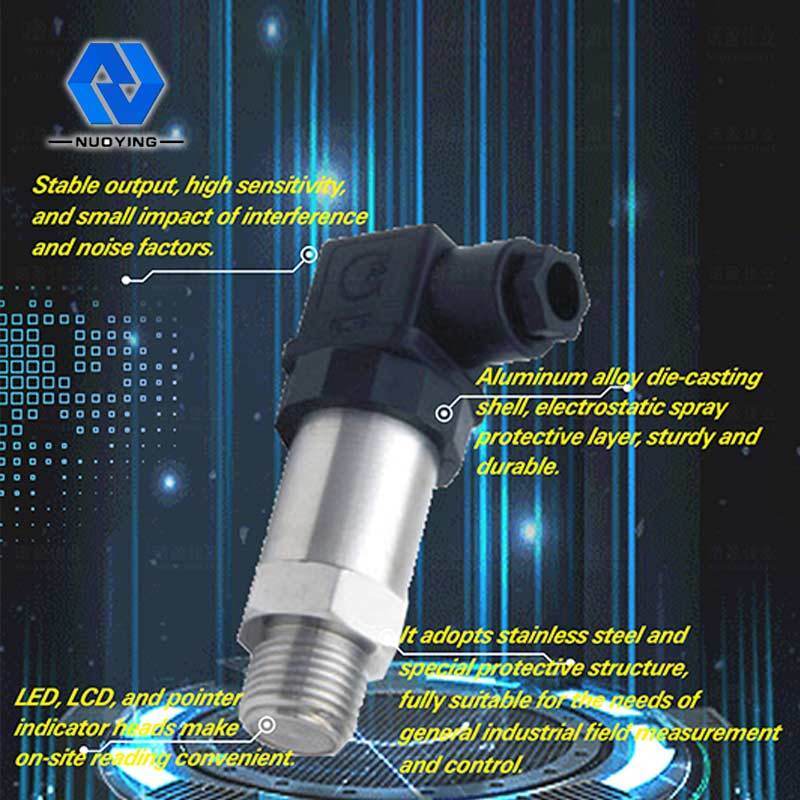

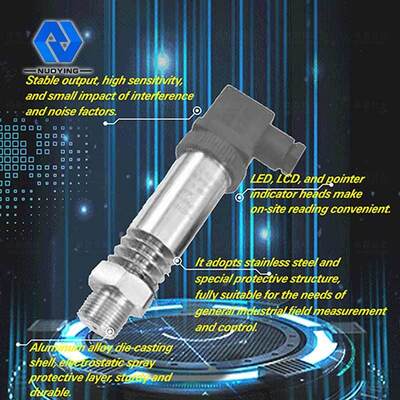

◎خروجی پایدار است، حساسیت بالا است، تأثیر تداخل و نویز نسبتاً کم است، هزینه متناظر مدار تقویت کننده کاهش می یابد، و وضوح بسیار بهبود می یابد.
◎ مدار مجتمع V/I ویژه، دستگاه های جانبی کمتر، قابلیت اطمینان بالا، تعمیر و نگهداری ساده و آسان، اندازه کوچک، وزن سبک، نصب و اشکال زدایی بسیار راحت.
◎ پوسته ریخته گری آلیاژ آلومینیوم، عایق سه انتهایی، لایه محافظ اسپری الکترواستاتیک، قوی و بادوام.
◎ انتقال سیگنال دو سیمه DC 4-20 میلی آمپر، توانایی ضد تداخل قوی و فاصله انتقال طولانی

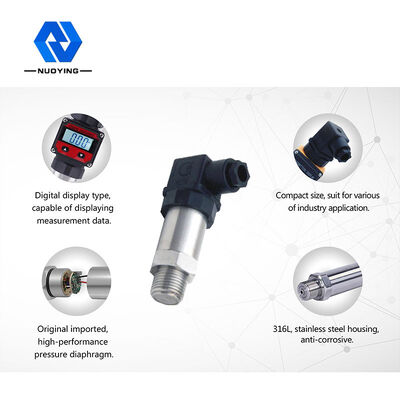

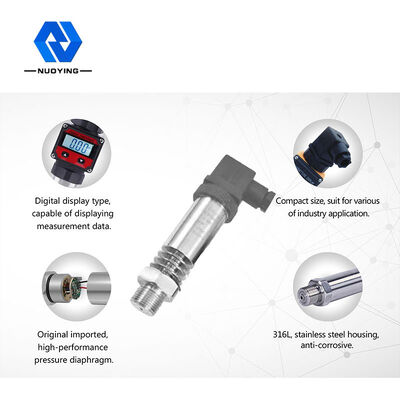

◎ LED، LCD و نشانگرها خواندن آن را در سایت بسیار راحت می کنند.می توان از آن برای اندازه گیری محیط های چسبناک، کریستالی و خورنده استفاده کرد.
◎ هنگام استفاده در زمینه های خطرناک و انفجاری، از فرستنده فشار سیلیکون منتشر استفاده می شود.این محصول دارای ویژگی های جریان کم، ولتاژ پایین و مصرف برق کم است.این محصول ذاتاً ایمن ضد انفجار است و دارای گواهی ضد انفجار است
◎مواد فولادی ضد زنگ و سازه های حفاظتی ویژه و همچنین یک سری اقدامات حفاظتی مانند حفاظت در برابر صاعقه، ضد تداخل، ضد ولتاژ و جریان بیش از حد مدار تقویت، توانایی آب بندی مطمئن و ضد خوردگی و ضد زنگ را بهبود می بخشد. محیط کاری سخت و به طور کامل نیازهای اندازه گیری و کنترل میدان صنعتی عمومی را برآورده می کند
پارامترهای فنیترانسمیتر فشار

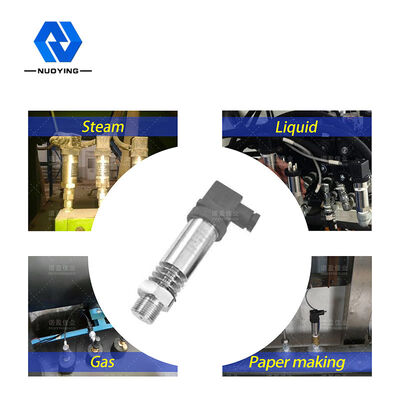

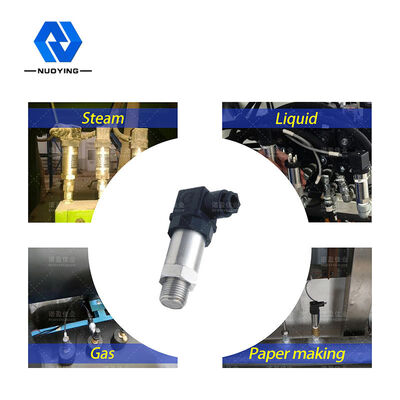

کاربرد معمولی | مایع، گاز، بخار | |||
نمونه محصول |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
محدوده اندازه گیری | URL حد بالا | |||
فشار سنج | فشار گیج آب بندی | فشار مطلق | فشار سنج | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
مواد دیافراگم | 316L (قابل سفارشی سازی) | |||
درجه دقت | 0.1،0.2 | |||
منبع تغذیه | 24VDC | |||
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | |||
دمای محیط | -40 ~ 85+ | |||
دمای فرآیند | -25 ~ + 125 ℃ (> 125 ℃ را می توان سفارشی کرد) | |||
اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) | |||
زمان میرایی | 0.1 ~ 16 ثانیه قابل تنظیم | |||
اضافه بار مجاز | ≤2 برابر محدوده امتیازی | |||
نمایش میدانی | LCD (قابل انتخاب) | |||
سطوح حفاظت | IP67 | |||
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
