جزئیات محصول:
|
| کاربرد معمولی: | مایع | مدل های محصول: | NY3051B |
|---|---|---|---|
| مایع پرکننده: | روغن سیلیکون | جنس دیافراگم: | 316 لیتر |
| درجه دقت: | 0.025، 0.075 | خروجی سیگنال: | 4 ... 20 میلی آمپر |
| دمای محیط: | -40 ~ + 85 ℃ | دمای فرآیند: | -25 ~ + 125 ℃ (> 125 ℃ را می توان سفارشی کرد) |
| برجسته: | فرستنده فشار یک طرفه حفاظت از اضافه بار,فرستنده سنسور فشار دیفرانسیل 316 لیتر,فرستنده فشار دیفرانسیل مایع |
||

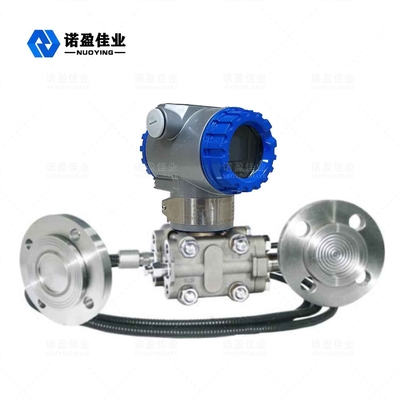

پایداری خوب فرستنده فشار دیفرانسیل یک طرفه حفاظت اضافه بار
اصل کارترانسمیتر فشار دیفرانسیل
فرستنده های فشار/فشار دیفرانسیل هوشمند سری NY3051 دارای یک جزء حسگر با ظرفیت متغیر هستند که محفظه "σ" نامیده می شود (شکل زیر را ببینید).فشار فرآیند از طریق دیافراگم جداسازی در دو طرف محفظه "σ" و مایع پرکننده به دیافراگم مرکزی محفظه "σ" منتقل می شود.دیافراگم مرکزی یک عنصر الاستیک کششی است که تغییر شکلی متناسب با اختلاف فشار بین دو طرف وارد بر آن ایجاد می کند و این جابجایی به یک خازن دیفرانسیل تشکیل شده روی صفحه خازنی تبدیل می شود.تبدیل ظرفیت دیفرانسیل به سیگنال خروجی استاندارد توسط مدار الکترونیکی.
ویژگی طراحیترانسمیتر فشار دیفرانسیل
◎ دقت بالا و پایداری خوب
◎با خود تشخیصی مداوم، جبران خطی و عملکردهای تنظیم دقیق دیجیتال
◎می توانید با استفاده از اپراتور دستی یا رایانه از راه دور، صفر و محدوده را به صورت محلی یا از راه دور تنظیم کنید.
◎ بسته به کاربرد، خروجی خطی یا ریشه را انتخاب می‌کنید.
◎زمان میرایی را می توان بین 0.1 تا 16 ثانیه تنظیم کرد.
◎ می تواند تبدیل واحدهای مقدار فشار را بین KPa، Pa، Inh2o، Bar و غیره متوجه شود.
◎شما با جابجایی یک سوئیچ خرابی/ایمنی، حالت‌های خرابی و ایمنی را تنظیم می‌کنید.
◎ دارای حالت های تک نقطه ای، چند نقطه ای و انفجاری است
◎ دارای عملکرد محافظت از خاموش شدن برق است و می تواند به طور خودکار داده های کاری خود را در صورت قطع برق ذخیره کند.
◎ قطعات جامد، بردهای مدار چاپی پلاگین، کوچک، سبک، قوی و مقاوم در برابر زلزله؛
◎ حفاظت یک طرفه اضافه بار خوب
پارامترهای فنیترانسمیتر فشار دیفرانسیل
| کاربرد معمولی | مایع، گاز، بخار | ||||||||
|
نمونه محصول |
NY3051 | ||||||||
| محدوده اندازه گیری | URL حد بالا | ||||||||
| کد | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| مایع پرکننده | روغن سیلیکون، روغن بی اثر (قابل انتخاب) | ||||||||
| مواد دیافراگم | 316L، آلیاژ Ha C (قابل سفارشی سازی) | ||||||||
| درجه دقت | 0.025،0.075،0.1،0.2 | ||||||||
| منبع تغذیه | 24VDC | ||||||||
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | ||||||||
| دمای محیط | -40 ~ 85+ | ||||||||
| دمای فرآیند | -25 ~ + 125 ℃ (> 125 ℃ را می توان سفارشی کرد) | ||||||||
| اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) | ||||||||
| زمان میرایی | 0.1 ~ 16 ثانیه قابل تنظیم | ||||||||
| نمایش میدانی | LCD (قابل انتخاب) | ||||||||
| سطوح حفاظت | IP67 | ||||||||
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) | ||||||||
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
