جزئیات محصول:
|
کاربرد معمولی: | مایع، گاز، بخار | مدل های محصول: | NY3051 |
---|---|---|---|
مایع پرکننده: | روغن سیلیکون، روغن بی اثر (قابل انتخاب) | جنس دیافراگم: | 316L، آلیاژ Ha C (قابل سفارشی سازی) |
درجه دقت: | 0.025، 0.075، 0.1، 0.2 | خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... |
دمای محیط: | -40 ~ 85+ | دمای فرآیند: | -25 ~ + 125 ℃ (> 125 ℃ را می توان سفارشی کرد) |
برجسته: | فرستنده فشار دیفرانسیل روغن خنثی,فرستنده فشار دیفرانسیل 20 میلی آمپر محافظ خاموش,فرستنده فشار دیفرانسیل 316 لیتر |

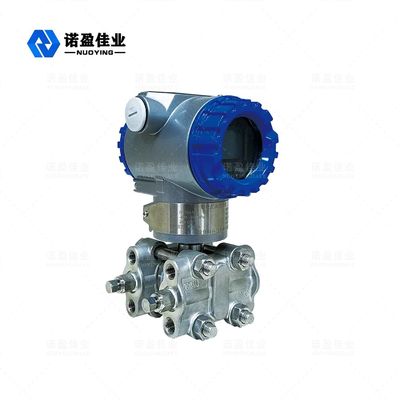

عملکرد حفاظت از فرستنده فشار دیفرانسیل با دقت بالا
اصل کارترانسمیتر فشار دیفرانسیل
فرستنده دیفرانسیل فشار/فشار هوشمند سری NY3051 دارای یک جزء حسگر ظرفیت متغیر به نام محفظه "σ" است (شکل زیر را ببینید)، فشار فرآیند از طریق دیافراگم های جداسازی "σ" در دو طرف محفظه و مایع پرکننده به "σ" منتقل می شود. دیافراگم مرکزی محفظهدیافراگم مرکزی یک عنصر الاستیک کششی است که تغییر شکل مربوط به اختلاف فشار در هر دو طرف را ایجاد می کند و این جابجایی به یک خازن دیفرانسیل تشکیل شده روی صفحه خازن تبدیل می شود.ظرفیت دیفرانسیل توسط یک مدار الکترونیکی به سیگنال خروجی استاندارد تبدیل می شود.
ویژگی طراحیترانسمیتر فشار دیفرانسیل
◎ دقت بالا و پایداری خوب
◎ با خود تشخیص مداوم، جبران خطی و توابع تنظیم دقیق دیجیتال.
◎تنظیم محلی موقعیت و محدوده صفر را می توان متوجه شد، و تنظیم از راه دور را می توان از طریق اپراتور دستی و کامپیوتر از راه دور نیز انجام داد.
◎ خروجی خطی یا ریشه مربع را می توان با توجه به کاربردهای مختلف انتخاب کرد.
◎زمان میرایی را می توان بین 0.1 و 16S تنظیم کرد.
◎ واحد مقدار فشار را می توان بین kPa، PA، inh2o، bar و غیره تبدیل کرد
◎ حالت های خرابی و ایمنی را می توان با جابجایی سوئیچ خرابی / ایمنی تنظیم کرد
◎ دارای حالت های تک نقطه ای، چند نقطه ای و انفجاری است
◎ دارای عملکرد محافظت از خاموش شدن برق است و می تواند به طور خودکار داده های کاری خود را در صورت قطع برق ذخیره کند.
◎ قطعات جامد، بردهای مدار چاپی پلاگین، کوچک، سبک، قوی و مقاوم در برابر زلزله؛
◎ حفاظت یک طرفه اضافه بار خوب
پارامترهای فنیترانسمیتر فشار دیفرانسیل
کاربرد معمولی | مایع، گاز، بخار | ||||||||
نمونه محصول |
NY3051 | ||||||||
محدوده اندازه گیری | URL حد بالا | ||||||||
کد | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
مایع پرکننده | روغن سیلیکون، روغن بی اثر (قابل انتخاب) | ||||||||
مواد دیافراگم | 316L، آلیاژ Ha C (قابل سفارشی سازی) | ||||||||
درجه دقت | 0.025،0.075،0.1،0.2 | ||||||||
منبع تغذیه | 24VDC | ||||||||
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... | ||||||||
دمای محیط | -40 ~ 85+ | ||||||||
دمای فرآیند | -25 ~ + 125 ℃ (> 125 ℃ را می توان سفارشی کرد) | ||||||||
اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) | ||||||||
زمان میرایی | 0.1 ~ 16 ثانیه قابل تنظیم | ||||||||
نمایش میدانی | LCD (قابل انتخاب) | ||||||||
سطوح حفاظت | IP67 | ||||||||
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
