جزئیات محصول:
|
| کاربرد معمولی: | دقت بالا، مناسبت های بهداشتی بالا | مورد شماره.: | NYRD900-1 |
|---|---|---|---|
| فرکانس: | 76 گیگاهرتز تا 81 گیگاهرتز | دامنه: | 0.08 ~ 150 متر |
| خروجی سیگنال: | 4-20mA/HART/RS485/Modbus... | دمای فرآیند: | -40 ~ 130 ℃، -40 ~ 260 ℃ (≥260 ℃ قابل تنظیم) |
| فشار فرآیند: | -0.1 ~ 2.0 مگاپاسکال | درجه حفاظت: | IP65، IP67، IP68 (اختیاری) |
| برجسته: | سطح سنج رادار دمای بالا 80G,فرستنده سطح رادار بخار گاز,متر سطح رادار 81 گیگاهرتز |
||

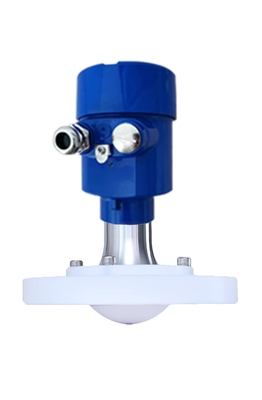

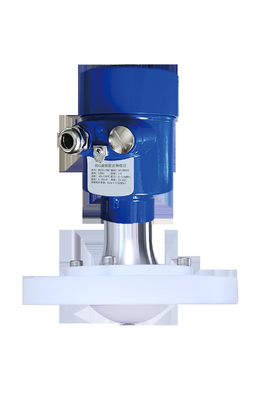

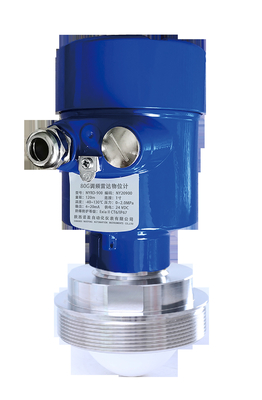

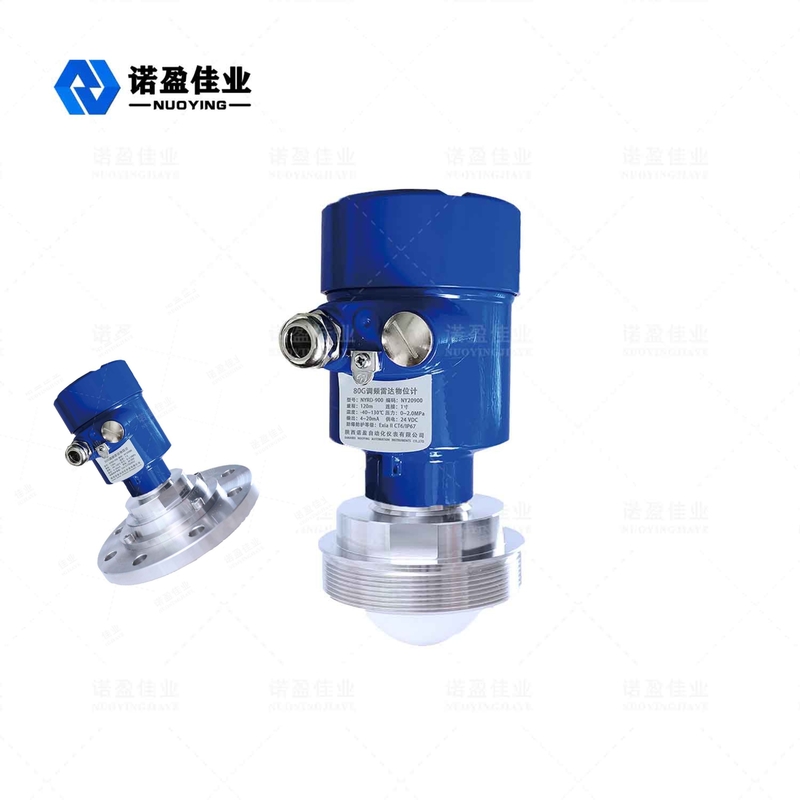

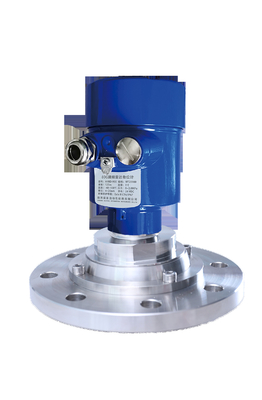

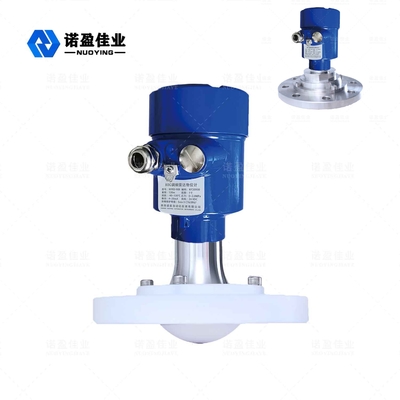

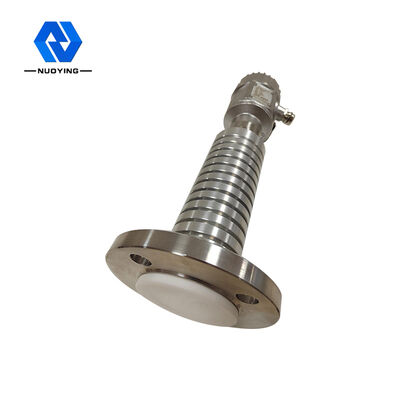

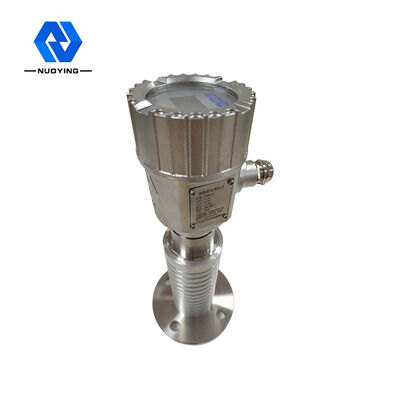

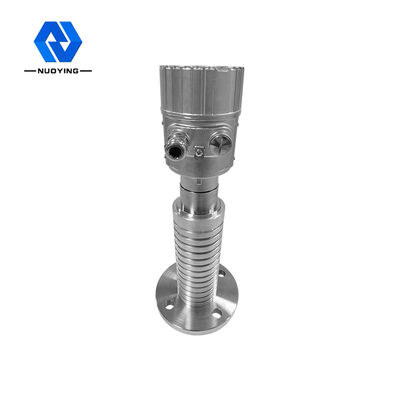

اندازه گیری درجه حرارت بالا بخار گاز 80G سطح سنج رادار 76GHz~81GHz 0.08~150m
اصل کار
محصولات رادار NYRD900 FM موج FMCW < رادار موج میلیمتری نیز می نامند)، در نتیجه استفاده از باند موج فرکانس رادار باند Ku بالاتر از باند موج میلیمتری، تشخیص هدف از راه دور، محیط گرد و غبار قوی دود، تصویربرداری از راه دور، احترام مانند چند -تصویربرداری طیفی کاربردهای مهمی دارد و می تواند بیش از هدف کوچک رادار مایکروویو را شناسایی کند و به موقعیت یابی دقیق تری دست یابد، وضوح بالاتر و امنیت قوی تری دارد.
ویژگی طراحی
* محدوده بزرگ، ناحیه کور کوچک.حداکثر برد می تواند به 120 متر برسد و منطقه گفتار می تواند به 8 سانتی متر برسد.
* زاویه پرتو کوچک، اندازه آنتن کوچک، نصب آسان.اندازه نازل و تداخل مانع کمی بر آن تأثیر می گذارد.
* طول موج کوتاهتر است و انعکاس روی سطح بدن بهتر است، بنابراین نیازی به استفاده از فلنج جهانی برای هدف گیری نیست.
* پشتیبانی از اشکال زدایی از راه دور و ارتقاء از راه دور، تسهیل تعمیر و نگهداری در محل.
* به عنوان رادار باند 80 گیگاهرتز مورد استفاده در زمینه اندازه گیری صنعتی، اندازه گیری با دقت بالا، سطح غیر تماسی و سطح مایع، با سایر رادارهای پالس مایکروویو رایج، مزایای بی نظیر رادار موج هدایت شونده، پرتو بسیار باریک و توانایی نفوذ، می تواند با شرایط کاری بسیار پیچیده، بدون تضعیف عملکرد اندازه گیری.
پارامتر فنی
| کاربرد | زاویه انتشار امواج الکترومغناطیسی کمتر از 3 درجه است، مناسب برای اندازه گیری فضای باریک یا لوله موج هدایت شده |
| مناسب برای تحمل ذخیره سازی بزرگ (150 متر) و ذخیره سازی سیلندر کوچک "منطقه کور کوچک" | |
| دقت بالا، سطح بهداشت بالا و سایر مکان های اندازه گیری | |

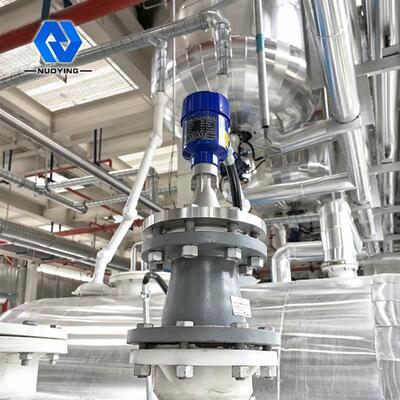

| شرایط فرآیند پیچیده است (همزن، میله گرمایش، نردبان، سقف شناور، گرد و غبار قوی، بخار قوی و غیره) | |
| شماره مورد | NYRD900 |
| فرکانس انتقال | 76 گیگاهرتز ~ 81 گیگاهرتز، عرض فرکانس اسکن FM 5 گیگاهرتز |
| فرم آنتن | آنتن لنز، آنتن لنز ضد خوردگی |
| مواد آنتن | PTFE, 304 + PTFE |
| محدوده اندازه گیری | 0.08 تا 150 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC,220VAC |
| خروجی سیگنال | 4-20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ 130 ℃، -40 ~ 260 ℃ (≥260 ℃قابل تنظیم) |
| فشار فرآیند | -0.1 ~ 2.0 مگاپاسکال |
| اتصال فرآیند | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | ExiaIICT6 Ga, ExdIICT6 Gb (همانطور که در گواهی نشان داده شده است) |
