جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری سطح مایع | مدل های محصول: | NYUHZ |
|---|---|---|---|
| فرم نصب: | جانبی نصب شده، در بالا نصب شده است | جنس بدنه: | 304، 316 |
| محدوده اندازه گیری: | 0 تا 6 متر | دقت اندازه گیری: | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (اختیاری) |
| چگالی متوسط: | ≥0.425 گرم بر سانتی متر مکعب | اختلاف چگالی: | ≥0.1 گرم بر سانتی متر مکعب |
| برجسته: | گیج سطح فلپ مغناطیسی جانبی,گیج سطح فلپ مغناطیسی مایع 6 متر,فرستنده سطح مغناطیسی جامد |
||

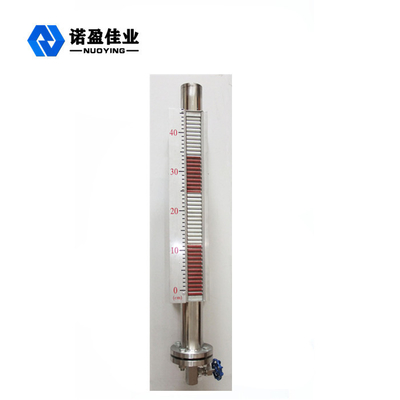

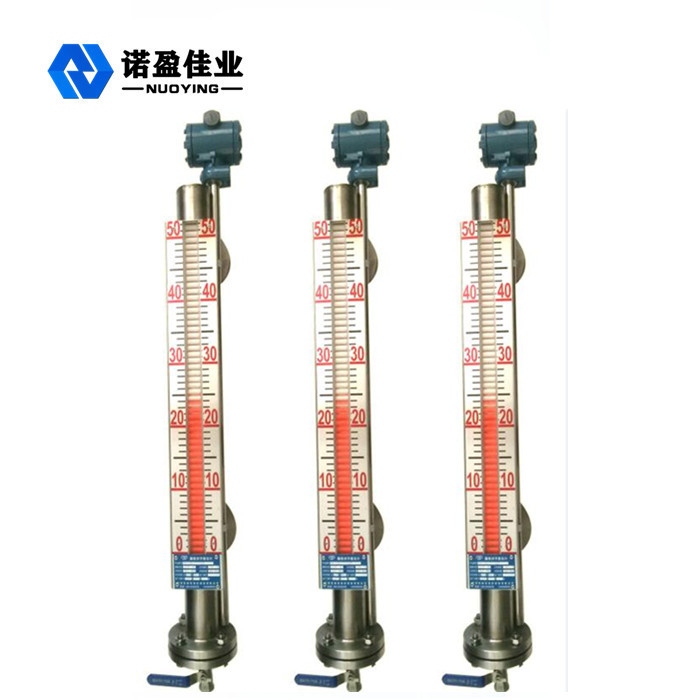

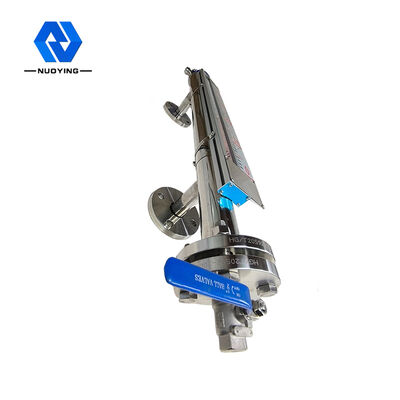

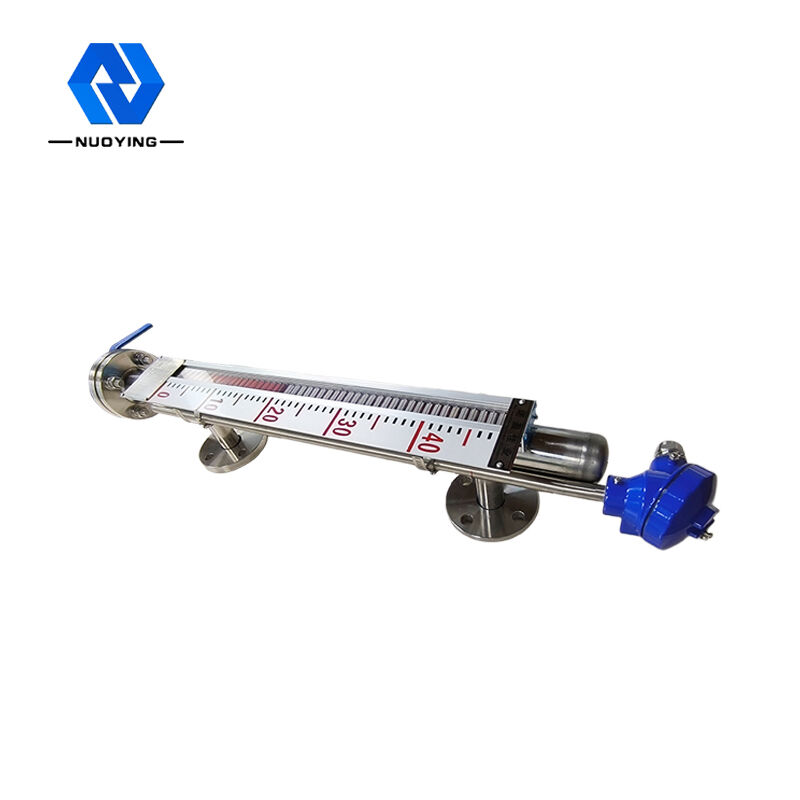

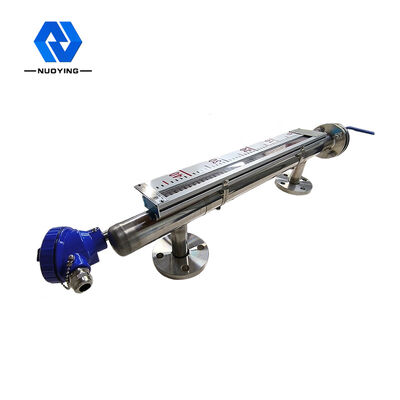

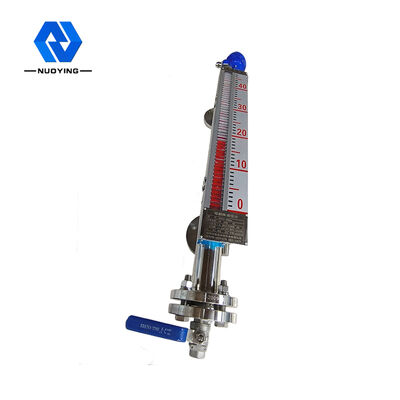

فرم های نصب چندگانه عملکرد پایدار سنج سطح فلپ مغناطیسی
اصل کار گیج سطح فلپ مغناطیسی
هر سطح سنج مایع فلپ مغناطیسی دارای یک حفره (به نام لوله اندازه گیری یا لوله اصلی) برای قرار دادن توپ شناور است.حفره از طریق فلنج یا سایر روش های اتصال مناسب، یک رابط با ظرف تشکیل می دهد.طبق اصل ارتباط دهنده، سطح مایع در ظرف بالا و پایین تغییر می کند، سطح مایع در حفره و سطح مایع در ظرف در یک ارتفاع هستند، بنابراین توپ شناور در حفره را به سمت بالا می راند. و پایین می آید و با بالا و پایین رفتن سطح مایع در ظرف بالا و پایین می رود.در این زمان، ما نمی توانیم سطح مایع را ببینیم، بنابراین یک صفحه نمایش ستون مغناطیسی در خارج از حفره نصب شده است.
ویژگی طراحیسنج سطح فلپ مغناطیسی
◎ساختار ساده، جامد و قابل اعتماد، عملکرد پایدار
◎مقیاس نمایش در سایت واضح، قابل توجه و به راحتی قابل خواندن است
◎می تواند سطح مایع را با مایع آلوده خورنده، قابل اشتعال، سمی، با دمای بالا و همزن اندازه گیری و نشان دهد.
◎چندین فرم نصب و فرم های اتصال را می توان انتخاب کرد
◎محدوده فشار طراحی: خلاء کامل تا 10 مگا پاسکال
◎محدوده دمای طراحی: - 160 ~ + 450 ℃
◎طراحی حرفه ای برای فشار و دمای خاص
پارامترهای فنیسنج سطح فلپ مغناطیسی
| کاربرد معمولی | اندازه گیری سطح مایع |
|
نمونه محصول |
NYUHZ |
| فرم نصب | جانبی نصب شده، نصب شده در بالا |
| جنس بدنه | 304,316 |
| محدوده اندازه گیری | 0 تا 6 متر |
| دقت اندازه گیری | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (قابل انتخاب) |
| تراکم متوسط | ≥0.425 گرم در سانتی متر3 |
| اختلاف چگالی | ≥0.1 گرم در سانتی متر3 |
| ویسکوزیته متوسط | ≤0.4Pa.S |
| کنترل خروجی | 220VAC,1A |
| خروجی انتقال | 4...20mA (منبع تغذیه 24VDC) |
| دمای فرآیند |
-50~+350℃ |
| فشار فرآیند | -0.1~+16MPa |
| اتصال فرآیند | فلنج (قابل انتخاب) |
| نسبت وضوح | ± 1 میلی متر |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
