جزئیات محصول:
|
کاربرد: | مایع / گاز / بخار | محصول شماره: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
فشار سنج: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | فشار آب بندی: | 0~7KPa~100MPa |
فشار مطلق: | 0~20KPa~35MPa | جنس دیافراگم: | 316 لیتر (اختیاری) |
دقت: | نمره 0.1/0.2 | منبع تغذیه: | 24VDC |
خروجی: | 4 ... 20mA/HART/RS485/Modbus... | نمایش دادن: | LCD (اختیاری) |
برجسته: | ترانسمیتر سنسور فشار دیافراگم 24 VDC,فرستنده فشار دیافراگم مایع,فرستنده سنسور فشار گاز درجه 0.2 |

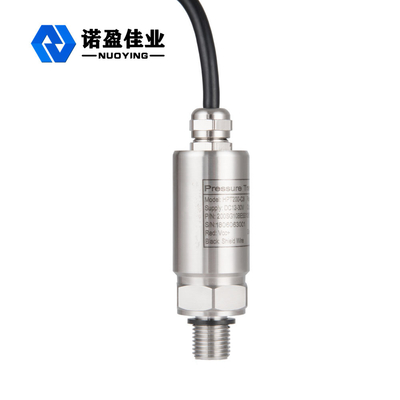

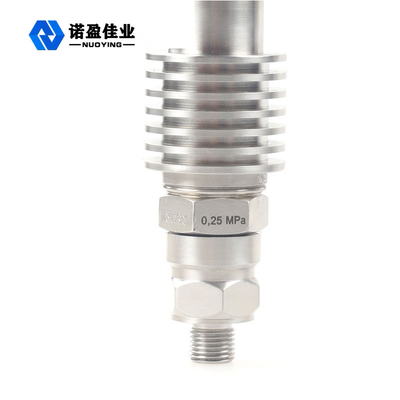

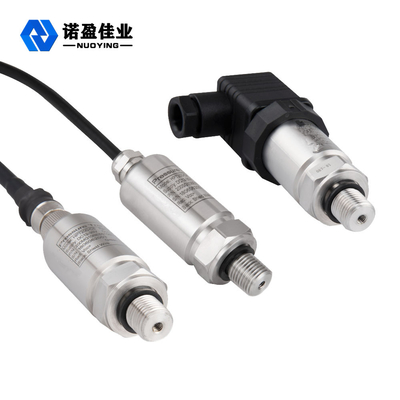

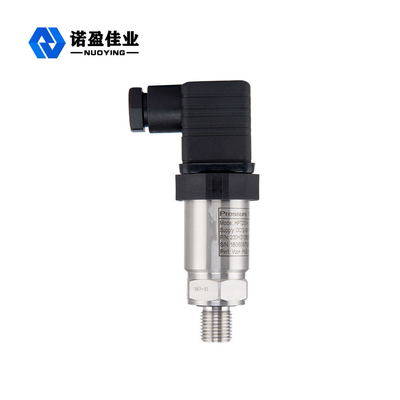

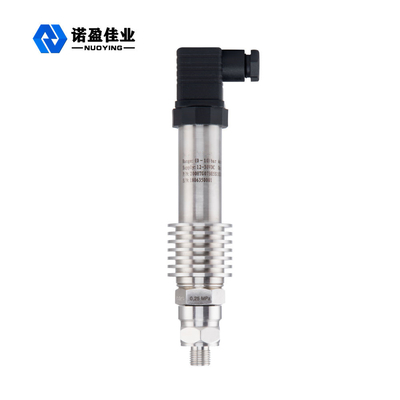

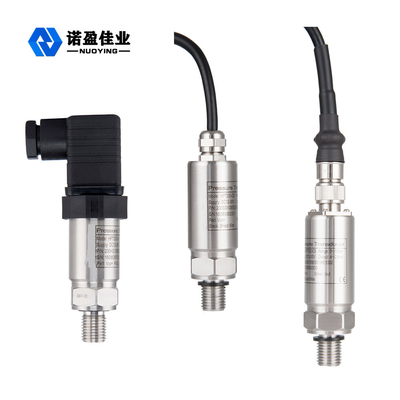

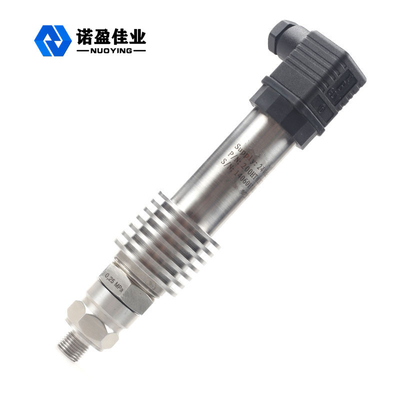

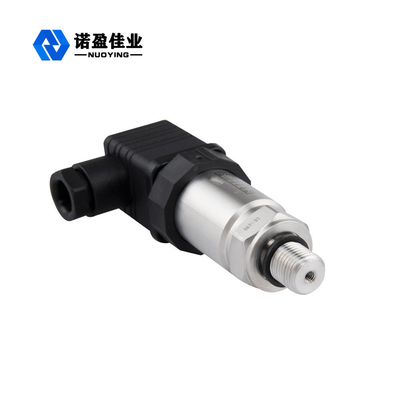

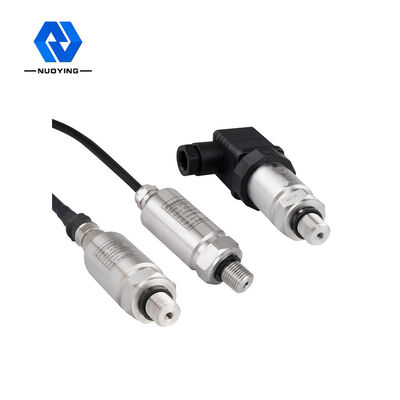

فرستنده سنسور دیافراگم فشار با کارایی بالا برای گاز مایع 24VDC درجه 0.1/0.2
سنسورهای فشار سیلیکونی پخش شده سری NP93420 همه تراشه های وارداتی هستند، پس از طراحی دقیق ساختاری، پردازش سیگنال و مونتاژ و مطابق با استانداردهای ملی برای آزمایش و تولید نسل جدیدی از سنسورهای فشار.سری محصولات دارای خروجی پایدار، حساسیت و دقت بالا و ویژگی های دمایی خوب و توانایی ضد تداخل قوی هستند.
اصل کار
سری NP93420 استفاده از اثر پیزورمقاومتی نیمه هادی و فناوری پردازش میکرو مکانیکی است، در برش سیلیکون تک کریستالی خاص، ساخته شده از لیتوگرافی، انتشار، و غیره فن آوری نیمه هادی - پل گندم، دیافراگم حساس را تشکیل می دهد، زمانی که نیروی خارجی تولید می شود. تغییر مقاومت، تغییر مقاومت بازوی پل (یک جفت بزرگتر کوچکتر) در خروجی سیگنال ولتاژ تحریک، از طریق جبران دمای کامپیوتر، تنظیم مقاومت لیزری، تقویت سیگنال و سایر روشهای پردازش و تشخیص مونتاژ دقیق، کالیبراسیون و سایر فرآیندها، فشار فرستنده با سیگنال خروجی استاندارد تولید می شود.
ویژگی طراحی
• خروجی پایدار است، حساسیت بالا است، تأثیر تداخل و نویز نسبتاً کم است، هزینه متناظر مدار تقویت کننده کاهش می یابد، و وضوح بسیار بهبود می یابد.
• مدار مجتمع V/I ویژه، دستگاه های جانبی کمتر، قابلیت اطمینان بالا، تعمیر و نگهداری ساده، آسان، اندازه کوچک، وزن سبک، نصب و اشکال زدایی بسیار راحت است.
• قالب آلیاژ آلومینیوم - پوسته ریخته گری، عایق سه انتهایی، لایه محافظ اسپری الکترواستاتیک، بادوام.
• انتقال سیگنال دو سیمه DC 4-20 میلی آمپر، توانایی ضد تداخل قوی، فاصله انتقال طولانی.
• LED، LCD، نشانگر سه سر نشانگر، خواندن میدان بسیار راحت است.می توان از آن برای اندازه گیری محیط های چسبناک، کریستالی و خورنده استفاده کرد.
• فرستنده فشار سیلیکون منتشر در زمینه های خطرناک و انفجاری استفاده می شود.این محصول دارای ویژگی های جریان کم، ولتاژ پایین و مصرف برق کم است.این محصول ذاتاً ایمن و ضد انفجار است و مجهز به گواهی ضد انفجار است.
• استفاده از مواد فولادی ضد زنگ و ساختار حفاظتی ویژه، و مدار تقویت کننده رعد و برق، ضد تداخل، ضد ولتاژ، جریان بیش از حد و یک سری از ابزارهای حفاظتی، باعث بهبود آب بندی قابل اعتماد ضد خوردگی و توانایی محیط کار ضد خشن می شود. ، کاملاً مناسب برای نیازهای اندازه گیری و کنترل میدان صنعتی عمومی است.
پارامترهای فنی
کاربرد | مایع، گاز، بخار | |||
شماره محصول | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
محدوده اندازه گیری | URL حد بالا | |||
فشار سنج | فشار آب بندی | فشار مطلق | فشار سنج | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
مواد دیافراگم | 316 لیتر (اختیاری) | |||
درجه دقت | 0.1/0.2 درجه | |||
منبع تغذیه | 24VDC | |||
خروجی | 4 ... 20mA/HART/RS485/Modbus... | |||
دمای محیط | -40 ~ 85+ | |||
دمای فرآیند | -25 ~ + 125 ℃ (~ + 125 ℃ را می توان سفارشی کرد) | |||

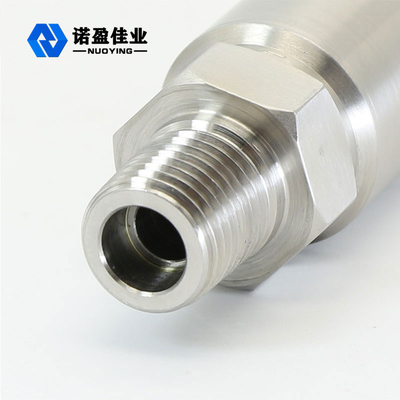

ارتباط | رزوه ای، فلنج (اختیاری) | |||
زمان میرایی | 0.1 ~ 16 ثانیه قابل تنظیم | |||
اجازه اضافه بار |
≤محدوده امتیاز 2 بار |
|||
نمایش دادن | LCD (اختیاری) | |||
سطح حفاظت | IP67 | |||
درجه ضد انفجار | Exia ⅡCT6 Ga، ExdⅡCT6 Gb |
