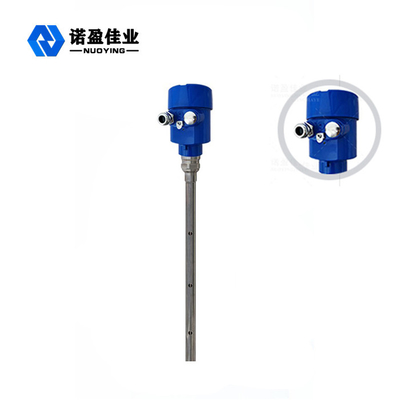

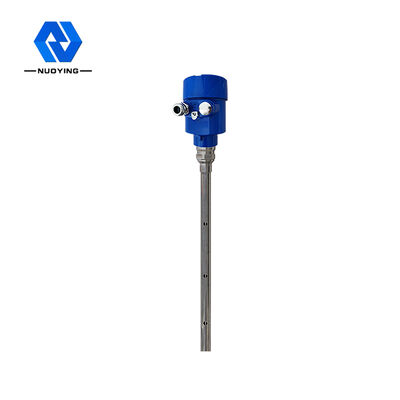

سیم اتصال کواکسیال سطح سنج رادار موج هدایت شونده 6 متری NYRD 704

سیم اتصال کواکسیال سطح سنج رادار موج هدایت شونده 6 متری NYRD 704

نام تجاری:	NUOYING JIAYE
شماره مدل:	NYRD-701
مقدار تولیدی:	1 عدد
قیمت:	$450~$1700/pcs
شرایط پرداخت:	T/T
توانایی عرضه:	1000 عدد / قبل از ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شیان، شانشی، چین

گواهی:

مدل محصول:

NYRD704،

دقت اندازه گیری:

0.05٪ ~ 0.1٪ FS

کاربرد معمولی:

گرد و غبار (خاکستر بادی، پودر سنگ آهک، پودر سیمان

خروجی سیگنال:

4 ... 20mA/HART/RS485/Modbus...

مواد آنتن:

316

درجه ضد انفجار:

ExiaIICT6Ga

جزئیات بسته بندی:

کارتن، 60cm×30cm×30cm

قابلیت ارائه:

1000 عدد / قبل از ماه

برجسته کردن:

سطح سنج رادار سیم اتصال کواکسیال

سطح سنج رادار موج هدایت شونده 704

فرستنده سطح رادار 6 متر

توضیح محصول

6 متر NYRD 704 اتصال کواکسیال و رادار موج هدایت شده هوشمند

اصل کار رادار موج هدایت شده هوشمند اتصال کواکسیال 30 متری NYRD 704 در محل کار

پالس هوشمند و اتصال کواکسیال رادار موج هدایت شده که توسط رادار موج هدایت شده منتشر می شود، در طول جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و با رسانه های آزمایش شده برخورد می کند. به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث بازتاب می شود و بخشی از انرژی پالس به عقب منعکس می شود. فاصله زمانی بین پالس ارسالی و پالس بازتابی متناسب با فاصله رسانه اندازه گیری شده است.

Iپردازش ورودی

ابزار رادار موج هدایت شده یک تجهیزات اندازه گیری بر اساس اصل سفر زمان است. موج رادار با سرعت نور حرکت می کند و زمان حرکت را می توان توسط اجزای الکترونیکی به سیگنال سطح هدف تبدیل کرد. پروب پالس فرکانس بالا را منتشر می کند و در طول پروب کابل یا میله منتشر می شود.

Oپردازش خروجی

با وارد کردن ارتفاع مخزن خالی E (= صفر)، ارتفاع مخزن پر F (= محدوده کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار متر را با شرایط اندازه گیری تطبیق می دهند که مربوط به خروجی 4-20 میلی آمپر است.

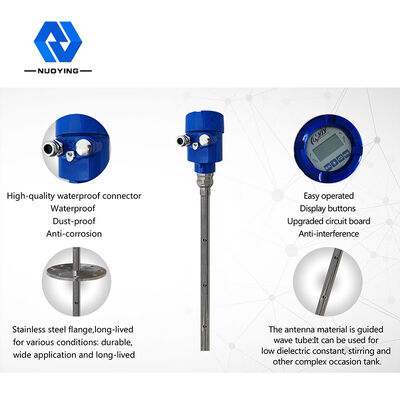

ویژگی های طراحیاز 30 مترضد خوردگی و PTFEرادار موج هدایت شده NYRD 701 در دمای بالا و فشار بالا

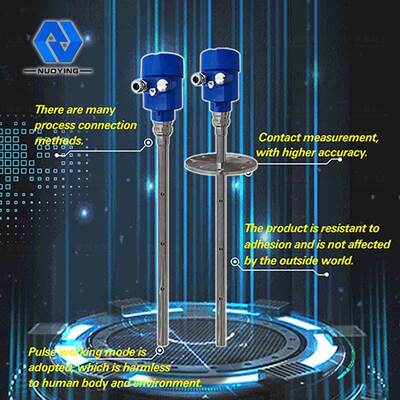

رادار موج هدایت شده شیء متر از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو کشف اکو استفاده می کند، اندازه گیری تماسی، دقت اندازه گیری بالا، اندازه گیری دقیق تر. اخیراً، رادار موج هدایت شده تحت تأثیر محیط خارجی مانند دمای رسانه و چسبندگی قرار نمی گیرد.

رادار موج هدایت شده شیء متر سری 70-X که برای شرایط کاری و کاربردهای پیچیده متنوع مناسب است به دلیل حالت های اتصال پردازش و انواع ماژول های تشخیص. مانند: دمای بالا، فشار بالا و رسانه با ثابت دی الکتریک پایین.

حالت کار پالس، توان انتشار کم، می تواند در انواع ظروف خورنده، غیر فلزی نصب شود، بدون آسیب به بدن انسان و محیط زیست.

پارامتر فنی رادار موج هدایت شده تماسی و با دقت بالا 30 متری NYRD 701 در دمای بالا، فشار

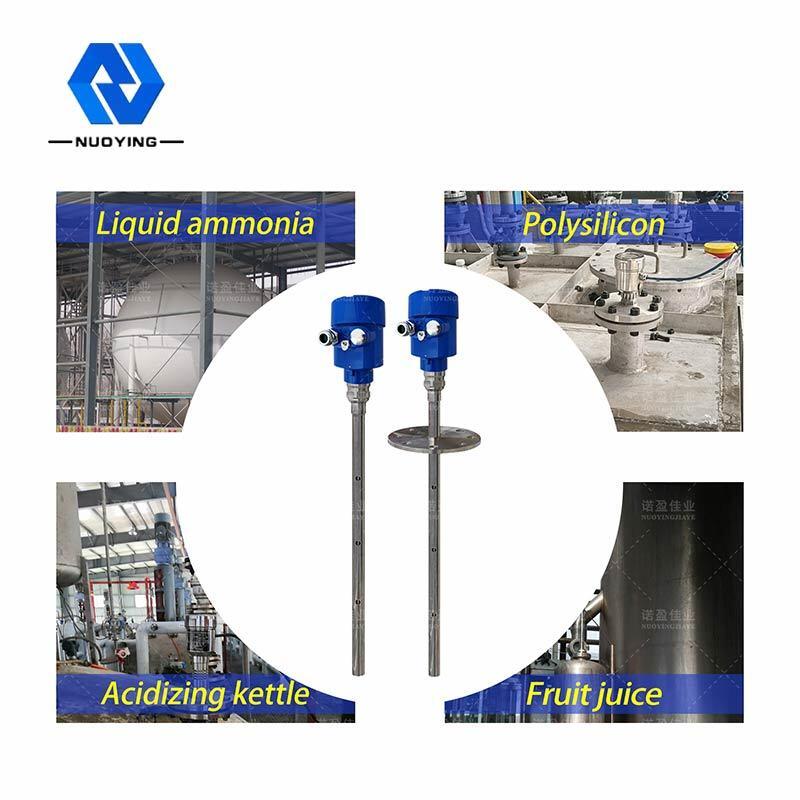

کاربرد معمول	مایع (خوردگی قوی، ثابت دی الکتریک پایین، چسبندگی، دمای بالا و فشار بالا)
	گرد و غبار (خاکستر بادی، پودر سنگ آهک، پودر سیمان)
	جامد (ذرات کوچک)
مدل محصول	NYRD704,
شکل آنتن	نوع کابل، نوع میله
جنس آنتن	PTFE
نمونه برداری اکو	55 بار در ثانیه
محدوده اندازه گیری	6 متر
دقت اندازه گیری	0.05% ~ 0.1% F.S
منبع تغذیه	24VDC
خروجی سیگنال	4... 20mA/HART/RS485/Modbus...
دمای فرآیند	-40~ +500 درجه سانتی گراد
فشار فرآیند	-0.1~2.0MPa,-0.1~4.0MPa

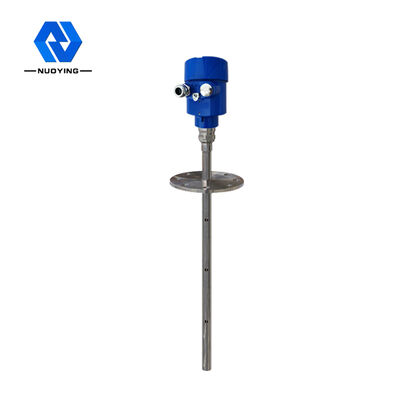

اتصال فرآیند	فلنج
رابط الکتریکی	M20×1.5, ½ " NPT
درجه حفاظت	IP 65, IP 67
درجه ضد انفجار	ExiaIICT6Ga

توجه: محصول را می توان با توجه به الزامات خاص کاربران سفارشی کرد.
