جزئیات محصول:
|
| منبع تغذیه: | 24VDC | کلاس دقت: | +0.5% F.S |
|---|---|---|---|
| نمونه محصول: | NH-93420 | کاربرد معمولی: | مایع |
| جنس دیافراگم: | دیافراگم سرامیکی (اختیاری) | اتصال فرآیند: | نصب نخ، فلنج، براکت (اختیاری) |
| مواد پوسته: | آلومینیوم، فولاد ضد زنگ (اختیاری) | درجه ضد انفجار: | ExiaIICT6Ga، ExdIICT6Gb |
| برجسته: | ترانسمیتر سطح مایع صنعت,فرستنده سطح مایع نفتی,فرستنده سنسور فشار ضد خوردگی |
||

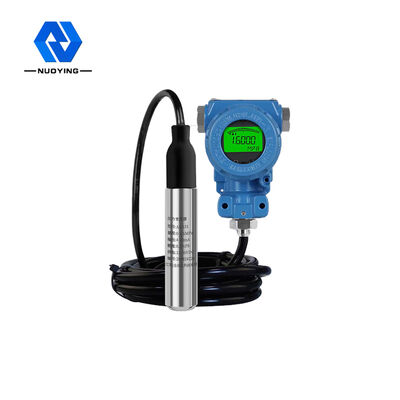

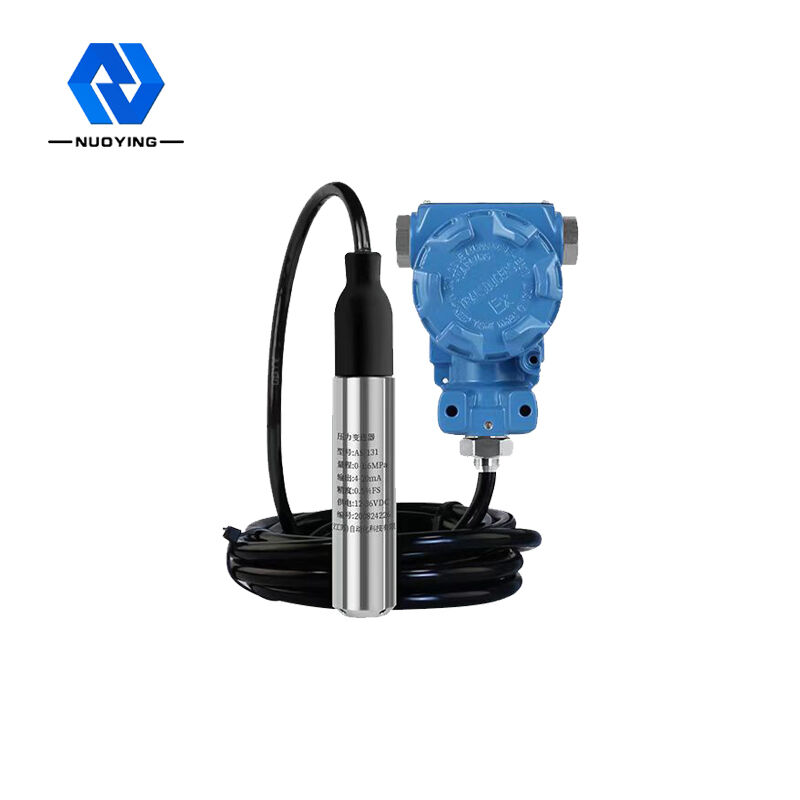

ترانسمیتر سطح مایع صنعت نفت فلنج کابل ضد خوردگی
اصل کار فرستنده سطح مایع
فرستنده سطح شامل یک کابل مخصوص رسانای گاز با یک شلنگ مویرگی داخلی، یک اتصال دهنده مقاوم در برابر فشار و یک پروب است.ساختار کاوشگر سطح سنج شناور یک هسته استوانه ای از جنس فولاد ضد زنگ است که یک دیافراگم در پایین دارد و توسط یک محفظه پلاستیکی سوراخ پوشیده شده است.اندازه گیری سطح مایع در واقع تفاوت بین فشار استاتیکی مایع روی پروب و فشار واقعی جو است و سپس اختلاف فشار توسط یک سنسور سرامیکی (که به یک فیلم فولادی ضد زنگ متصل است) به سیگنال خروجی 4-20 میلی آمپر تبدیل می شود. و قطعات الکترونیکی
ویژگی طراحی فرستنده سطح مایع
◎ ساختار نفیس است، می توان آن را به طور مستقیم در محیط اندازه گیری شده برای اندازه گیری سطح مایع قرار داد، و نصب و استفاده از آن بسیار راحت است.
◎ساختار جامد، بدون قطعات متحرک، قابلیت اطمینان بالا، عمر طولانی، اندازه گیری با دقت بالا از آب، روغن تا خمیر با ویسکوزیته بالا، تحت تاثیر کف کردن، رسوب، و ویژگی های الکتریکی محیط اندازه گیری قرار نمی گیرد.
◎ طیف گسترده ای از جبران دما.
پارامتر فنی ترانسمیتر سطح مایع
| خروجی سیگنال | 4-20mA/HART/RS485/Modbus... |
| دمای فرآیند | -10 ~ 70 ℃ |
| اتصال فرآیند | نصب نخ، فلنج، براکت (اختیاری) |
| ظرفیت بار | <(U-15)/0.02A |
| عملکرد پایدار | ±0.5%FS/سال ±1.0%FS/سال |
| مواد پوسته | آلومینیوم، فولاد ضد زنگ (اختیاری) |
| نمایش زنده | LCD (اختیاری) |
| درجه حفاظت | IP68 |
| درجه ضد انفجار | ExiaIICT6Ga، ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
