جزئیات محصول:
|
| کاربرد معمولی: | مایعات (آب تمیز، روان کننده ها، مایعات خورنده و غیره) | محدوده اندازه گیری: | URL حد بالا (0-4 متر؛ 0-170 متر) |
|---|---|---|---|
| منبع تغذیه: | 24VDC(±5%) | دمای فرآیند: | -10 ~ 70 ℃ |
| خروجی سیگنال: | 4...20mADC/HART/RS485. | اتصال فرآیند: | نصب فلنج، نخ، براکت (اختیاری) |
| برجسته: | فرستنده سطح مایع 20 میلی آمپر,فرستنده سطح مایع فلنج,فرستنده سنسور سطح مایع |
||

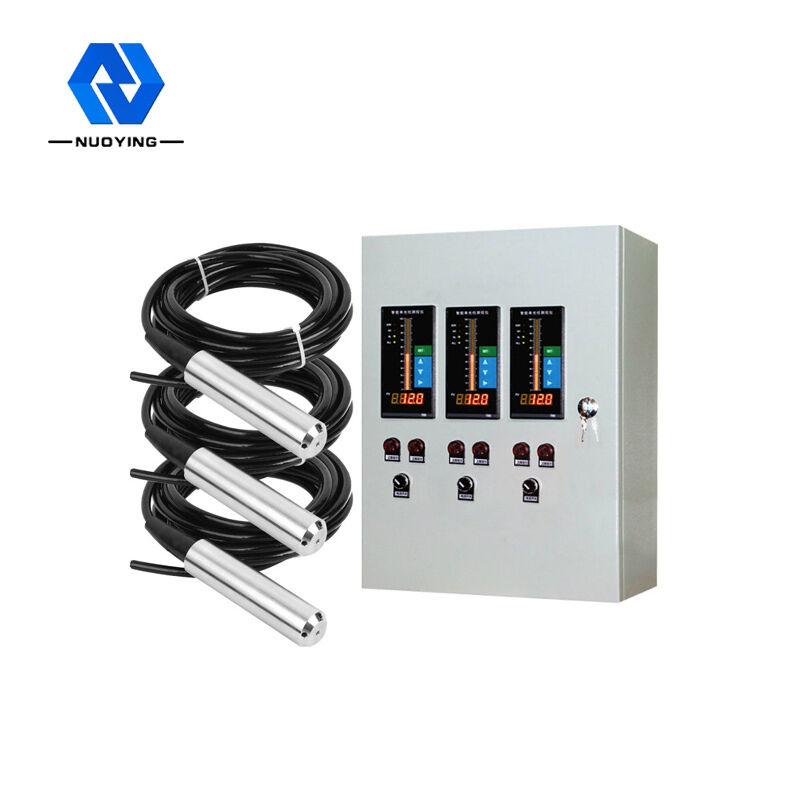

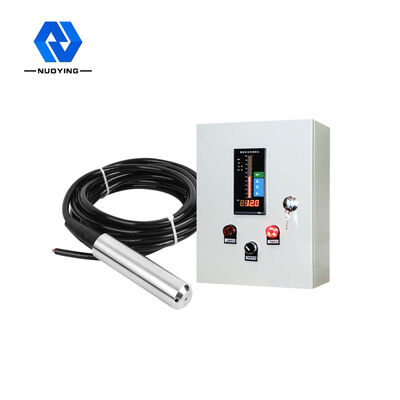

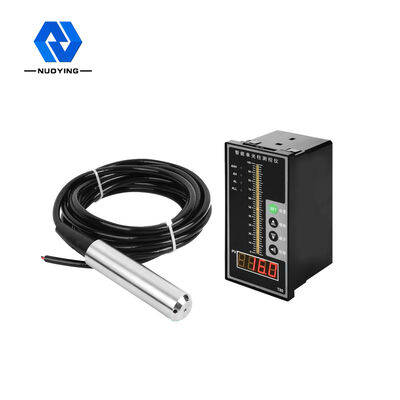

ثبات خوب و فرستنده سطح مایع 20 میلی آمپر با دقت بالا

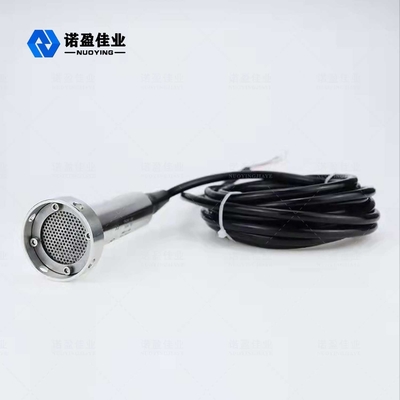

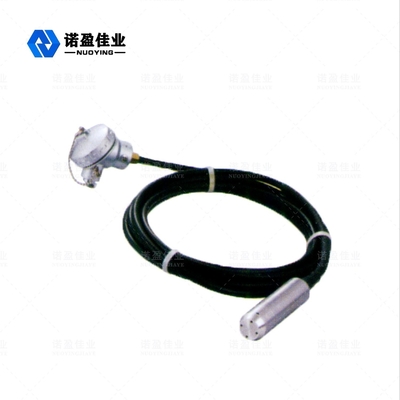

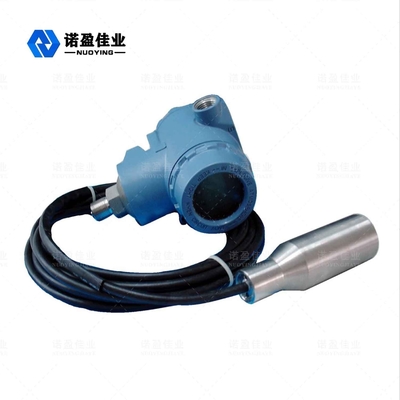

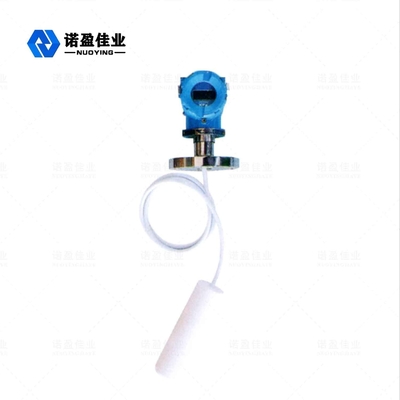

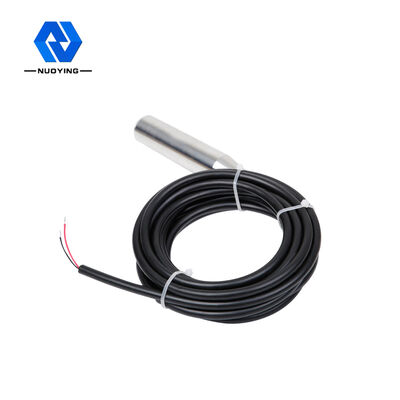

فرستنده سطح مایع سری NH93420 یک دستگاه اندازه گیری سطح مایع پیزورزیستیو جامد جامد با طراحی کاملاً فولادی ضد زنگ است.این محصول از سنسورهای فشار پیزومقاومتی با پایداری و قابلیت اطمینان بالا از برندهای معروف خارجی و همچنین مدارهای پردازش فرستنده هوشمند با دقت بالا استفاده می کند.این فناوری دقیق جبران دمای دیجیتال و فناوری تصحیح غیرخطی را اتخاذ می کند تا سیگنال بیت به خروجی سیگنال الکتریکی استاندارد تبدیل شود.کابل ضد آب با پوشش مهر و موم شده است و لوله تهویه در کابل قرار دارد که می تواند برای مدت طولانی در مایع استفاده شود.ساختار یکپارچه و خروجی سیگنال استاندارد، راحتی را برای استفاده در محل و کنترل خودکار فراهم می کند.این محصول در یک سیستم دو سیم، با اندازه کوچک، وزن سبک، نصب آسان و استفاده راحت کار می کند.برای اندازه گیری و کنترل سطح مایع در زمینه های نفت، شیمیایی، نیروگاه ها، تامین آب شهری و اکتشاف دمای آب مناسب است.
اصل کار فرستنده سطح مایع
فرستنده سطح شامل یک کابل مخصوص رسانای گاز با یک شلنگ مویرگی داخلی، یک اتصال دهنده مقاوم در برابر فشار و یک پروب است.ساختار کاوشگر سطح سنج شناور یک بشکه فولادی ضد زنگ با یک دیافراگم در پایین است و توسط یک محفظه پلاستیکی سوراخ پوشیده شده است.اندازه گیری سطح مایع در واقع تفاوت بین فشار استاتیکی مایع روی پروب و فشار واقعی جو است و سپس اختلاف فشار توسط یک سنسور سرامیکی (که به فیلم فولاد ضد زنگ متصل است) به سیگنال خروجی 4 ~ 20 میلی آمپر تبدیل می شود. و قطعات الکترونیکی
هنگامی که فرستنده سطح مایع با فشار ساکن در یک عمق معین در مایع مورد اندازه گیری قرار می گیرد، فرمول فشار روی سطح مایع سنسور به این صورت است: PA=p*g h+Pa فرمول سطح مایع به دست می آید: h=PA -Po/p *g
در همان زمان، فشار مایع از طریق فولاد ضد زنگ رسانای هوا به محفظه فشار مثبت سنسور وارد می شود و سپس فشار اتمسفر روی سطح مایع به محفظه فشار منفی سنسور متصل می شود تا فشار را جبران کند. Po در پشت سنسور، به طوری که فشار اندازه گیری شده توسط سنسور: PA-Po =p*gh
اگر چگالی مایع یکنواخت باشد، اختلاف فشار استاتیکی متناسب با ارتفاع سطح مایع است.
پارامترهای فنی فرستنده سطح مایع
| کاربرد معمولی | مایعات (آب تمیز، روان کننده ها، مایعات خورنده و غیره) |
| محدوده اندازه گیری | URL حد بالا (0-4 متر؛ 0-170 متر) |
| منبع تغذیه | 24VDC(±5%) |
| دمای فرآیند | -10 ~ 70 ℃ |
| خروجی سیگنال | 4...20mADC/HART/RS485. |
| زمان میرایی | 0.1 تا 16 ثانیه قابل تنظیم |
| ظرفیت اضافه بار | <(U-15)/0.02A |
| مواد دیافراگم | 316 لیتر، دیافراگم سرامیکی (اختیاری) |
| مواد مورد | آلومینیوم، فولاد ضد زنگ (اختیاری) |
| اتصال فرآیند | نصب فلنج، نخ، براکت (اختیاری) |
| سطح حفاظت | IP68 |
| درجه ضد انفجار | Exia II CT5,Exd II BT5 (اختیاری) |
| عملکرد پایداری | ± 0.05% FS/سال؛± 0.1% FS/سال |
| نمایش زنده | LCD (اختیاری) |
ویژگی طراحی فرستنده سطح مایع
1. ثبات خوب و دقت بالا.
2. ساختار نفیس است، می توان آن را مستقیماً در محیط اندازه گیری شده برای اندازه گیری سطح مایع قرار داد و نصب و استفاده از آن بسیار راحت است.
3. ساختار جامد، بدون قطعات متحرک، قابلیت اطمینان بالا و عمر طولانی.اندازه گیری با دقت بالا را می توان از آب، روغن تا خمیر با ویسکوزیته بالا انجام داد و تحت تأثیر کف کردن، رسوب و ویژگی های الکتریکی محیط اندازه گیری قرار نمی گیرد.
4. طیف گسترده ای از جبران دما.
5. با منبع تغذیه حفاظت از قطبیت معکوس و حفاظت از محدودیت جریان اضافه بار، ضد رعد و برق، تداخل فرکانس رادیویی.
فیلد کاربرد فرستنده سطح مایع
ترانسمیتر سطح ورودی هیدرواستاتیک (متر سطح ورودی) برای اندازه گیری سطح رسانه های مختلف در سیستم ها و صنایعی مانند پتروشیمی، متالورژی، برق، داروسازی، تامین آب و زهکشی و حفاظت از محیط زیست مناسب است.در عین حال، سطح سنج هیدرواستاتیک نیز به طور گسترده در تامین آب شهری و زهکشی، تصفیه فاضلاب، آب های زیرزمینی، سدهای مخزنی، رودخانه ها، اقیانوس ها و سایر زمینه های نظارت بر سطح آب استفاده می شود.
