جزئیات محصول:
|
| کاربرد معمولی: | مایع، گاز، بخار | منبع تغذیه: | (12-36)VDC(30±%) |
|---|---|---|---|
| خروجی سیگنال: | 4...20mADC/HART/RS485. | اتصال فرآیند: | فلنج، نخ (اختیاری) |
| دمای فرآیند: | -25 ~ + 125 ℃ (> + 125 ℃ را می توان سفارشی کرد) | محدوده اندازه گیری: | URL حد بالا |
| مصالح ساختمانی: | آلومینیوم، فولاد ضد زنگ (اختیاری) | زمان میرایی: | 0.1 تا 16 ثانیه قابل تنظیم |
| برجسته: | فرستنده سنسور فشار فلنج,فرستنده فشار مایع 20 میلی آمپر,سنسور فرستنده فشار گاز |
||

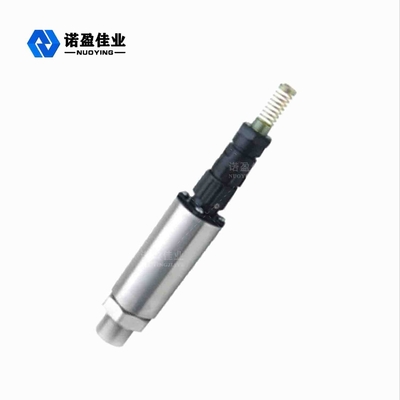

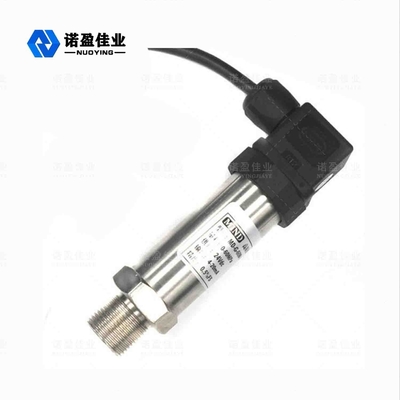

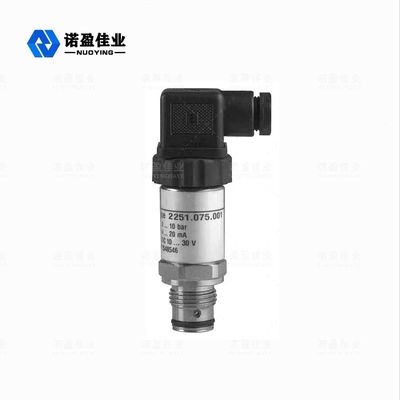

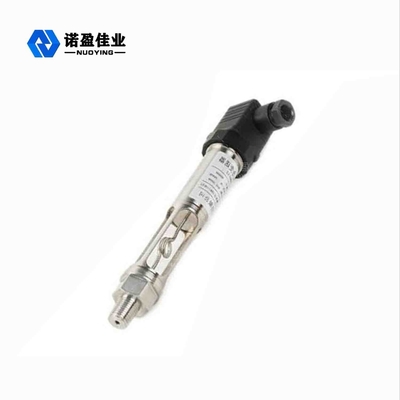

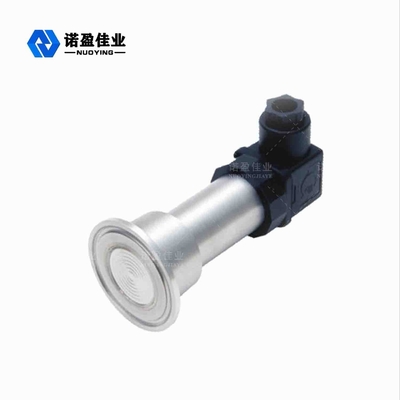

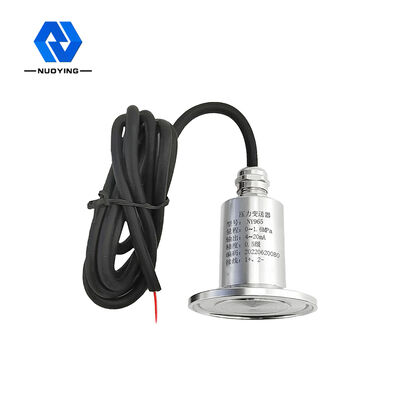

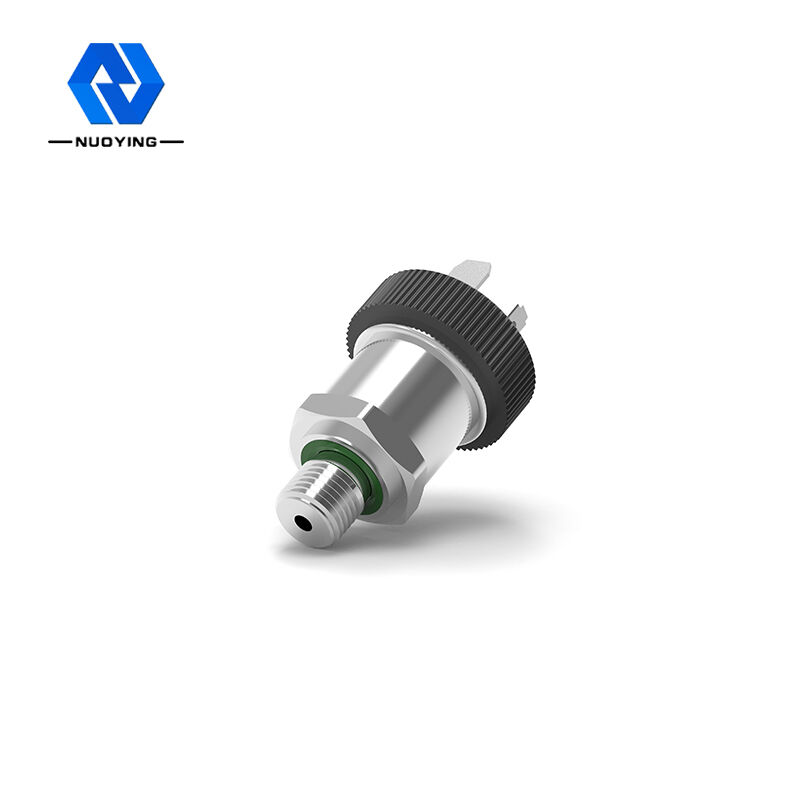

خروجی پایدار سنسور فشار 20 میلی آمپر NP-93420 با حساسیت بالا
سنسور فشار سیلیکون پخش سری NP93420 همه از تراشه های وارداتی، پس از طراحی دقیق ساختاری، پردازش سیگنال و مونتاژ و مطابق با استانداردهای ملی برای آزمایش و تولید نسل جدید سنسورهای فشار استفاده می کنند.سری محصولات دارای خروجی پایدار، حساسیت و دقت بالا و ویژگی های دمایی خوب و توانایی ضد تداخل قوی هستند.
اصل کار فرستنده سنسور فشار NP-93420
سری NP93420 استفاده از اثر پیزورمقاومتی نیمه هادی و فناوری ریزماشین کاری است، در یک ویفر سیلیکونی تک کریستالی از یک کریستال خاص، با فوتولیتوگرافی، انتشار و سایر فرآیندهای نیمه هادی برای تولید - پل وتستون، تشکیل دیافراگم حساس، زمانی که تحت عمل قرار می گیرد. نیروهای خارجی تغییر جزئی در تغییرات مقاومت ایجاد می کنند، به طوری که مقاومت بازوی پل (یک جفت بزرگتر و یک جفت کوچکتر می شود) در خروجی سیگنال ولتاژ تحریک، پس از جبران دمای کامپیوتر، تنظیم مقاومت لیزر، تقویت سیگنال و سایر پردازش ها تغییر می کند. ابزار و آزمایش مونتاژ دقیق، کالیبراسیون و سایر فرآیندها برای تولید یک فرستنده فشار با سیگنال خروجی استاندارد.
پارامترهای فنی ترانسمیتر سنسور فشار NP-93420
| کاربرد معمولی | مایع، گاز، بخار |
| محدوده اندازه گیری | URL حد بالا |
| منبع تغذیه | (12-36)VDC(30±%) |
| دمای محیط | -40 ~ 85+ |
| دمای فرآیند | -25 ~ + 125 ℃ (> + 125 ℃ را می توان سفارشی کرد) |
| خروجی سیگنال | 4...20mADC/HART/RS485. |
| زمان میرایی | 0.1 تا 16 ثانیه قابل تنظیم |
| اضافه بار مجاز | کمتر یا مساوی دو برابر محدوده رتبه بندی شده است |
| ثبات دراز مدت | ≤±0.2% FS/سال |
| سطح دقت | درجه 0.1، درجه 0.2 |
| مصالح ساختمانی | آلومینیوم، فولاد ضد زنگ (اختیاری) |
| اتصال فرآیند | فلنج، نخ (اختیاری) |
| سطح حفاظت | IP65 (اختیاری) |
| درجه ضد انفجار | Exia II CT6,Exd II BT5 (اختیاری) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
ویژگی طراحی ترانسمیتر سنسور فشار NP-93420
1. خروجی پایدار، حساسیت بالا، تأثیر نسبتاً کوچک تداخل و نویز و سایر عوامل، هزینه متناظر مدار تقویت کننده کاهش می یابد و وضوح تا حد زیادی بهبود می یابد.
2. مدار مجتمع ویژه V / I، دستگاه های جانبی کمی، قابلیت اطمینان بالا، تعمیر و نگهداری ساده و آسان، اندازه کوچک، وزن سبک، نصب و اشکال زدایی بسیار آسان است.
3. پوسته ریخته گری آلیاژ آلومینیوم، عایق سه ترمینال، لایه حفاظتی پاشش الکترواستاتیک، محکم و بادوام.
4. انتقال سیگنال دو سیمه 4-20 میلی آمپر DC، توانایی ضد تداخل قوی، فاصله انتقال طولانی.
5. LED، LCD، اشاره گر سه نوع نشانگر سر متر، خواندن میدانی بسیار راحت است.می توان از آن برای اندازه گیری محیط های چسبناک، کریستالی و خورنده استفاده کرد.
6. هنگامی که در زمینه های خطرناک و انفجاری اعمال می شود، از فرستنده فشار سیلیکون انتشار استفاده می شود، محصول دارای ویژگی های جریان کم، ولتاژ کم، مصرف برق کم و غیره است. این محصول ذاتاً ایمن ضد انفجار است و مجهز به گواهی ضد انفجار
7. استفاده از فولاد ضد زنگ و ساختار محافظ ویژه و مدار تقویت صاعقه، ضد گیر کردن، ضد ولتاژ، جریان بیش از حد و یک سری ابزار حفاظتی برای بهبود خوردگی آب بندی قابل اعتماد و مقاومت در برابر محیط کار سخت، کاملا مناسب برای نیازهای اندازه گیری و کنترل سایت صنعتی عمومی.
زمینه کاربردی ترانسمیتر سنسور فشار NP-93420
1. نفت / پتروشیمی / شیمیایی: با دستگاه دریچه گاز برای ارائه اندازه گیری دقیق جریان و کنترل.این می تواند فشار و سطح خط لوله و مخزن ذخیره را اندازه گیری کند.
2. برق / گاز شهری / سایر شرکت ها و مشاغل: برای اندازه گیری نیاز به ثبات و دقت بالا.
3. خمیر و کاغذ: برای کاربردهایی که نیاز به مایعات مقاوم در برابر مواد شیمیایی و خورنده دارند.
4. فولاد / فلزات غیر آهنی / سرامیک: برای اندازه گیری فشار کوره و غیره، که در آن پایداری و دقت بالا مورد نیاز است.
5. ماشین آلات/کشتی سازی: در مکان هایی استفاده می شود که نیاز به اندازه گیری پایدار تحت کنترل دقیق (دما، رطوبت و غیره) با دقت بالا دارند.
