جزئیات محصول:
|
| کاربرد معمولی: | مایع، گاز، بخار | محدوده اندازه گیری: | URL حد بالا (0.006-40) |
|---|---|---|---|
| منبع تغذیه: | 24VDC (±30%) | مایع پرکننده: | روغن سیلیکون، روغن بی اثر (اختیاری) |
| دمای محیط: | -40 ~ 85+ | دمای فرآیند: | -25 ~ + 125 ℃ (> + 125 ℃ را می توان سفارشی کرد) |
| اتصال فرآیند: | فلنج (اختیاری) | اثرات ارتعاشی: | <±1٪ از حداکثر محدوده (10~60Hz، S=0.07mm؛ 60~150Hz، g=9.8m/s2، در هر جهت) |
| برجسته: | ترانسمیتر سنسور فشار قابل تنظیم,فرستنده فشار گاز 24 VDC,فرستنده فشار بخار IP67 |
||

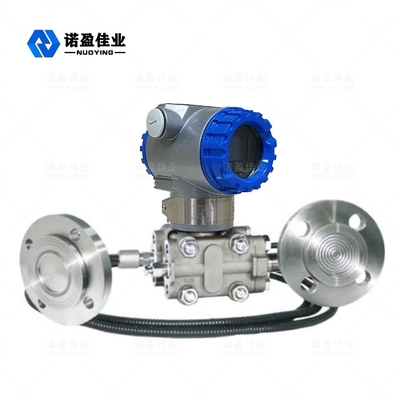

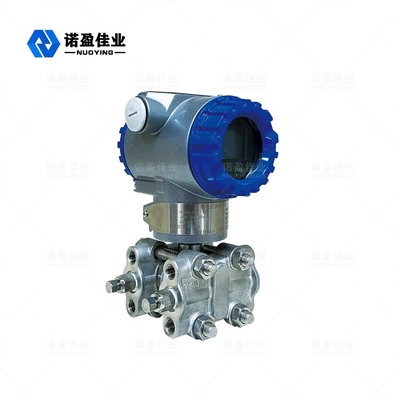

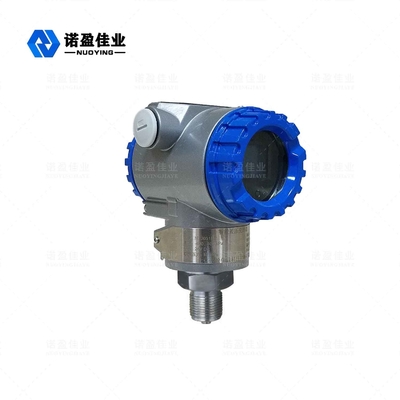

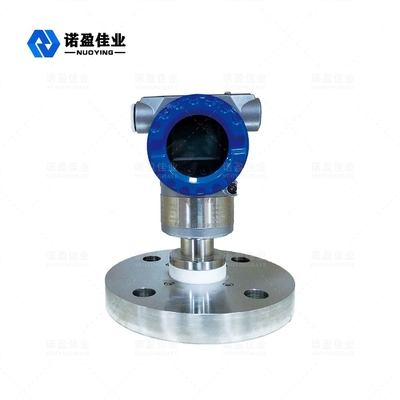

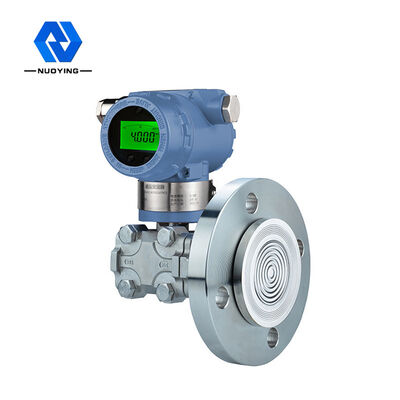

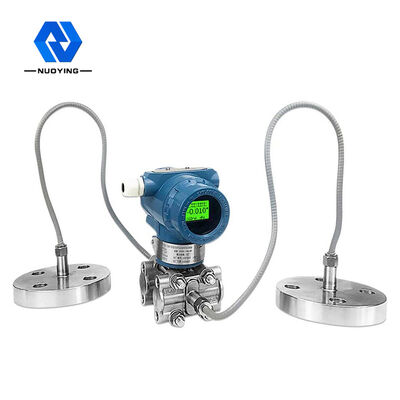

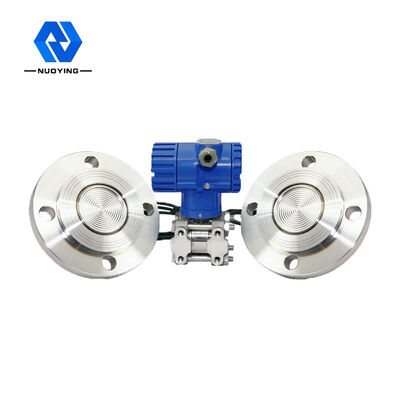

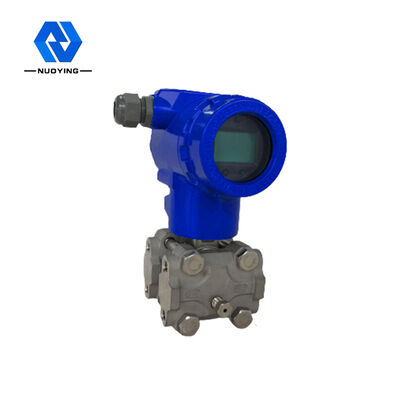

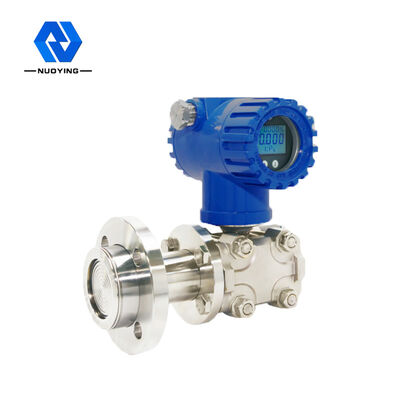

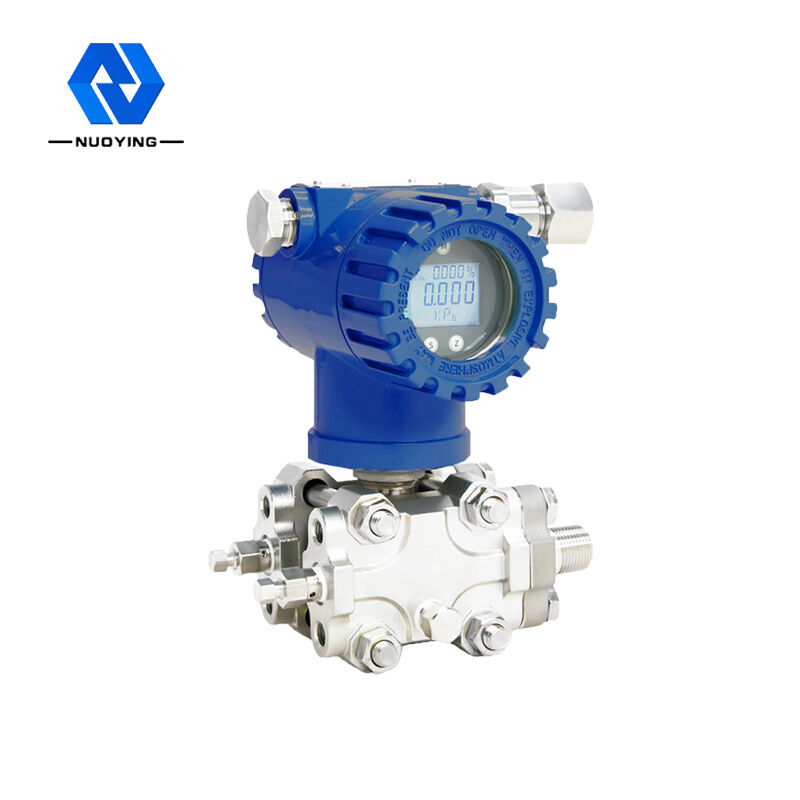

سنسور فشار سنسور 0.1 ~ 16 ثانیه قابل تنظیم 24VDC IP67 NY3051
فرستنده فشار/فشار دیفرانسیل هوشمند سری NP3051 یک ابزار میدانی هوشمند مطابق با پروتکل HART است.با استفاده از دیافراگم اصلی وارداتی در طراحی میکرو پردازنده خارجی و مدار ارتباطی HART، می‌توانید هر پروتکل ارتباطی پشتیبانی HART نرم‌افزار رایانه بالایی یا پروتکل ارتباطی HART را مطابق با 268، 275 و سایر دستگاه‌های دستی برای دو نفر ذخیره کنید. ارتباط راهنما، و با یک صفحه نمایش LCD دیجیتال هوشمند 5 رقمی، می توانید مقدار فشار / فشار دیفرانسیل، مقدار فعلی خروجی و مقدار درصد خروجی را نمایش دهید، اشکال زدایی بسیار راحت است، برای دستیابی به فرستنده عملکردهای دیجیتال و هوشمند، و سازگار است. با سنتی 4 ~ 20mA سیگنال خروجی آنالوگ، به طوری که برای تغییر سیستم کنترل برای دستیابی و متر آنالوگ قابل تعویض است.
اصل کار فرستنده سنسور فشار NY3051
فرستنده دیفرانسیل فشار/فشار هوشمند سری NP3051 دارای مجموعه سنجش ظرفیت متغیری به نام "δ"محفظه شکل زیر را ببینید، فشار فرآیند از طریق محفظه "δ" در دو طرف دیافراگم ایزوله منتقل می شود و مایع را به محفظه "δ" تا دیافراگم مرکزی پر می کند. دیافراگم مرکزی یک عنصر کششی کششی است که تولید می کند. جابجایی تغییر شکل متناظر برای اختلاف فشار بین دو طرفی که روی آن عمل می کنند و این جابجایی به ظرفیت دیفرانسیل تشکیل شده روی صفحه قطب خازن تبدیل می شود.خازن دیفرانسیل توسط یک مدار الکترونیکی به سیگنال خروجی استاندارد تبدیل می شود.
ویژگی طراحی ترانسمیتر سنسور فشار NY3051
1. دقت بالا و ثبات خوب.
2. با خود تشخیصی مداوم، جبران خطی و عملکرد تنظیم دقیق دیجیتال.
3. تنظیم محلی موقعیت و محدوده صفر را می توان متوجه شد، و تنظیم از راه دور را نیز می توان با کنترل دستی یا کامپیوتر از راه دور انجام داد.
4. خروجی خطی یا ریشه مربع را می توان با توجه به کاربردهای مختلف انتخاب کرد.
5. زمان میرایی را می توان بین 0.1 ~ 16 ثانیه تنظیم کرد.
6. تبدیل واحد ارزش فشار بین KPa، Pa، InH20 bar، و غیره می تواند تحقق یابد.
7. حالت های خرابی و ایمنی را می توان با تغییر سوئیچ خرابی/ایمنی تنظیم کرد.
8. با حالت تک نقطه، چند نقطه و پشت سر هم.
9. با عملکرد حفاظت از قطع برق، می تواند داده های کاری خود را به طور خودکار در هنگام قطع برق ذخیره کند.
10. اجزای جامد، برد مدار چاپی پلاگین کوچک، سبک وزن، قوی و مقاوم در برابر ضربه.
11. ویژگی های حفاظت از اضافه بار یک طرفه خوب.
پارامترهای فنی فرستنده سنسور فشار NY3051
| کاربرد معمولی | مایع، گاز، بخار |
| محدوده اندازه گیری | URL حد بالا (0.006-40) |
| منبع تغذیه | 24VDC (±30%) |
| دمای محیط | -40 ~ 85+ |
| دمای فرآیند | -25 ~ + 125 ℃ (> + 125 ℃ را می توان سفارشی کرد) |
| تاثیر قدرت | <0.005%/v |
| مایع پرکننده | روغن سیلیکون، روغن بی اثر (اختیاری) |
| اثرات ارتعاشی | <±1٪ از حداکثر محدوده (10~60Hz، S=0.07mm؛ 60~150Hz، g=9.8m/s2، در هر جهت) |
| سطح دقت | درجه 0.1، درجه 0.2 |
| اتصال فرآیند | فلنج (اختیاری) |
| سطح حفاظت | IP65 (اختیاری) |
| درجه ضد انفجار | Exia II CT6,Exd II BT5 (اختیاری) |
فیلد کاربردی ترانسمیتر سنسور فشار NY3051
ترانسمیتر دیفرانسیل فشار/فشار هوشمند سری NP3051 برای اندازه گیری سطح مایع مخزن ذخیره سازی در صنایعی مانند نفت خشک، صنایع شیمیایی، برق، صنایع سبک و پزشکی مناسب است. این یک سطح سنج پرکاربرد است.
