جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری سطح مایع | محدوده اندازه گیری: | 0 تا 6 متر |
|---|---|---|---|
| خروجی اینورتر: | 4 ... 20 میلی آمپر (تغذیه برق 24 VDC) | دمای فرآیند: | -50~~350℃ |
| فشار فرآیند: | -0.1~~16MPa | اتصال فرآیند: | فلنج (اختیاری) |
| فرم نصب: | جانبی، نصب شده در بالا | جنس بدنه اصلی: | 304,316 |
| برجسته: | ترانسمیتر سطح مغناطیسی فلپ,فلومتر نوع فلپ مغناطیسی مایع,سطح سنج شناور مغناطیسی 20 میلی آمپر |
||

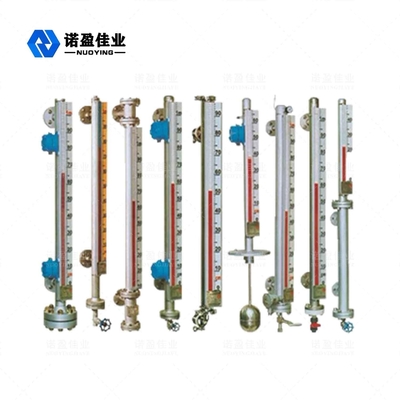

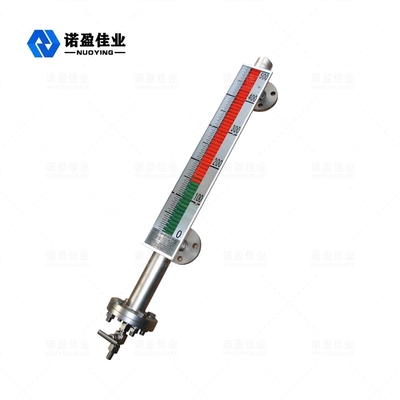

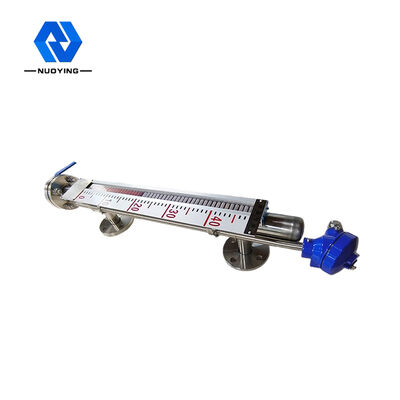

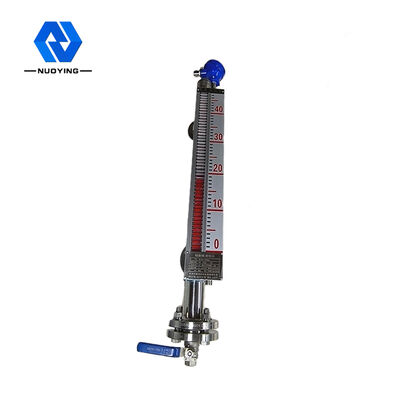

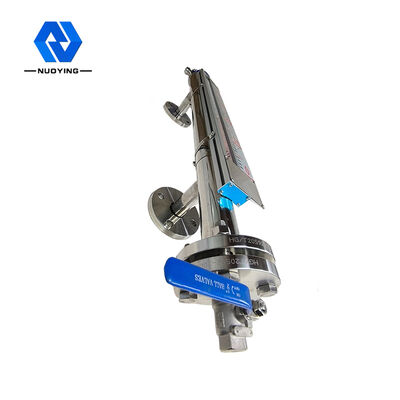

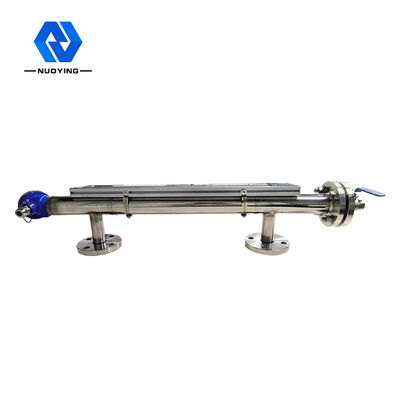

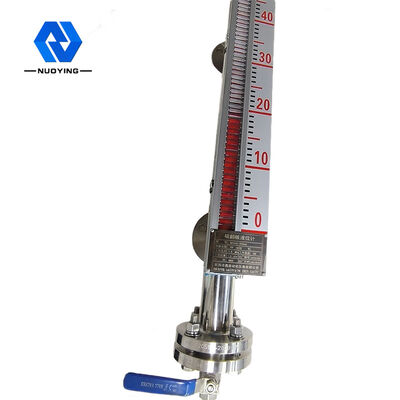

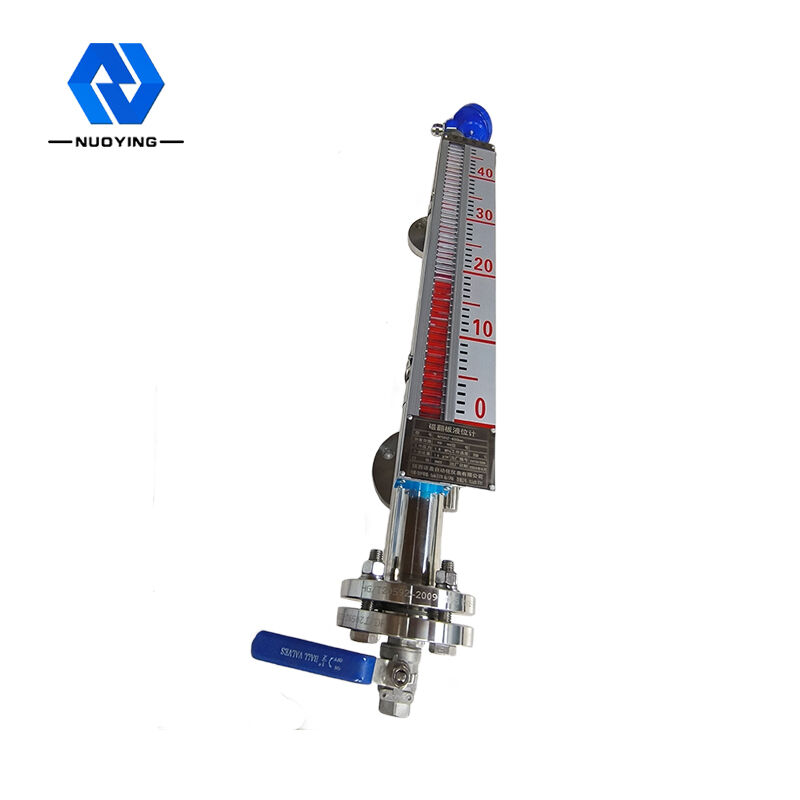

سطح فلپ مغناطیسی مایع NYUHZ 20 میلی آمپری با تخفیف
اصل کار سطح فلپ مغناطیسی NYUHZ
سطح فلپ مغناطیسی را می توان در انواع برج ها، مخازن، مخازن، مخازن کروی و بویلرها و سایر تجهیزات برای تشخیص سطح متوسط استفاده کرد.متر سطح فلپ مغناطیسی می تواند بسیار آب بندی، ضد نشت و مناسب برای دمای بالا، فشار بالا و مقاومت در برابر خوردگی باشد.
سطح فلپ مغناطیسی دارای یک حفره (به نام لوله اندازه گیری یا لوله بدنه اصلی) است که شناور را نگه می دارد و حفره از طریق فلنج یا اتصال مناسب دیگر به ظرف متصل می شود.محفظه توسط فلنج یا سایر اتصالات مناسب به ظرف متصل می شود تا یک پیوند ایجاد شود.طبق اصل دستگاه اتصال، با تغییر سطح مایع در ظرف بالا و پایین، سطح مایع در محفظه همان ارتفاع سطح مایع در ظرف است.سطح مایع داخل محفظه همان ارتفاع است، بنابراین شناور داخل محفظه را به سمت بالا و پایین حرکت می دهد و با سطح مایع داخل ظرف بالا و پایین می رود.در این زمان ما نمی‌توانیم سطح مایع را ببینیم، بنابراین یک صفحه نمایش ستونی مغناطیسی در خارج از حفره نصب می‌شود. وقتی سطح در ظرف اندازه‌گیری شده بالا و پایین می‌رود، شناور مغناطیسی در لوله بدنه سطح‌سنج نیز بالا و پایین می‌رود. و آهنربای دائمی داخل شناور از طریق کوپلینگ مغناطیسی به نشانگر ستون تلنگر مغناطیسی منتقل می شود و ستون تلنگر قرمز و سفید را به سمت چرخش 180 درجه سوق می دهد هنگامی که سطح مایع بالا می رود، ستون تلنگر از سفید به قرمز تغییر می کند و هنگامی که مایع سطح پایین می‌آید، ستون تلنگر از قرمز به سفید تغییر می‌کند، و محل اتصال قرمز و سفید نشانگر ارتفاع واقعی سطح مایع در داخل ظرف است، بنابراین به نشانه‌ای واضح از سطح مایع دست می‌یابد.
ویژگی طراحی سطح فلپ مغناطیسی NYUHZ
1. ساختار ساده، محکم و قابل اعتماد، عملیات پایدار.
2. مقیاس نمایش میدان واضح، چشم نواز و به راحتی قابل خواندن است.
3. می تواند سطح مایع خورنده، قابل اشتعال، سمی، دمای بالا، هم زده و آلوده را اندازه گیری و نشان دهد.
4. انواع فرم های نصب، انواع فرم های اتصال را می توان انتخاب کرد.
5. محدوده فشار طراحی از خلاء کامل تا 10MPa است.
6. محدوده دمای طراحی -160 ~ 450 ℃.
7. طراحی حرفه ای برای فشار و دمای خاص در دسترس است.
پارامترهای فنی سطح فلپ مغناطیسی NYUHZ
| کاربرد معمولی | اندازه گیری سطح مایع |
| فرم نصب | جانبی، نصب شده در بالا |
| جنس بدنه اصلی | 304,316 |
| محدوده اندازه گیری | 0 تا 6 متر |
| دقت اندازه گیری | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (اختیاری) |
| تراکم متوسط | ≥0.425 گرم در سانتی متر مکعب |
| اختلاف چگالی | ≥0.1 گرم در سانتی متر مکعب |
| ویسکوزیته متوسط | ≤0.4Pa.S |
| کنترل خروجی | 220VAC,1A |
| خروجی اینورتر | 4 ... 20 میلی آمپر (تغذیه برق 24 VDC) |
| دمای فرآیند | -50~~350℃ |
| فشار فرآیند | -0.1~~16MPa |
| اتصال فرآیند | فلنج (اختیاری) |
| وضوح | ± 1 میلی متر |
| سطح حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | Exia II CT6 Ga، Exd II CT6 Gb |
فیلد کاربردی سطح فلپ مغناطیسی NYUHZ
سطح سنج مایع فلپ مغناطیسی برای نمایش سطح مایع در ظروف مواد شیمیایی، نفت و سایر تجهیزات صنعتی مناسب است.سطح سنج مایع فلپ مغناطیسی را می توان با یک سنج سطح مایع و یک سوئیچ سطح مایع برای انتقال سیگنال از راه دور نصب کرد.توپ شناور با فرآیندهای خاصی مانند دمای بالا، فشار بالا و چگالی کم طراحی شده است و انتخاب مواد مختلف مانند تیتانیوم، 316L و PTFE می تواند محصول را تضمین کند.مناسب برای هر نیاز اندازه گیری میدان سطح مایع.در حال حاضر، سنج سطح مایع فلپ مغناطیسی به طور گسترده ای در اندازه گیری و کنترل سطح مایع در صنایع نفت، شیمیایی، متالورژی، برق، مواد غذایی، دارویی، کاغذ سازی و سایر صنایع استفاده می شود.
