جزئیات محصول:
|
| کاربرد معمولی: | مایع، گرد و غبار، ذرات جامد | مواد آنتن: | کابل انعطاف پذیر، PTFE، 304 (اختیاری) |
|---|---|---|---|
| محدوده اندازه گیری: | 30 متر | منبع تغذیه: | 24VDC (دو خط، چهار خط) |
| دمای متوسط: | -40~+130℃،-40~+250℃ | فشار فرآیند: | -0.1~4.0MPa |
| اتصال فرآیند: | نخ، فلنج (اختیاری) | خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... |
| برجسته: | فرستنده سطح رادار هدایت شونده 30 متری,فرستنده سطح رادار موج هدایت گرد و غبار,سنسور سطح رادار هدایت مایع |
||

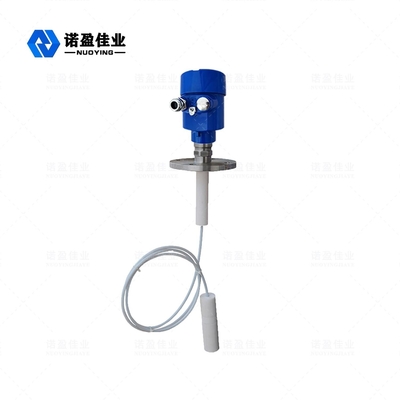

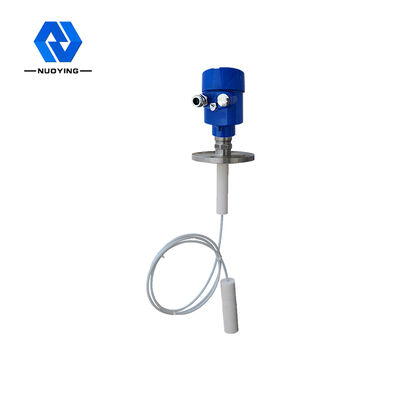

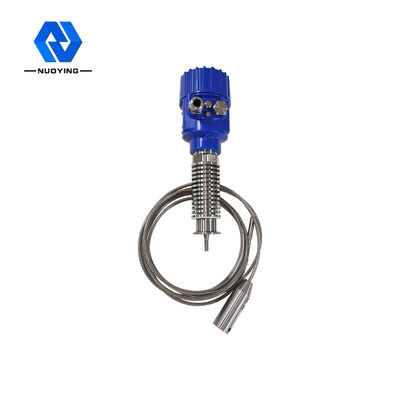

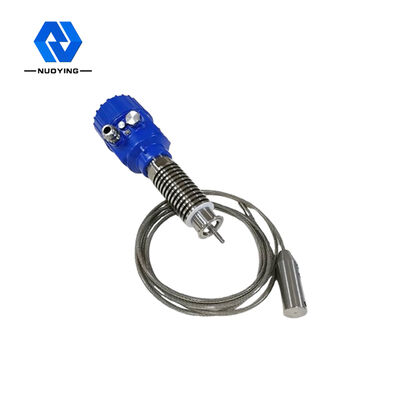

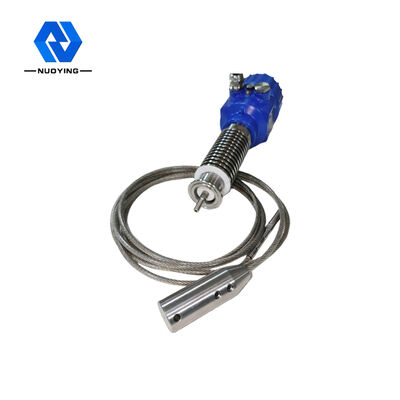

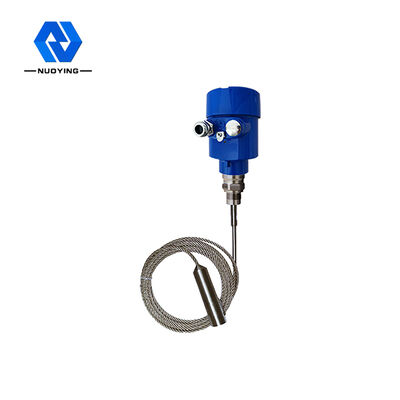

فروش داغ 30 متر تماس با فرستنده سطح رادار هدایت شونده NYRD701
اصل کار فرستنده سطح رادار هدایت شونده NYRD701
پالس مایکروویو با فرکانس بالا ارسال شده توسط رادار موج هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود.هنگام مواجهه با محیط اندازه گیری شده، به دلیل تغییر ناگهانی ثابت دی الکتریک باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله از محیط اندازه گیری شده است.
ورودی:
رادار موج هدایت شونده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرا می تواند از طریق قطعات الکترونیکی به سیگنال سطح مواد تبدیل شود.پروب پالس با فرکانس بالا را ارسال می کند و در طول پروب کابل یا میله منتشر می شود.هنگامی که پالس با سطح ماده برخورد می کند، به عقب منعکس شده و توسط گیرنده در دستگاه دریافت می شود و سیگنال فاصله به سیگنال سطح ماده تبدیل می شود.
سیگنال منعکس شده به مدار الکترونیکی ابزار در طول پروب کابل یا میله منتقل می شود.ریزپردازنده سیگنال را پردازش می کند و پژواک تولید شده توسط پالس مایکروویو روی سطح ماده را شناسایی می کند.تشخیص صحیح سیگنال اکو توسط نرم افزار پالس تکمیل می شود.
فاصله D از سطح ماده متناسب با سفر زمان پالس T است:
D=C×T/2 (C سرعت نور است).
از آنجایی که فاصله E مخزن خالی مشخص است، سطح ماده L برابر است با:
L=ED
خروجی:
با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی تنظیم می‌شود.پارامترهای برنامه به طور خودکار دستگاه را با محیط اندازه گیری مطابق با خروجی 4-20mA تطبیق می دهند.
ویژگی طراحی فرستنده سطح رادار هدایت شونده NYRD701
1. سطح سنج رادار هوشمند از فناوری پیشرفته پردازش مایکروویو و فناوری پردازش اکو کشف اکو منحصر به فرد استفاده می کند.اندازه گیری تماس، دقت اندازه گیری بالا، اندازه گیری دقیق تر.در عین حال رادار موج هدایت شونده در برابر چسبندگی مقاوم بوده و تحت تاثیر دمای خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
2. انواع حالت های اتصال فرآیند و انواع اجزای تشخیص، سطح سنج های موج هدایت شونده رادار سری 70X را برای شرایط کاری پیچیده و برنامه های کاربردی مناسب می کند.مانند دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
3. با حالت کار پالس، این محصول دارای قدرت انتشار بسیار کم است و می تواند در ظروف مختلف فلزی و غیر فلزی بدون آسیب به بدن انسان و محیط نصب شود.
پارامترهای فنی فرستنده سطح رادار هدایت شونده NYRD701
| کاربرد معمولی | مایع، گرد و غبار، ذرات جامد |
| مواد آنتن | کابل انعطاف پذیر، PTFE، 304 (اختیاری) |
| محدوده اندازه گیری | 30 متر |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40~+130℃،-40~+250℃ |
| فشار فرآیند | -0.1~4.0MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
فیلد کاربردی فرستنده سطح رادار هدایت شونده NYRD701
1. نیروگاه ها: مخازن، پمپ های سیلو، ملاقه های بخار، ذخیره سازی خاکستر، مخازن نفت و غیره.
2. میدان نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، جداکننده های سه فاز، مخازن ته نشینی، مخازن فاضلاب، مخازن گل حفاری و غیره.
3. شیمیایی: برج تقطیر نفت خام، سیلو مواد خام، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.
4. متالورژی: سیلوهای مواد خام، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.
5. منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، پایش سطح آب رودخانه ها، هشدار سیل ناگهانی، سیل شهری و غیره.
6. مواد غذایی: کارخانه آب میوه، کارخانه شیر، مخزن ذخیره شکر خام، مخزن ذخیره رب گوجه فرنگی، مخزن ذخیره آبجو و غیره.
7. داروها: مخازن ذخیره سازی دارویی چینی، جداکننده ها، مخازن تخمیر و غیره.
8. تصفیه آب: مخازن، مخازن، مخازن تصفیه آب، مخازن رسوب، چاه های عمیق، شبکه های آب آشامیدنی و غیره.
9. کاغذ: سیلو مواد خام، برج ذخیره سازی، درام خشک کن، سیلو ذخیره مواد شیمیایی و غیره.
10. سایر: معدن، معدن زغال سنگ، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
