جزئیات محصول:
|
| کاربرد معمولی: | جامدات، ذرات و گرد و غبار | مواد آنتن: | 316 لیتر (اختیاری) |
|---|---|---|---|
| محدوده اندازه گیری: | 35 میلیون | منبع تغذیه: | 24VDC (دو خط، چهار خط) |
| دمای متوسط: | -40 ~ 250 ℃ | اتصال فرآیند: | براکت، فلنج (اختیاری) |
| فشار فرآیند: | -0.1~4.0MPa | فرم آنتن: | نوع شاخ |
| برجسته: | فرستنده سطح نوع رادار ذرات,سوئیچ سطح رادار گرد و غبار,سنسور سطح رادار 35 متر |
||

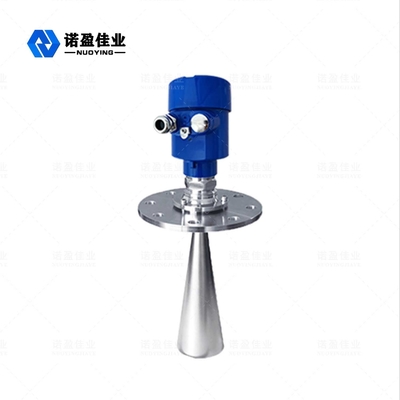

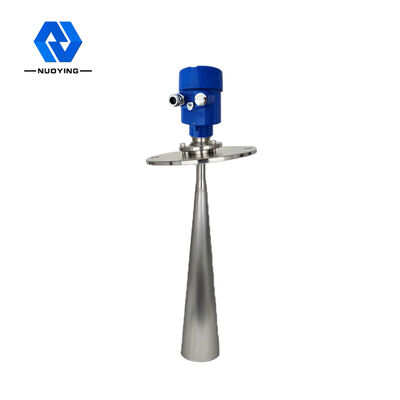

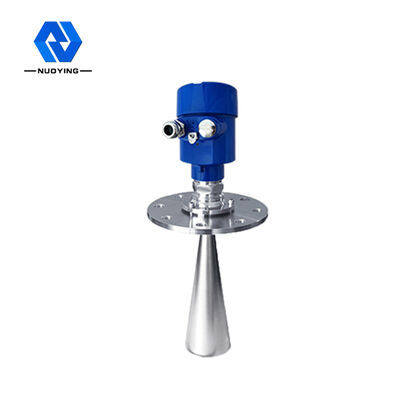

فرستنده سطح رادار 26 گیگاهرتزی NYRD809 نوع شیپور با تخفیف
اصل کار فرستنده سطح رادار 26 گیگاهرتز NYRD809
آنتن سطح رادار یک پالس مایکروویو باریک ساطع می کند و آن را از طریق آنتن به پایین منتقل می کند.پس از تماس پالس با سطح محیط مورد اندازه گیری، دوباره منعکس شده و توسط سیستم آنتن پذیرفته می شود و سیگنال را به قسمت مدار الکترونیکی منتقل می کند که به طور خودکار به سیگنال موقعیت جسم تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است، مدت زمانی که طول می کشد تا امواج الکترومغناطیسی به هدف برسند و به گیرنده منعکس شوند تقریباً آنی است.)

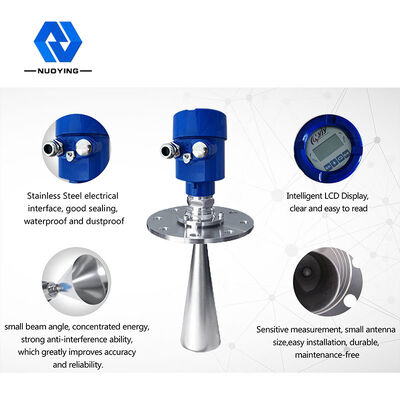

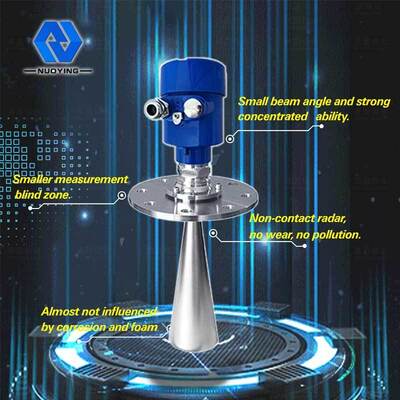

ویژگی طراحی فرستنده سطح رادار 26GHz NYRD809
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. ناحیه کور اندازه گیری کوچکتر است و برای اندازه گیری مخزن کوچک می توان نتایج خوبی به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
8. فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم.
پارامترهای فنی فرستنده سطح رادار 26GHz NYRD809

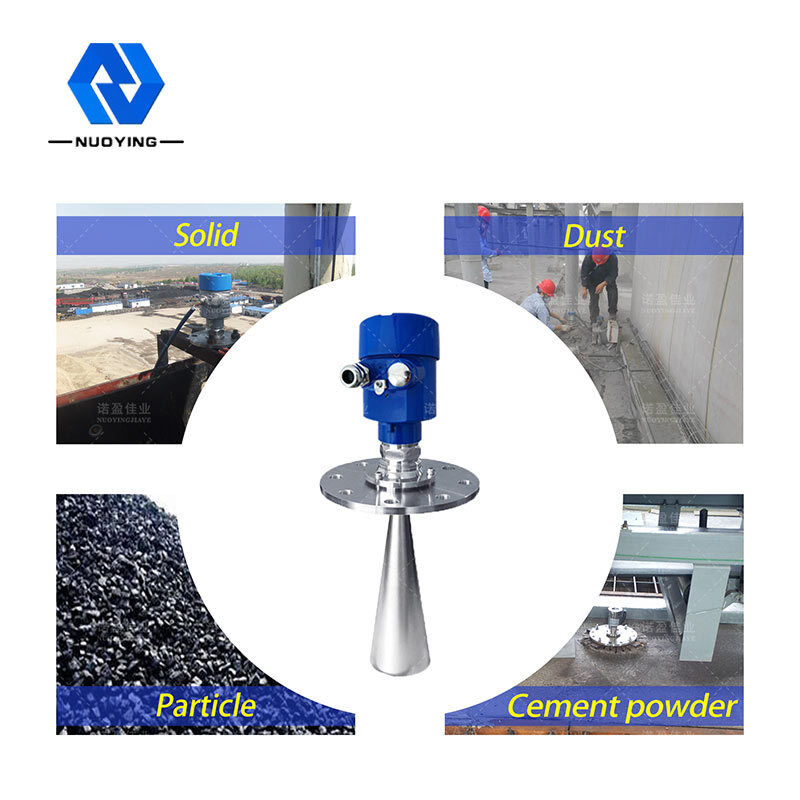

| کاربرد معمولی | جامدات، ذرات و گرد و غبار قوی. |
| مواد آنتن | 316 لیتر (اختیاری) |
| محدوده اندازه گیری | 35 متر |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دمای متوسط | -40 ~ + 250 ℃ |
| اتصال فرآیند | براکت، فلنج (اختیاری) |
| فشار فرآیند | -0.1~4.0MPa |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.

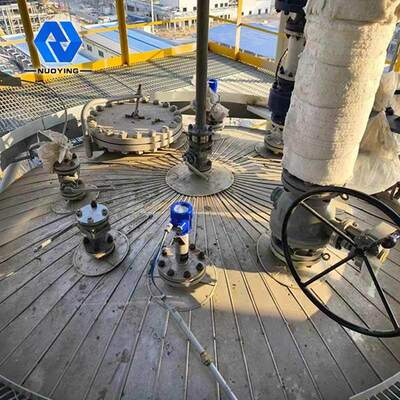

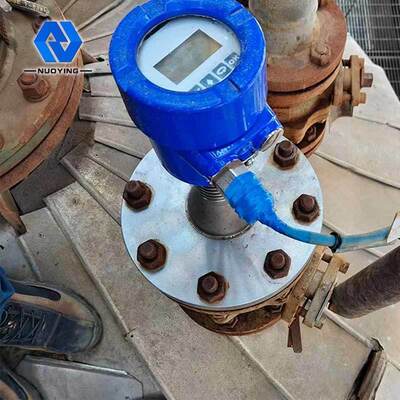

فیلد کاربردی فرستنده سطح رادار 26 گیگاهرتز NYRD808
1. نیروگاه ها: مخازن، ملاقه های بخار و غیره.
2. میدان نفتی: جداکننده های سه فاز، مخازن ته نشینی، مخازن فاضلاب، مخازن گل حفاری و غیره.
3. شیمیایی: سیلو مواد خام، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.
4. متالورژی: سیلوهای مواد خام، سیلوهای مواد کمکی و غیره.
5. مواد غذایی: مخزن ذخیره شکر خام و غیره
6. داروها: مخازن ذخیره سازی دارویی چینی، جداکننده ها، مخازن تخمیر و غیره.
7. کاغذ: سیلو مواد خام، برج ذخیره سازی، درام خشک کردن، سیلو ذخیره مواد شیمیایی و غیره.
8. سایر: معدن، معدن زغال سنگ، حفاظت از محیط زیست و سایر صنایع.
