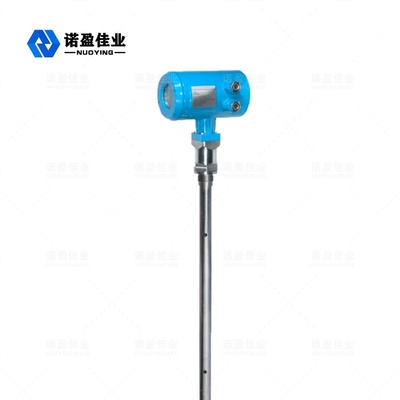

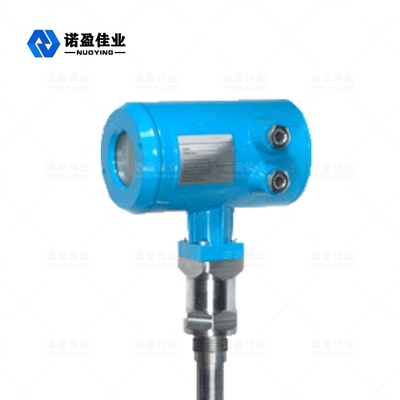

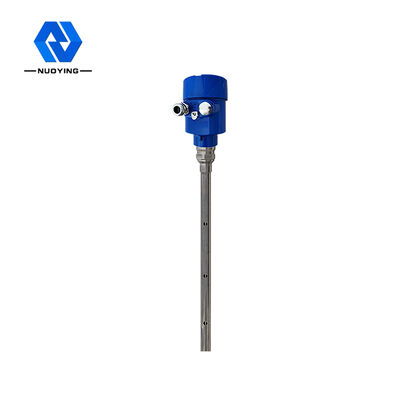

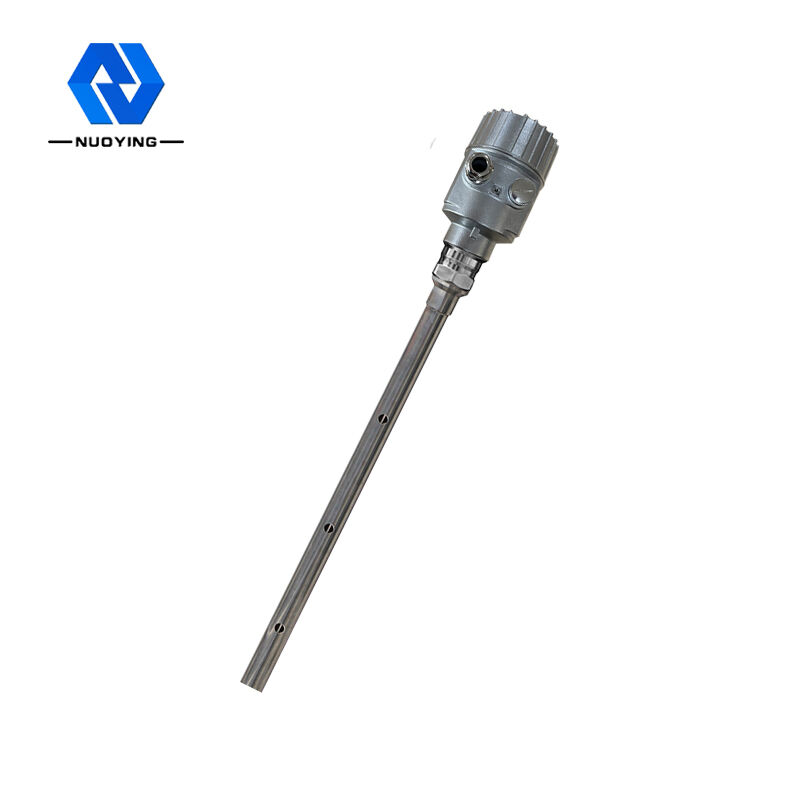

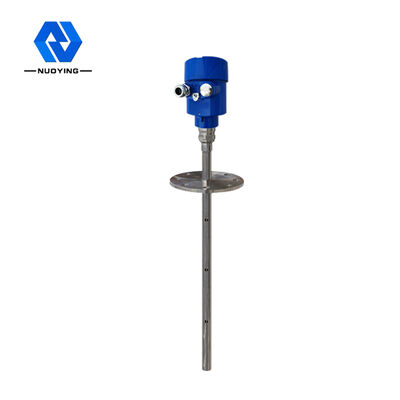

NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر

NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر

NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر
NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر

تصویر بزرگ :  NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر

جزئیات محصول:
محل منبع: شیان، شانشی، چین
نام تجاری: NUOYINGJIAYE
گواهی: CE,ATEX,SIL
شماره مدل: NYRD704
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: $550~$850/pcs
جزئیات بسته بندی: جعبه چوبی (بسته بندی استاندارد صادراتی)
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 1000 عدد در ماه

NYRD704 سطح رادار موج هدایت شونده کواکسیال محدوده اندازه گیری کیس بزرگ 6 متر

شرح
مدل محصولات: NYRD704 نوع آنتن: نوع میله؛ کواکسیال
مواد آنتن: 304,316 (اختیاری) نمونه گیری اکو: 55 بار در ثانیه
محدوده اندازه گیری: 6 متر دقت اندازه گیری: ± 1 میلی متر
دمای فرآیند: -40 تا 130 درجه سانتیگراد فشار فرآیند: -0.1~2.0MPa
برجسته:

رادار موج هدایت شونده

,

سطح سنج رادار کواکسیال

,

سطح سنج رادار اندازه گیری 6 متر

اندازه گیری سطح رادار موج هدایت شونده کواکسیال NYRD704 1.8 گیگاهرتز، محفظه آبی بزرگ محدوده اندازه گیری 6 متر





اصل کار سطح سنج رادار موج هدایت شونده NYRD704 1.8GHz



سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی ازسطح سنجپالس منعکس می شود تا یک پژواک ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.



پارامتر فنی سطح سنج رادار موج هدایت شونده NYRD704 1.8GHz

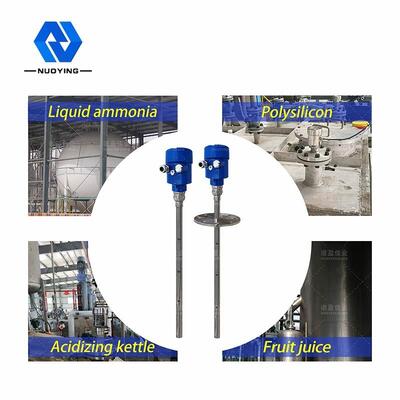

کاربرد معمولی مایعات، به ویژه آنهایی که دارای ثابت دی الکتریک پایین هستند
فرکانس انتقال 1.8 گیگاهرتز
مدل محصولات NYRD704
نوع آنتن نوع میله؛ کواکسیال
مواد آنتن 304,316 (اختیاری)
نمونه گیری اکو 55 بار در ثانیه
محدوده اندازه گیری 6 متر
دقت اندازه گیری ± 1 میلی متر
منبع تغذیه 24VDC،220VAC (اختیاری)
خروجی سیگنال 4...20mA/HART/RS485/Modbus...
دمای فرآیند -40 تا 130 درجه سانتیگراد
فشار فرآیند -0.1~2.0MPa
رویه اتصال فلنج، آج (اختیاری)
سطح حفاظت IP67
درجه ضد انفجار Exia II CT6 Ga



توجه: محصولات را می توان با توجه به نیاز خاص کاربران سفارشی کرد!

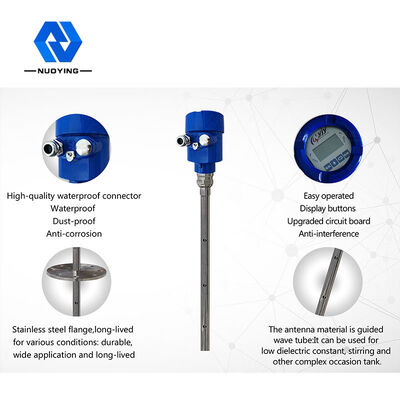

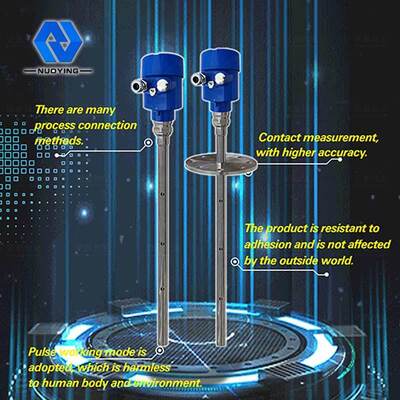

ویژگی های طراحی سطح سنج رادار موج هدایت شونده NYRD704 1.8GHz



1. با استفاده از حالت پالس کار، محصول دارای قدرت انتشار بسیار کم است و می تواند در ظروف مختلف فلزی و غیر فلزی بدون آسیب به بدن انسان و محیط نصب شود.



2. انواع روش های اتصال فرآیند و انواع اجزای تشخیص، گیج های سطح رادار موج هدایت شونده سری 70X را برای شرایط کاری پیچیده و کاربردهای مختلف مناسب می سازد.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.



3. سطح رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو دیسکاوری، اندازه گیری تماس، دقت اندازه گیری بالا و اندازه گیری دقیق تر استفاده می کند.در عین حال رادار موج هدایت شونده در برابر چسبندگی مقاوم بوده و تحت تاثیر محیط خارجی مانند دمای متوسط ​​و چسبندگی قرار نمی گیرد.



راهنمای نصب سطح سنج رادار موج هدایت شونده NYRD704 1.8 گیگاهرتز



راهنمای نصب زیر برای پروب های کابل و میله برای اندازه گیری ذرات جامد و مایع مناسب است.پروب لوله ای کواکسیال فقط روی جسم مایع اعمال می شود.



24VDC In line GWR Level Transmitter 4-20mA 6m Measuring range 0



موقعیت نصب سطح سنج رادار موج هدایت شونده NYRD704 1.8 گیگاهرتز



سعی کنید از خروجی و ورودی دوری کنید.

کنتور نباید دیواره داخلی مخزن مخازن فلزی و مخازن پلاستیکی را لمس کند.اگر مخزن فلزی باشد، متر سطح مواد نباید در مرکز مخزن نصب شود.

پیشنهاد می شود در 1/4 قطر سیلو نصب شود.

پروب های کابلی یا میله ای باید فاصله ای از دیواره مخزن را حداقل 30 سانتی متر حفظ کنند.

کف پروب باید حدود 30 میلی متر تا کف مخزن باشد.

کاوشگر باید حداقل 200 میلی متر از موانع داخل مخزن فاصله داشته باشد.

سنسور را می توان در مرکز بالای مخزن نصب کرد، اگر پایین ظرف مخروطی باشد، بنابراین می توان اندازه گیری را به پایین مخزن برد.
