جزئیات محصول:
|
محدوده اندازه گیری: | 0.05-150 متر | منبع تغذیه: | 24VDC, 220VAC |
---|---|---|---|
خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | فشار فرآیند: | -0.1~2.0MPa |
اتصال فرآیند: | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) | دمای فرآیند: | -40 ~ + 130 ℃، - 40 ~ + 260 ℃ (≥ 260 ℃ را می توان سفارشی کرد) |
کاربرد معمولی: | موارد با شرایط فرآیند پیچیده؛ دقت بالا و اندازه گیری سطح بهداشتی بالا | ||
برجسته: | متر سطح رادار مایع با دقت بالا,فرستنده سطح رادار 20 میلی آمپر,فرستنده فشار مایع 80 گیگاهرتز |

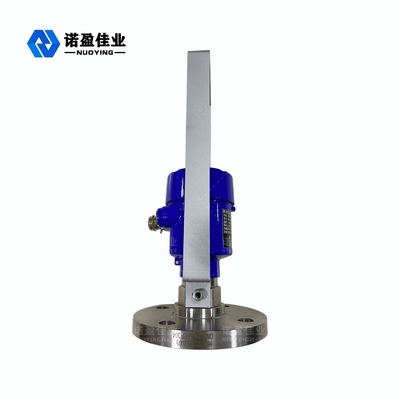

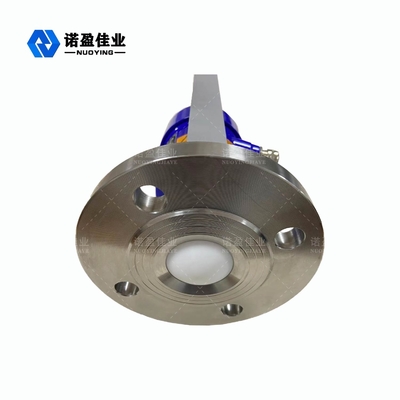

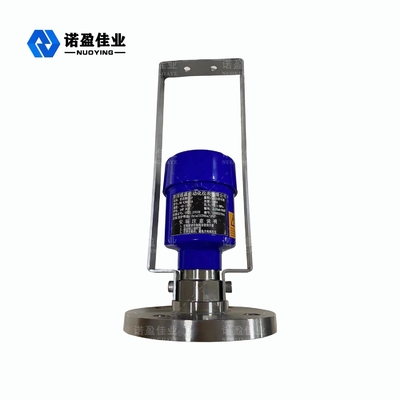

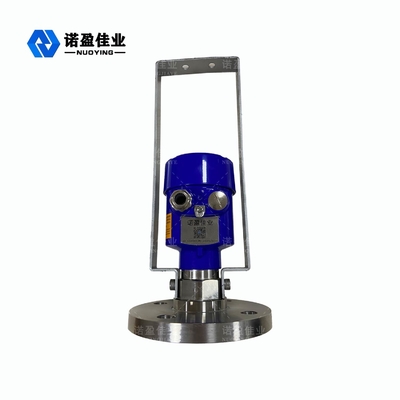

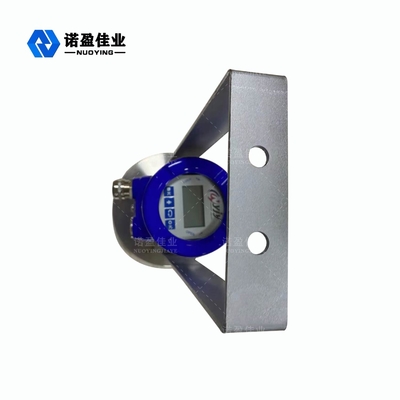

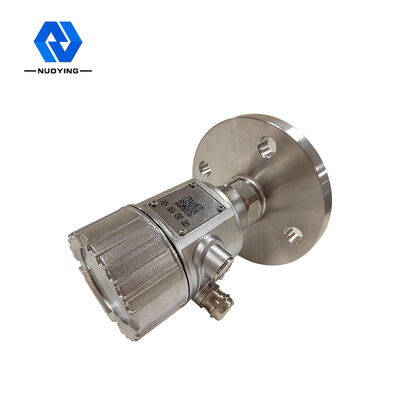

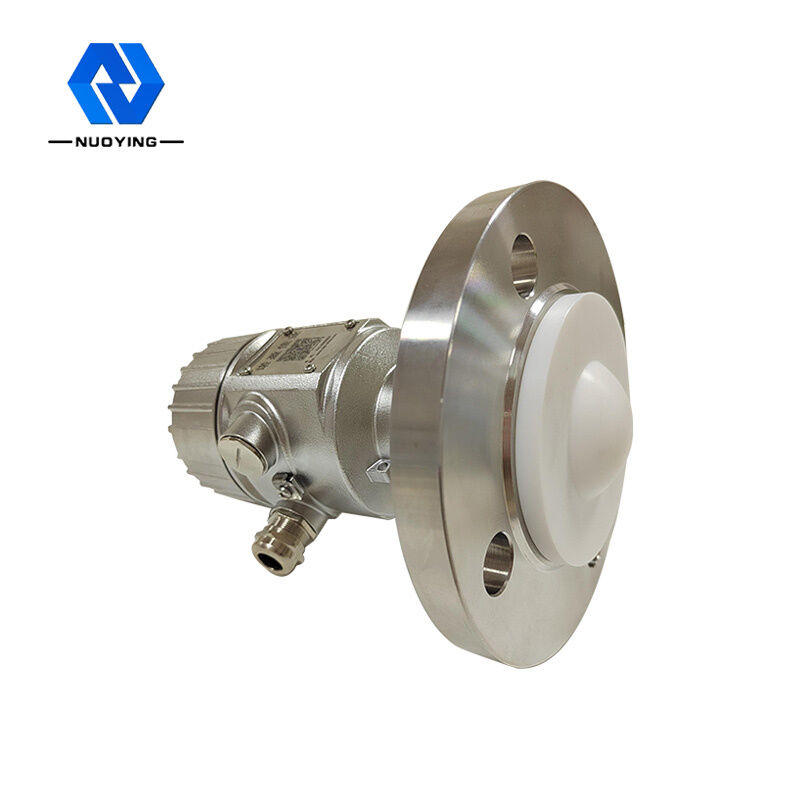

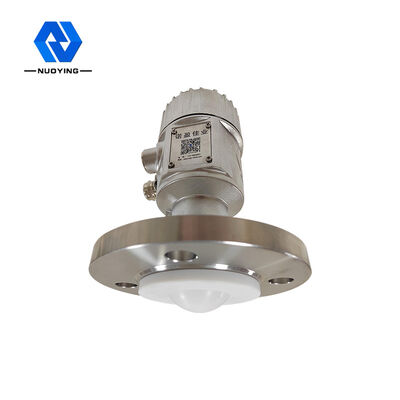

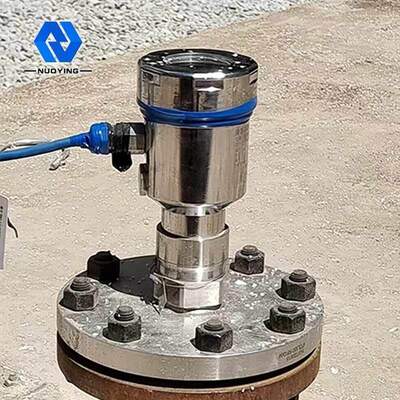

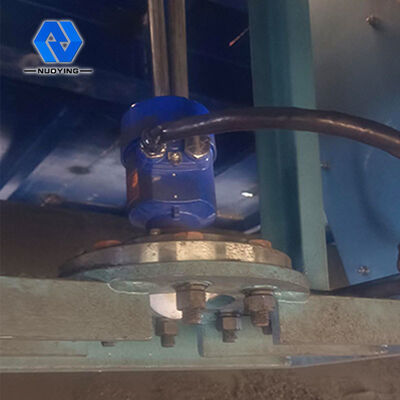

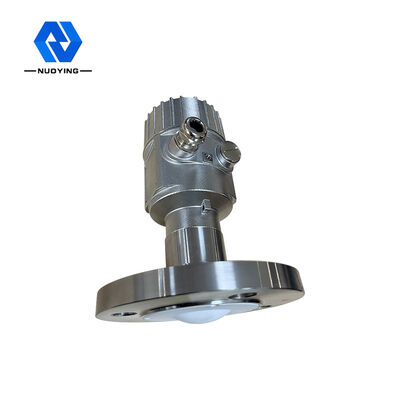

متر سطح رادار مایع با دقت بالا 80 گیگاهرتز NYRD900 4 - 20 میلی آمپر
اصل کار اندازه گیری سطح رادار 80 گیگاهرتز NYRD900
موج الکترومغناطیسی میلیمتری: موج الکترومغناطیسی در حوزه فرکانس 30-300 گیگاهرتز (طول موج 1-10 میلیمتر) معمولاً موج میلیمتری نامیده میشود، این موج در محدوده طول موج همپوشانی امواج مایکروویو و امواج مادون قرمز دور قرار دارد، بنابراین دارای ویژگیهای دو نوع طیفباند 76-81 گیگاهرتز کمترین منطقه شناخته شده و کاربردی تا کنون است.
محصول رادار NYRD900 FMCW (که به عنوان رادار موج سانتیمتری نیز شناخته می شود)، به دلیل استفاده از باند موج میلی متری با فرکانس بالاتر نسبت به رادار باند ku، در تشخیص هدف از راه دور، محیط دود و گرد و غبار قوی، کاربرد مهمی در تصویربرداری از راه دور و چند طیفی دارد. تصویربرداریو میتواند اهداف کوچکتر را شناسایی کند و موقعیتیابی دقیقتری نسبت به رادار مایکروویو با وضوح بالاتر و امنیت قویتر به دست آورد.
ویژگی طراحی سطح رادار 80GHz NYRD900
1. عملکرد گذرا خوب: بر اساس تراشه RF موج میلی متری COMS که خود توسعه یافته است.این تحقیق و توسعه مستقل است و دارای نرم افزار مستقل، تراشه مستقل است.
2. زاویه پرتو کوچک، اندازه آنتن کوچک و نصب آسان: هرچه زاویه پرتو کوچکتر باشد، تأثیر کمتری بر پروژه اندازه گیری شده دارد، که تا حد زیادی قابلیت اطمینان و دقت اندازه گیری را بهبود می بخشد.
3. انرژی کم: از بین بردن ماده مورد آزمایش آسان نیست.
4. محدوده اندازه گیری بزرگ و ناحیه کور کوچک: نتایج خوبی را می توان برای اندازه گیری قوطی کوچک نیز به دست آورد.
5. نفوذپذیری قوی: می توان از آن برای تشخیص ساختار داخلی مواد استفاده کرد.
پارامترهای فنی سطح رادار NYRD900 80GHz
کاربرد معمولی |
1. زاویه انتشار موج الکترومغناطیسی کمتر از 3 درجه است، مناسب برای اندازه گیری فضای باریک یا لوله موجبر. 2. مناسب برای مخازن بزرگ (150 متر) و مخازن کوچک (منطقه کور کوچک). 3. دقت بالا و اندازه گیری سطح بهداشتی بالا. 4. موارد با شرایط فرآیند پیچیده (اختلاط، میله گرمایش، نردبان، سقف شناور، گرد و غبار قوی، بخار قوی، و غیره) |
فرکانس انتقال | 76 هرتز-81 هرتز، عرض فرکانس اسکن FM 5 گیگاهرتز |
فرم آنتن | آنتن لنز، آنتن لنز ضد عفونی کننده |
مواد آنتن | PTFE، 304+PTFE |
محدوده اندازه گیری | 0.08-150 متر |
دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
منبع تغذیه | 24VDC، 220VAC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃، -40 ~ + 260 ℃ (≥260 ℃ را می توان سفارشی کرد) |
فشار فرآیند | -0.1~2.0MPa |
اتصال فرآیند | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) |
سطح حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia II CT6 Ga، Exd II CT6 Gb |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
