جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری سطح مایع | محدوده اندازه گیری: | 0 تا 6 متر |
|---|---|---|---|
| دقت اندازه گیری: | ± 3 میلی متر، ± 5 میلی متر | چگالی متوسط: | ≥0.425 گرم بر سانتی متر مکعب |
| اختلاف چگالی: | ≥0.1 گرم بر سانتی متر مکعب | ویسکوزیته متوسط: | ≤0.4Pa.S |
| کنترل خروجی: | 220VAC, 1A | خروجی انتقال: | 4~20mA (منبع تغذیه 24VDC) |
| برجسته: | ترانسمیتر سطح شناور مغناطیسی صفحه,سنسور سطح شناور مغناطیسی 6 متر,فرستنده سطح نوع شناور مغناطیسی فلنج |
||

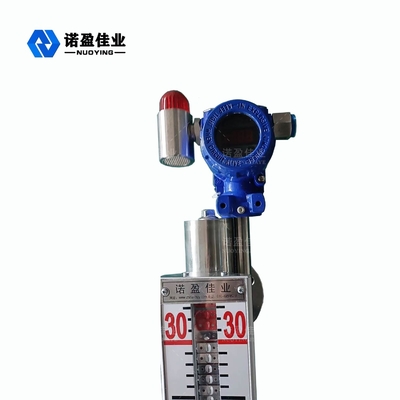

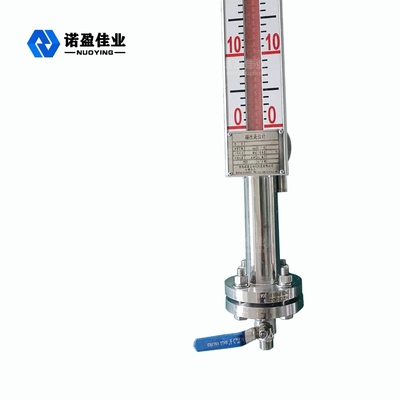

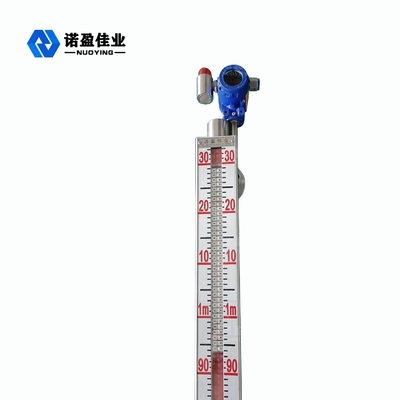

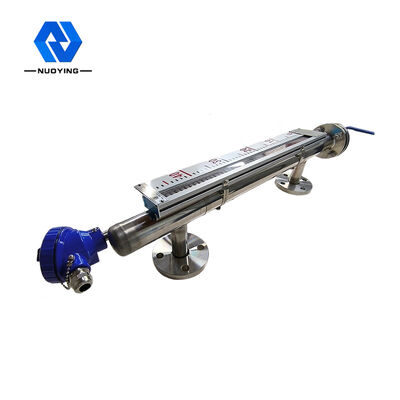

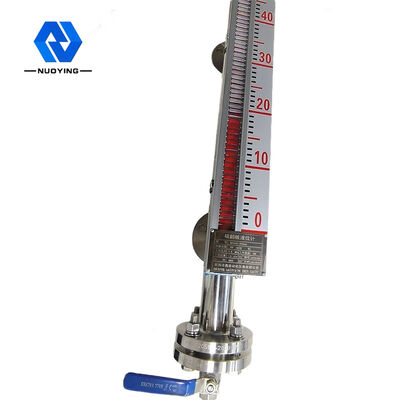

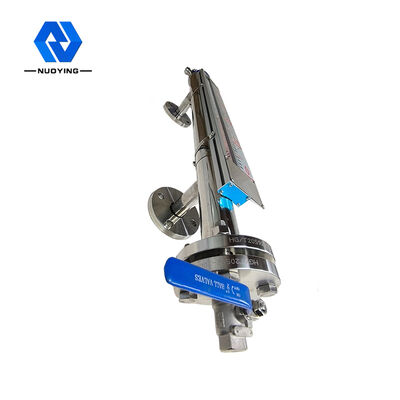

نصب و راه اندازی فرستنده سطح مغناطیسی صفحه NYUHZ چشم نواز با فلنج 6 متری
ترانسمیتر سطح مغناطیسی صفحه ای NYUHZاصول کارکرد، اصول جراحی، اصول عملکرد
متر مغناطیسی دارای یک محفظه است که حاوی یک توپ شناور است و حفره متصل استتوسط فلنج یا اتصال مناسب دیگربه ظرف .طبق اصل اتصال دهنده ها، با تغییر سطح مایع در ظرف، سطح مایع در حفره با سطح مایع در ظرف برابر است، بنابراین توپ شناور در محفظه به سمت بالا و پایین رانده می شود. با افزایش و کاهش سطح مایع در ظرف.در این مرحله، ما نمی‌توانیم سطح مایع را ببینیم، بنابراین یک نمایشگر مغناطیسی چرخشی در قسمت بیرونی حفره داریم.

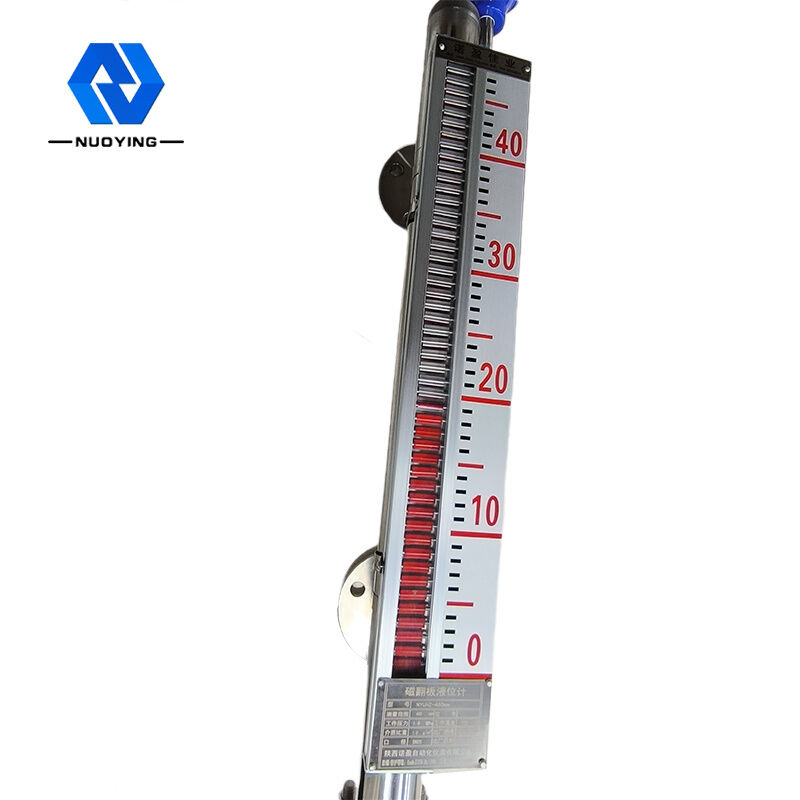

بین مایع غرق توپ شناور و قسمت شناور نصب شده استفولاد مغناطیسی دائمی در محل اتصال، زمانی که سطح مایع در ظرف اندازه‌گیری شده بالا و پایین می‌رود، شناور مغناطیسی در لوله بدنه سنج سطح مایع نیز افزایش می‌یابد.فولاد مغناطیسی دائمی در شناور با اتصال مغناطیسی به نشانگر ستون مغناطیسی منتقل می شود و غلتک های قرمز و سفید را به سمت چرخش 180 درجه سوق می دهد.هنگامی که سطح مایع بالا می رود، ستون تلنگر از سفید به قرمز تغییر می کند و زمانی که سطح مایع کاهش می یابد، منبرعکس است.Tنقطه اتصال قرمز و سفید نشانگر ارتفاع واقعی سطح مایع در داخل ظرف است، بنابراین نشانه واضحی از سطح مایع است.
ترانسمیتر سطح مغناطیسی صفحه ای NYUHZپارامتر فنی
| کاربرد معمولی | اندازه گیری سطح مایع |
| محدوده اندازه گیری | 0 تا 6 متر |
| دقت اندازه گیری | ± 3 میلی متر،± 5 میلی متر(اختیاری) |
| چگالی متوسط | ≥0.425 گرم بر سانتی متر مکعب |
| اختلاف چگالی | ≥0.1 گرم بر سانتی متر مکعب |
| ویسکوزیته متوسط | ≤0.4Pa.S |
| کنترل خروجی | 220VAC, 1A |
| خروجی انتقال | 4~20mA (منبع تغذیه 24VDC) |
| دمای فرآیند | -50 ~ 350 درجه سانتی گراد |
| فشار فرآیند | -0.1 ~ +16 مگاپاسکال |
| نرخ تمایز | ±lmm |
| اتصال فرآیند | فلنج (اختیاری) |
| درجه حفاظت | IP67 |
| درجه ضد انفجار: | Exia IICT6 Ga (اختیاری) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی شده بر اساسبهالزامات خاصازکاربران!
ترانسمیتر سطح مغناطیسی صفحه ای NYUHZویژگی های طراحی
◎ساختار ساده، جامد و قابل اعتماد، عملیات پایدار.
◎مقیاس نمایش صحنه واضح است و خواندن آن چشم نواز است.
◎سطوح مایعی که می‌توان اندازه‌گیری کرد و نشان داد که خورنده، قابل اشتعال، سمی، دمای بالا، تحریک‌پذیر و آلوده است.
◎فرم‌های نصب متعدد، فرم‌های اتصال متعدد می‌توانند اختیاری باشند.
◎ محدوده فشار طراحی از خلاء کامل تا 10 مگاپاسکال.
◎ محدوده دمای طراحی - 160 ~ 450 + درجه سانتی گراد.
◎طراحی حرفه ای برای فشار و دمای خاص.
ترانسمیتر سطح مغناطیسی صفحه ای NYUHZالزامات نصب
ترانسمیتر سطح مغناطیسی صفحه ای NYUHZفیلد برنامه
سطح سنج فلپ مغناطیسی را می توان برای تشخیص سطح متوسط انواع برج ها، مخازن، شیارها، ظروف کروی و بویلرها استفاده کرد.گیج سطح فلپ مغناطیسی می تواند آب بندی بالا، ضد نشت و مناسب برای دمای بالا، فشار بالا، موارد مقاوم در برابر خوردگی را به دست آورد.
