| نام تجاری: | NUOYINGJIAYE |
| Model Number: | NYRD805 |
| مقدار تولیدی: | 1 عدد |
| قیمت: | $450 to $1700 /pcs |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 عدد / قبل از ماه |

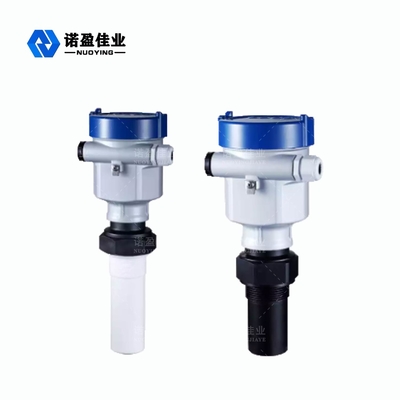

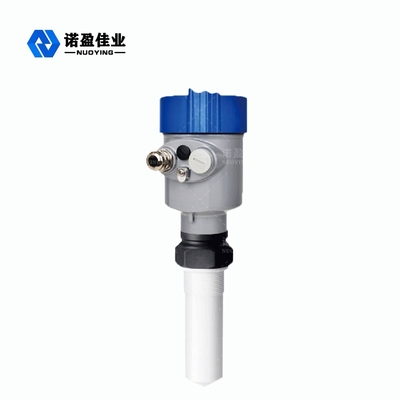

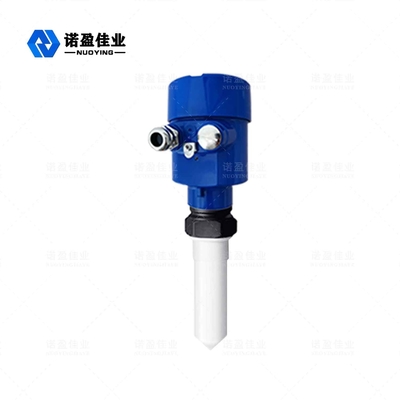

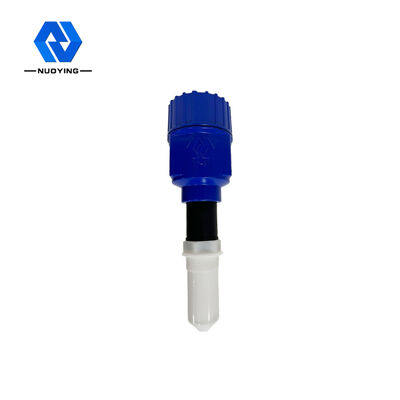

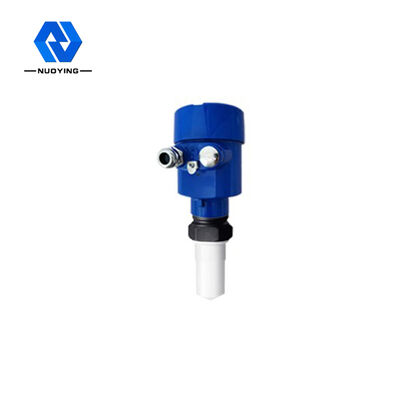

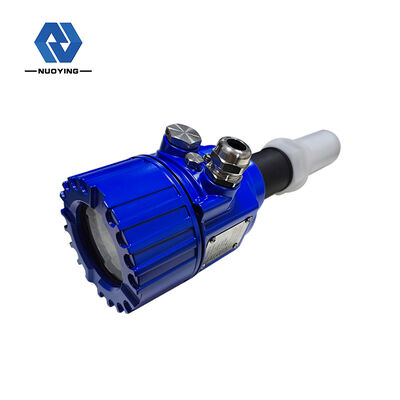

سطح سنج رادار مایع نوع میله ای NYRD805 با آنتن PTFE 26 گیگاهرتز
اصل کار اندازه گیری سطح رادار 26 گیگاهرتز NYRD805
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح راداری با فرکانس بالا با فرکانس 26 گیگاهرتز با حداکثر فاصله اندازه گیری 80 متر است.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال با سرعت بالاتر را انجام دهد و باعث می شود که این ابزار در کتری واکنش، سطل جامد و برخی شرایط اندازه گیری پیچیده استفاده شود.
آنتن موقعیت شی رادار یک پالس مایکروویو باریک از خود ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود.سیگنال به بخش مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح جسم تبدیل می شود (از آنجایی که پالس ها بسیار سریع حرکت می کنند، مدت زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریباً آنی است).
پارامترهای فنی سطح رادار 26GHz NYRD805
| کاربرد معمولی | مایع با فرآیند ساده |
| نمونه محصول | NYRD801 |
| مواد آنتن | PTFE |
| محدوده اندازه گیری | 10 متر |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| دمای فرآیند | -40 ~ + 130 ℃ |
| فشار فرآیند | -0.1~0.3MPa |
| منبع تغذیه | 24VDC (دو خط، چهار خط) |
| دقت | ＜0.1% FS |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
ویژگی طراحی سطح رادار 26GHz NYRD805
1. اندازه آنتن کوچک است، آسان برای نصب.رادار غیر تماسی، بدون سایش، بدون آلودگی.
2. به سختی تحت تاثیر خوردگی و فوم.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
3. محیط گرد و غبار شدید تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
4. طول موج کوتاهتر، بازتاب بهتر برای سطوح جامد شیبدار.
5. زاویه پرتو کوچک و انرژی متمرکز.
6. ناحیه کور اندازه گیری کوچکتر است و برای اندازه گیری مخزن کوچک می توان نتایج خوبی به دست آورد.
7. نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.
8. فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های ثابت دی الکتریک جامد و کم.
میدان کاربردی سطح رادار NYRD805 26GHz
1. نیروگاه ها: مخازن، پمپ های سیلو، ملاقه های بخار، ذخیره سازی خاکستر، مخازن نفت و غیره.
2. میدان نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، جداکننده های سه فاز، مخازن ته نشینی، مخازن فاضلاب، مخازن گل حفاری و غیره.
3. شیمیایی: برج تقطیر نفت خام، سیلو مواد خام، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.
4. متالورژی: سیلوهای مواد خام، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.
5. منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، پایش سطح آب رودخانه ها، هشدار سیل ناگهانی، سیل شهری و غیره.
6. مواد غذایی: کارخانه آب میوه، کارخانه شیر، مخزن ذخیره شکر خام، مخزن ذخیره رب گوجه فرنگی، مخزن ذخیره آبجو و غیره.
7. داروها: مخازن ذخیره سازی دارویی چینی، جداکننده ها، مخازن تخمیر و غیره.
8. تصفیه آب: مخازن، مخازن، مخازن تصفیه آب، مخازن رسوب، چاه های عمیق، شبکه های آب آشامیدنی و غیره.
9. کاغذ: سیلو مواد خام، برج ذخیره سازی، درام خشک کن، سیلو ذخیره مواد شیمیایی و غیره.
10. سایر: معدن، معدن زغال سنگ، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
