گیج نشانگر سنسور سطح روغن سنسور سطح سنسور مغناطیسی فلپ دمای بالا

سنسور درجه حرارت بالا سطح روغن سنج نشانگر سطح فلپ مغناطیسی

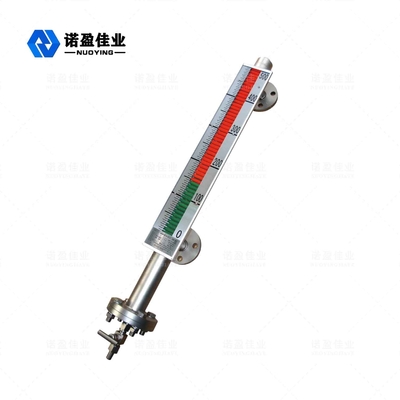

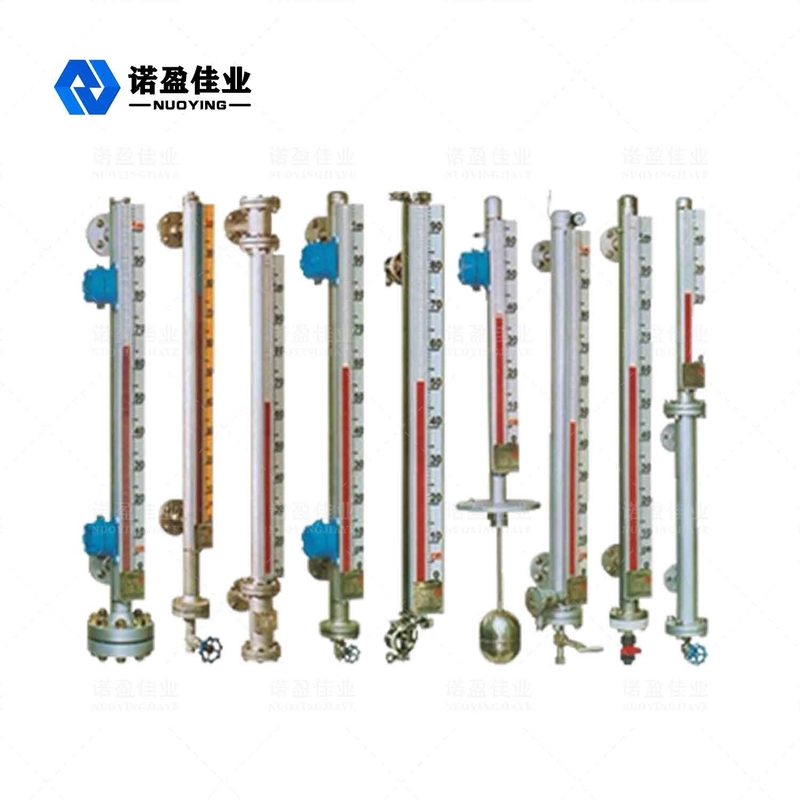

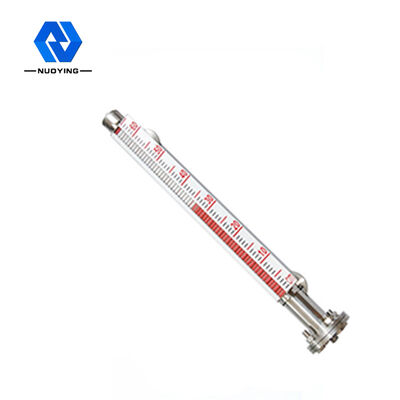

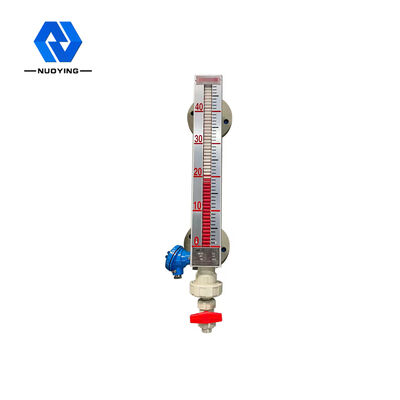

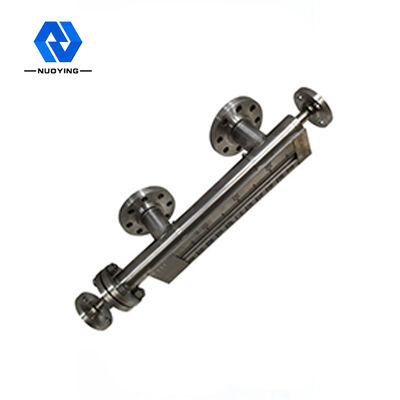

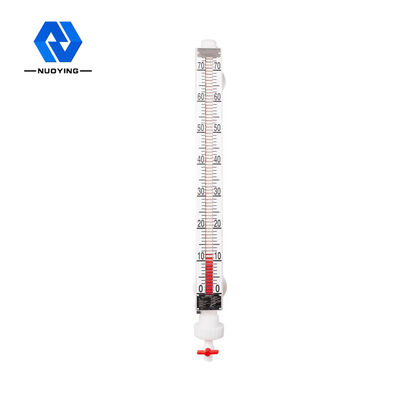

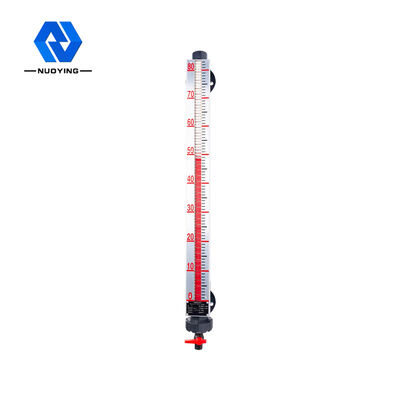

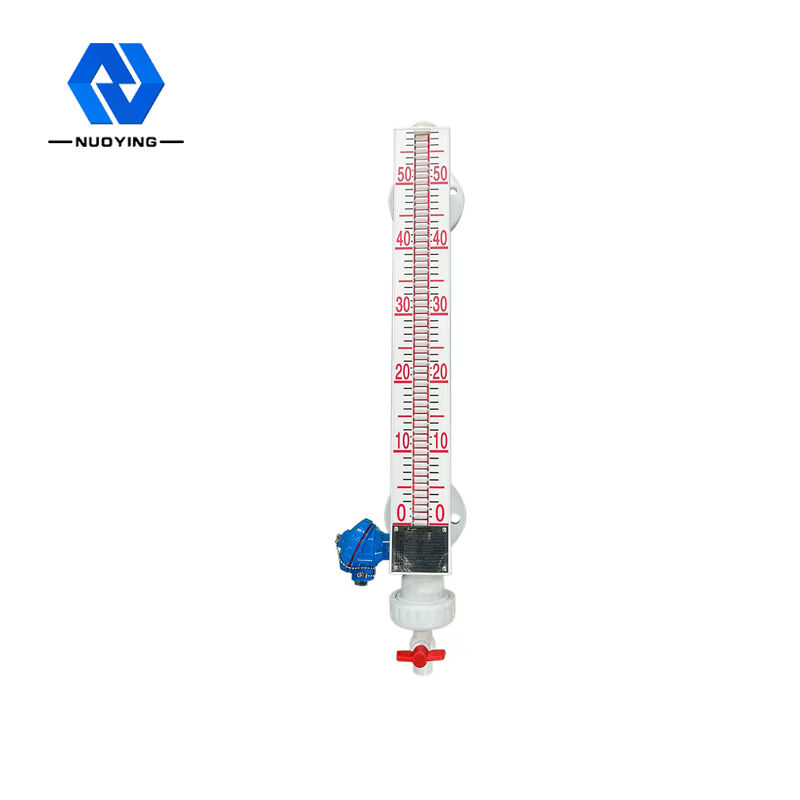

توضیحات محصول سطح سنج فلپ مغناطیسی

سطح فلپ مغناطیسی را می توان برای تشخیص سطح متوسط ​​انواع برج ها، مخازن، مخازن، ظروف کروی و بویلرها استفاده کرد.متر سطح فلپ مغناطیسی می تواند آب بندی بالا، ضد نشت را به دست آورد و می تواند در موارد مقاوم در برابر دما، فشار بالا و خوردگی استفاده شود.

سطح مایع فلپ مغناطیسی دارای یک حفره (به نام لوله اندازه گیری یا لوله اصلی) است که توپ شناور را در خود جای می دهد.حفره یک وسیله ارتباطی با ظرف از طریق فلنج یا سایر روش های اتصال مناسب تشکیل می دهد.طبق اصل کانکتور، با تغییر سطح مایع در ظرف بالا و پایین، سطح مایع در حفره با سطح مایع در ظرف برابر است، بنابراین توپ شناور در حفره رانده می شود تا به سمت بالا حرکت کند. و پایین، و سطح مایع در ظرف با بالا و پایین رفتن سطح مایع در ظرف بالا و پایین می رود.در این زمان، ما نمی توانیم سطح مایع را ببینیم، بنابراین یک صفحه نمایش ستون مغناطیسی در خارج از حفره نصب شده است.

فولاد آهنربای دائمی در محل اتصال توپ شناور که در مایع و قسمت شناور فرو می رود نصب می شود.هنگامی که سطح مایع در ظرف اندازه گیری شده بالا و پایین می رود، شناور مغناطیسی در لوله بدنه سطح سنج مایع نیز بالا و پایین می رود و فولاد آهنربای دائمی در شناور از آن عبور می کند.کوپلینگ مغناطیسی به نشانگر ستون چرخان مغناطیسی منتقل می شود، که ستون های چرخان قرمز و سفید را به سمت چرخش 180 درجه هدایت می کند.هنگامی که سطح مایع بالا می رود، ستون چرخان از سفید به قرمز تغییر می کند و هنگامی که سطح مایع کاهش می یابد، ستون چرخان از قرمز به سفید تغییر می کند.محل اتصال قرمز و سفید ارتفاع واقعی سطح مایع در داخل ظرف است، به طوری که به یک نشانه واضح از سطح مایع دست می یابد.

ویژگی طراحی سطح فلپ مغناطیسی

◎ساختار ساده، جامد و قابل اعتماد، عملیات پایدار.

◎ کالیبراسیون واضح و آسان برای خواندن است.

◎ سطوح مایع آلوده خورنده، قابل اشتعال، سمی، با دمای بالا و همزن را اندازه گیری و نشان دهید.

◎ چند حالت نصب و اتصال در دسترس است.
