جزئیات محصول:
|
| نمونه محصول: | NYRD900 | مواد آنتن: | PTFE، 304 + PTFE |
|---|---|---|---|
| محدوده اندازه گیری: | 0.08 ~ 150 متر | دقت اندازه گیری: | 0.05٪~0.1٪ F.S |
| منبع تغذیه: | 24VDC، 220V AC | خروجی سیگنال: | 4-20mA/HART/RS485/Modbus |
| دمای فرآیند: | -40 ~ + 130 درجه سانتی گراد، -40 ~ + 260 درجه سانتی گراد (≥260 درجه سانتی گراد را می توان سفارشی کرد | فشار فرآیند: | -0.1~2.0MPa |
| برجسته: | سطح سنج رادار پودر جامد,متر سطح مایع 80G,فرستنده سطح رادار FMCW |
||

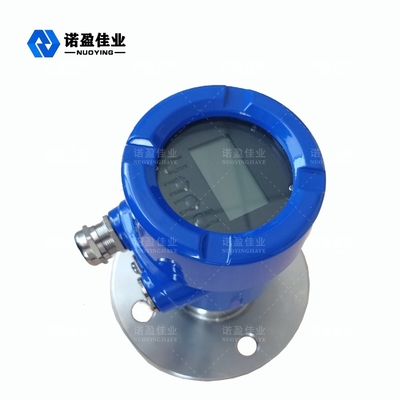

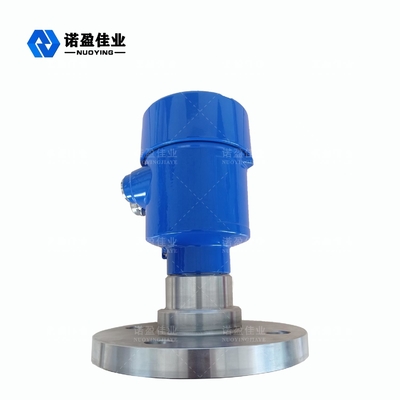

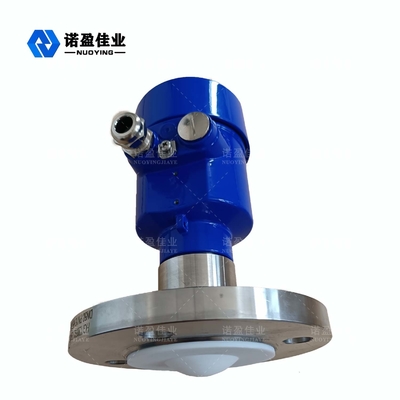

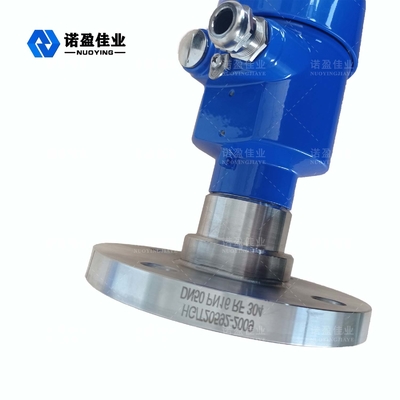

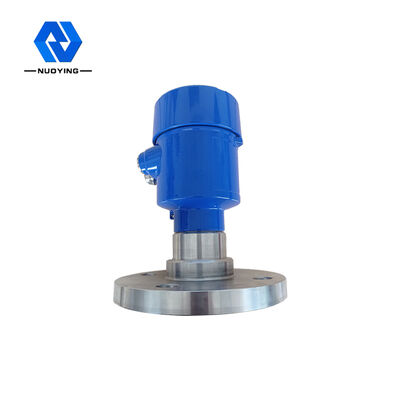

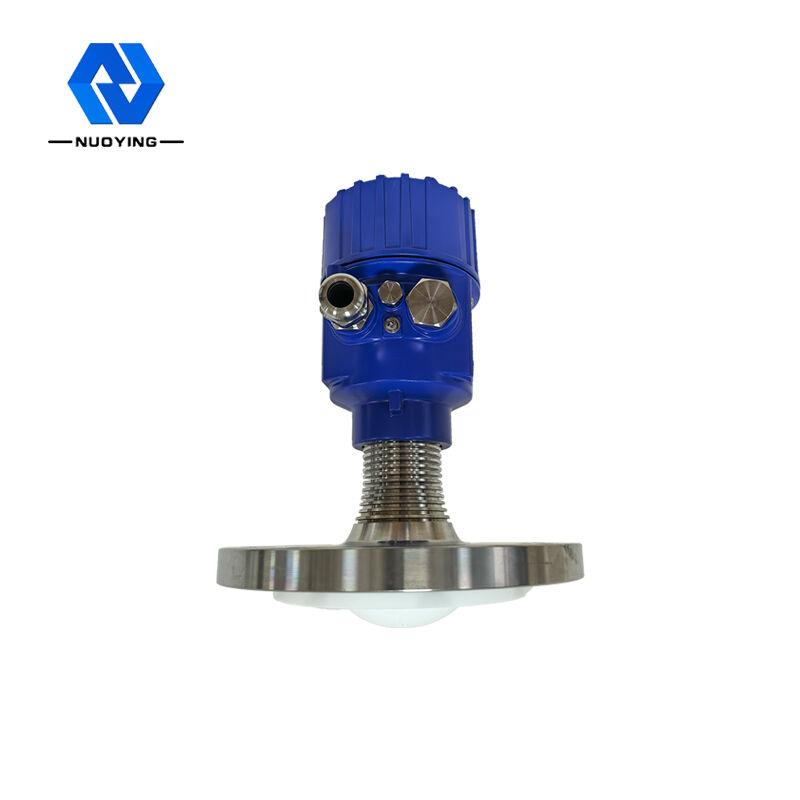

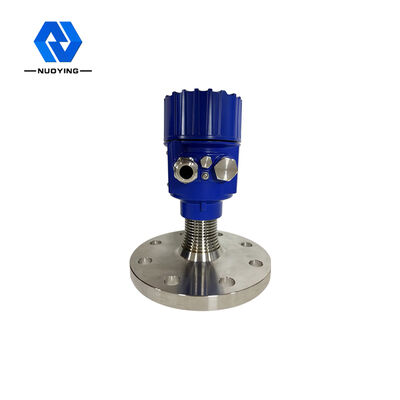

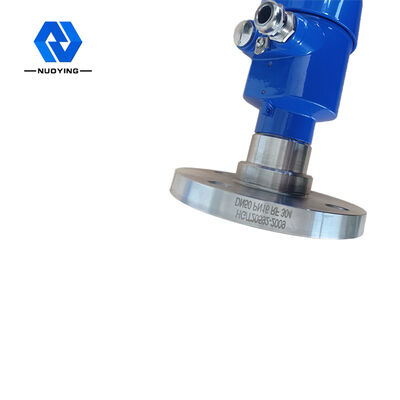

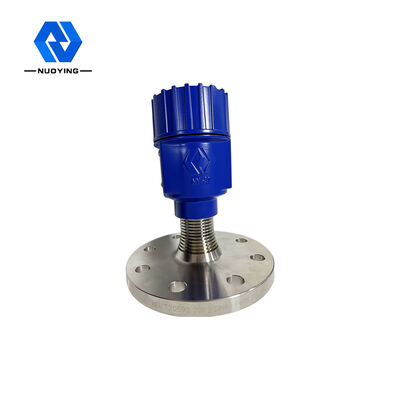

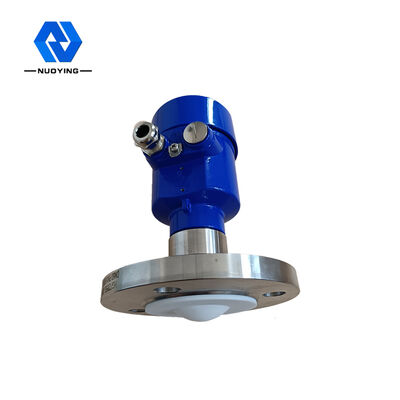

سطح مایع سنج پودر جامد Measure 80GHz Radar Level Mete محصولات رادار FMCW
اندازه گیری سطح مایع پودر جامد مایع اندازه گیری محصولات رادار FMCW توضیحات
امواج الکترومغناطیسی موج میلیمتری: امواج الکترومغناطیسی در حوزه فرکانس 30-300 گیگاهرتز (طول موج 1-10 میلی‌متر) معمولاً به عنوان امواج میلیمتری شناخته می‌شوند، در محدوده طول موجی قرار دارند که امواج مایکروویو و امواج مادون قرمز دور همپوشانی دارند، بنابراین دارای ویژگی های دو نوع طیفباند 76-81 گیگاهرتز کمترین منطقه شناخته شده و مورد بهره برداری است.
سطح مایع سنج پودر جامد مایع اندازه گیری محصولات رادار FMCW اصل کار
محصولات رادار NYRD900 FMCW (همچنین به عنوان رادار موج میلیمتری نیز شناخته می شود)، به دلیل فرکانس موج میلی متری بالاتر از رادار باند Ku، کاربردهای مهمی در تشخیص اهداف دوردست، محیط دود و گرد و غبار شدید، تصویربرداری از راه دور، چندگانه دارد. -تصویربرداری طیفی و غیره، و می تواند اهداف کوچکتر از رادار مایکروویو را شناسایی کند و به موقعیت یابی دقیق تر، با وضوح بالاتر و محرمانگی قوی تر دست یابد.
ویژگی های طراحی محصولات رادار FMCW اندازه گیری سطح مایع پودر جامد مایع
◎همدوسی: انسجام توسط نوسانات دوقطبی منسجم جریان محور یا اثرات غیرخطی اختلاف فرکانس پالس های لیزر منسجم ایجاد می شود.
◎انرژی کم: انرژی فوتون های موج میلی متری تنها چند میلی الکترون ولت است و هیچ پدیده ای از یونیزاسیون اشعه ایکس و تخریب ماده برای تشخیص وجود ندارد، بنابراین از بین بردن ماده قابل تشخیص آسان نیست.
◎نفوذپذیری قوی: دارای قدرت نفوذ قوی برای مواد غیر قطبی است.بسیاری از مواد غیر فلزی غیر قطبی تابش کمتری را در این نوار جذب می کنند.بنابراین می توان از آنها برای تشخیص ساختار داخلی مواد استفاده کرد.به عنوان مثال، سرامیک، مقوا، محصولات پلاستیکی، فوم و غیره در برابر تشعشعات الکترومغناطیسی در این باند شفاف هستند و همچنین می توانند برای تشخیص امنیتی در فرودگاه ها و ایستگاه ها مانند شناسایی ماشین آلات، مواد منفجره و مواد مخدر و یا برای مدار استفاده شوند. تشخیص جوش تخته
◎به راحتی توسط مولکول های قطبی جذب می شود: این نوار در مواد غیر یکنواخت پراکندگی کمتری دارد و می تواند میزان بخار آب را تشخیص داده و اندازه گیری کند.همچنین می توان ترکیب مواد را مطالعه کرد یا با تجزیه و تحلیل طیف مشخصه آنها، کنترل کیفی انجام داد.
سطح مایع اندازه گیری پودر جامد مایع محصولات رادار FMCW پارامتر فنی
| نمونه محصول | NYRD900 |
| فرکانس انتقال | 76 گیگاهرتز ~ 81 گیگاهرتز، عرض فرکانس رفت و برگشت FM 5 گیگاهرتز |
| فرم آنتن | آنتن لنز، آنتن لنز از نوع ضد خوردگی |
| مواد آنتن | PTFE، 304 + PTFE |
| محدوده اندازه گیری | 0.08 ~ 150 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC,220V AC |
| خروجی سیگنال | 4…20mA/HART/RS485/Modbus… |
| دمای فرآیند | -40 ~ 130 درجه سانتیگراد (قابل سفارشی سازی) |
| فشار فرآیند | -0.1~2.0MPa |
| اتصال فرآیند | نخ، استنت، فلنج، گیره بهداشتی (اختیاری) |
