سطح سنج مغناطیسی مخزن ذخیره سازی زیرزمینی 4-20 میلی آمپر IP67/IP68

سطح سنج مغناطیسی مخزن ذخیره سازی زیرزمینی 4-20 میلی آمپر IP67/IP68

نام تجاری:	NUOYINGJIAYE
شماره مدل:	NYCZ500
مقدار تولیدی:	1
قیمت:	$100 to $380
شرایط پرداخت:	T/T
توانایی عرضه:	300 عدد / قبل از ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

Explosion-proof certificate

کاربرد معمولی:

مایع، اندازه گیری رابط

شکل آنتن:

کابل، میله

مواد آنتن:

304، 316

محدوده اندازه گیری:

0-50 ~ 5000 میلی متر (کابل: 25 متر)

منبع تغذیه:

24VDC (دو سیم/چهار سیم)، 220VAC

خروجی سیگنال:

4 20mA/HART/RS485/Modbus

اتصال:

نخ، براکت، فلنج (اختیاری)

فشار روانی:

-0.1-10.0MPa

دمای فرآیند:

-40+200 درجه سانتیگراد

قابلیت ارائه:

300 عدد / قبل از ماه

برجسته کردن:

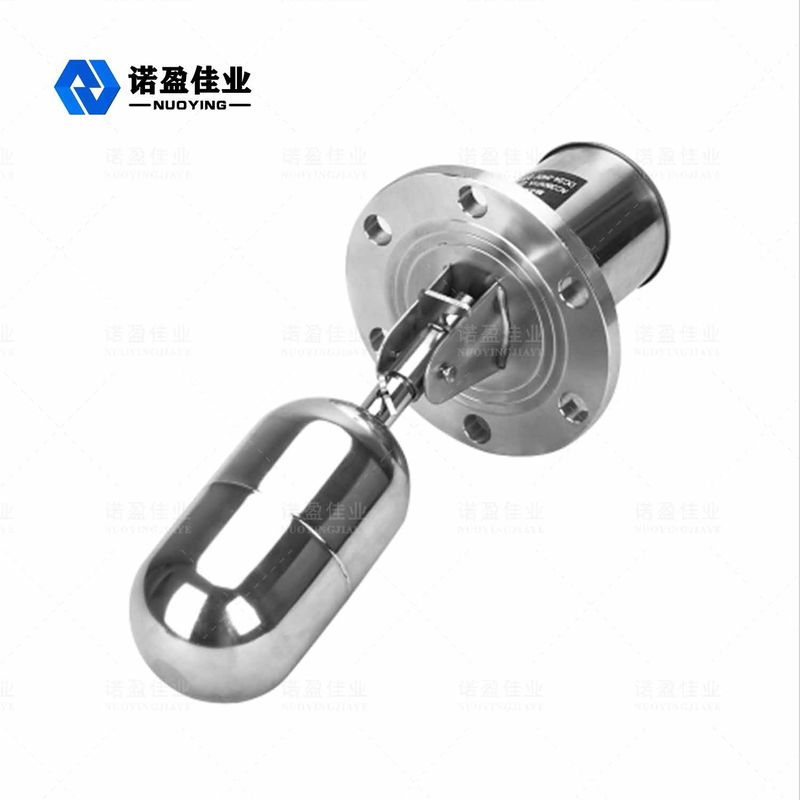

سوئیچ شناور 24VDC فولاد ضد زنگ

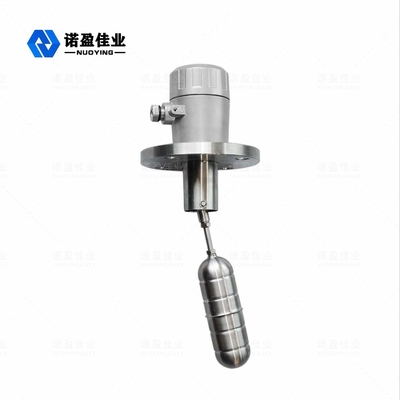

سوئیچ شناور برای مخزن آب فرستنده سطح شناور IP66

120m

توضیح محصول

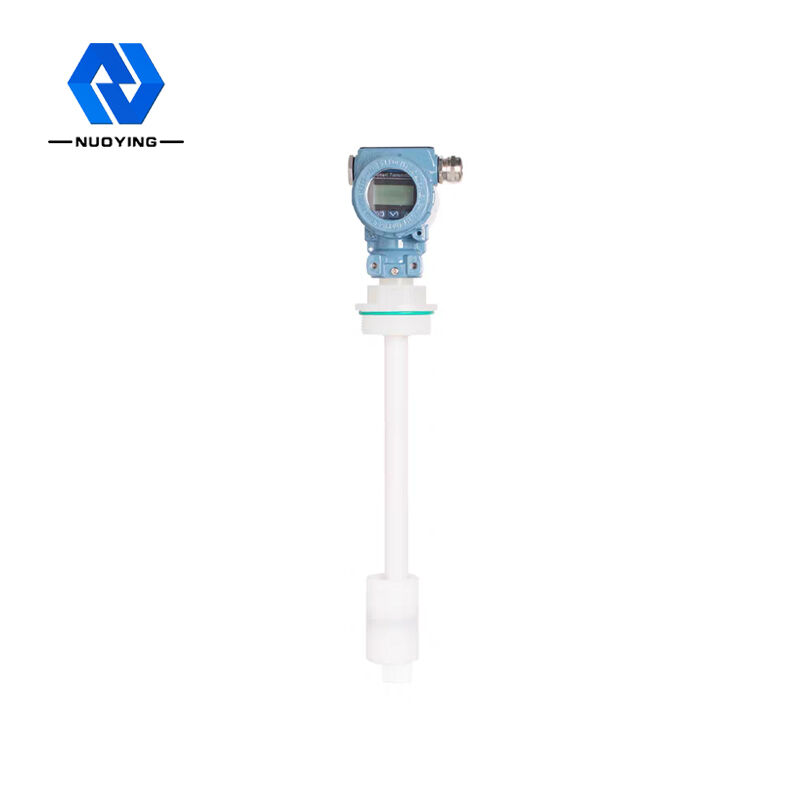

گیج سطح سنج مغناطیسی استریکتیو مخزن ذخیره زیرزمینی 4-20 میلی آمپر IP67/IP68

NuoyingNYCZ500-1گیج سطح سنج مغناطیسی استریکتیو مایع مرور کلی

پارامترهای محصول

کاربرد معمول	اندازه گیری سطح مایع
جنس آنتن	304، 316L (اختیاری)
محدوده اندازه گیری	0-50 تا 5000 میلی متر (نوع کابل: 25 متر)
منبع تغذیه	24 ولت DC (دو سیم، چهار سیم)
دمای محیط	-40 تا +200 درجه سانتیگراد
فشار فرآیند	-0.1 تا 2.0 مگاپاسکال
اتصال فرآیند	رزوه، فلنج، براکت (اختیاری)
خروجی سیگنال	4...20mA/HART/RS485/Modbus...

توضیحات محصول

اصل کار گیج سطح سنج مغناطیسی استریکتیو مایع NYCZ500

اصل کار گیج سطح سنج مغناطیسی استریکتیو در شکل نشان داده شده است. این محصول عمدتاً از یک میله اندازه گیری، یک محفظه الکترونیکی و یک توپ شناور بدون تماس روی میله اندازه گیری تشکیل شده است. میله اندازه گیری مجهز به سیم مغناطیسی استریکتیو (سیم موجبر) است و میله از لوله فولادی ضد زنگ غیر مغناطیسی ساخته شده است که از سیم موجبر به خوبی محافظت می کند. هنگامی که گیج سطح سنج مغناطیسی استریکتیو کار می کند، مولد پالس در محفظه الکترونیکی یک پالس شروع را ارسال می کند. هنگامی که این
پالس شروع در سیم موجبر منتقل می شود، یک میدان مغناطیسی دوار ایجاد می کند که در جهت سیم موجبر پیش می رود. این موج مکانیکی در دو جهت منتشر می شود، موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط میراگر جذب می شود، موج مکانیکی که به سمت محفظه الکترونیکی برمی گردد توسط مکانیزم برداشت انرژی نصب شده در محفظه الکترونیکی حس شده و به یک پالس جریان متناظر تبدیل می شود و مکانیزم برداشت انرژی
سپس اختلاف زمانی بین دو پالس را برای اندازه گیری دقیق ارتفاع سطح مایع اندازه گیری شده محاسبه می کند.

ویژگی طراحی گیج سطح سنج مغناطیسی استریکتیو مایع NYCZ500

1. کاربرد گسترده تر، انواع اشکال پروب، انواع اشکال اتصال فرآیند، انواع مواد تولیدی، قابل سفارشی سازی طراحی می باشد؛
2. قابلیت اطمینان: از آنجایی که گیج سطح سنج مغناطیسی استریکتیو از اصل موجبر استفاده می کند، هیچ قطعه متحرک مکانیکی وجود ندارد، بنابراین اصطکاک و سایش وجود ندارد. کل مبدل در یک لوله فولادی ضد زنگ محصور شده است و رسانه اندازه گیری بدون تماس است، سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد.
3. دقت بالا: از آنجایی که گیج سطح سنج مغناطیسی استریکتیو با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پالس پایان تعیین می شود، بنابراین دقت اندازه گیری بالا است و وضوح آن بهتر از 0.01%FS است که دستیابی به این دقت با سنسورهای دیگر دشوار است.
4. ایمنی خوب: گیج سطح سنج مغناطیسی استریکتیو دارای عملکرد ضد انفجار بالا، ایمنی ذاتی، ایمن برای استفاده است، به خصوص برای اندازه گیری مواد شیمیایی و مایعات قابل اشتعال مناسب است. نیازی به باز کردن درب مخزن در هنگام اندازه گیری نیست و از ناامنی اندازه گیری دستی جلوگیری می کند.
5. نصب و نگهداری آسان گیج سطح سنج مغناطیسی استریکتیو: گیج سطح سنج مغناطیسی استریکتیو معمولاً از طریق سوراخ موجود در بالای مخزن نصب می شود، به خصوص برای نصب مخازن ذخیره زیرزمینی و مخازن در حال بهره برداری مناسب است و در طول فرآیند نصب نمی تواند بر تولید عادی تأثیر بگذارد.

زمینه کاربرد گیج سطح سنج مغناطیسی استریکتیو مایع NYCZ500

1. اندازه گیری و کنترل سطح در زمینه صنعتی
2. اندازه گیری و کنترل سطح مخزن
3. کنترل سطح مایع در فرآیند شیمیایی
4. کنترل سطح مایع مخزن دارویی
5. کنترل مخزن مواد غذایی و نوشیدنی
6. نظارت بر سطح آب سد
7. تصفیه آب آشامیدنی و فاضلاب
8. اندازه گیری و کنترل سطح واسط آب و نفت
9. سیستم مدیریت اندازه گیری پمپ بنزین
10. سایر اندازه گیری ها و کنترل های سطح مایع...
