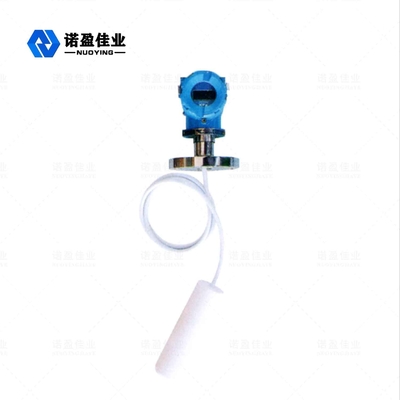

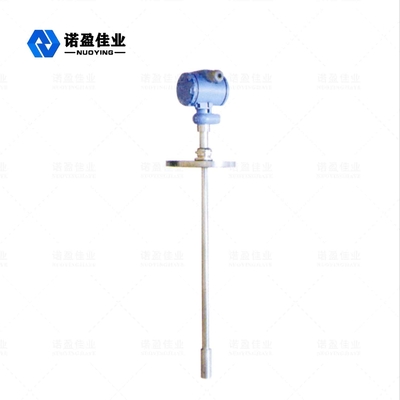

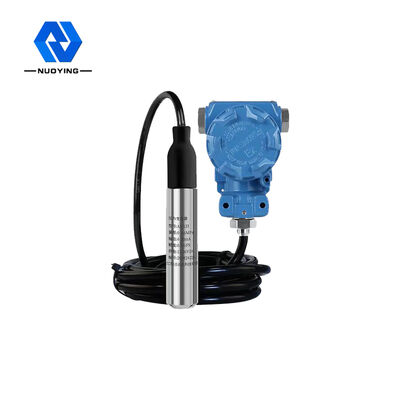

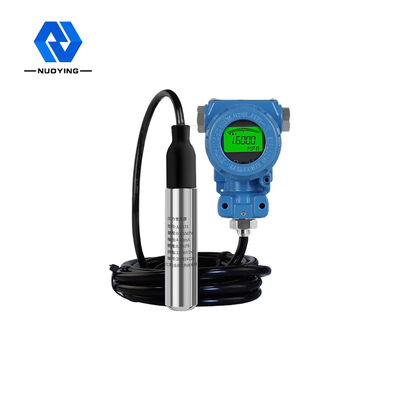

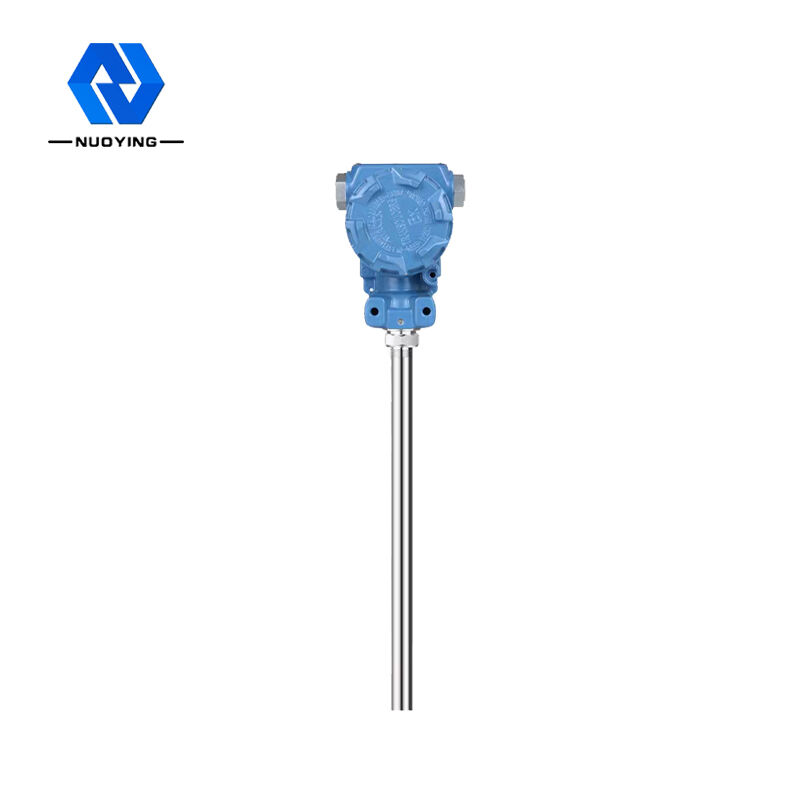

کابل ترانسمیتر فشار سطح مایع ضد خوردگی RS485 0-170 متر

NH93420 نوع ضد خوردگی سنسور فشار ترانسمیتر سطح مایع

فرستنده سطح مایع سری NH93420 یک دستگاه اندازه گیری سطح مایع پیزورزیستیو غواصی با طراحی تماماً ضد زنگ است. در این محصول از پایداری بالا، سنسور فشار پیزومقاومتی با قابلیت اطمینان بالا، مدار پردازش فرستنده هوشمند با دقت بالا، فناوری جبران دما دیجیتال دقیق و فناوری اصلاح غیرخطی استفاده شده است. سیگنال سطح مایع مایع اندازه گیری شده به خروجی سیگنال الکتریکی استاندارد تبدیل می شود. کابل ضد آب و اتصال مهر و موم شده، لوله در کابل، می تواند برای مدت طولانی در مایع استفاده شود. ساختار یکپارچه و خروجی سیگنال استاندارد، راحتی برای استفاده میدانی و کنترل خودکار را فراهم می کند. . این محصول دارای ابعاد کوچک، وزن سبک، نصب آسان و استفاده آسان است. برای اندازه گیری و کنترل سطح مایع در زمینه های نفت، صنایع شیمیایی، نیروگاه، تامین آب شهری و اکتشاف دمای آب مناسب است.

ترانسمیتر سطح مایع NH93420پارامتر فنی

※ توجه:محصولاتمی تواند باشدسفارشی شده بر اساسبهالزامات خاصازکاربران!

ترانسمیتر سطح مایع NH93420 عملیاتی اصل

فرستنده سطح مایع شامل یک کابل راهنمای گاز ویژه است که در یک شیلنگ مویرگی، یک مفصل فشاری و یک پروب تعبیه شده است. پروب سطح سنج از یک هسته فولادی ضد زنگ با یک دیافراگم در پایین و یک پوسته پلاستیکی با سوراخ ساخته شده است. اندازه گیری سطح مایع در واقع تفاوت بین فشار هیدرواستاتیک روی سر پروب و فشار اتمسفر واقعی است و سپس سنسور سرامیکی (که به فیلم فولاد ضد زنگ متصل شده است) و قطعه الکترونیکی اختلاف فشار را به سیگنال خروجی 4 تا 20 میلی آمپر تبدیل می کند.
هنگامی که فرستنده سطح مایع هیدرواستاتیک در عمق خاصی از مایع اندازه گیری شده قرار می گیرد، فرمول فشار سنسور به شرح زیر است: PA= p・g・h+Po برای به دست آوردن فرمول سطح مایع:h = PA-Po/p*g.
در همان زمان، فشار مایع از طریق فولاد ضد زنگ رسانای گاز به محفظه فشار مثبت سنسور وارد می شود و سپس فشار اتمسفر روی سطح مایع به محفظه فشار منفی سنسور متصل می شود تا با پو در پشت سنسور مقابله کرده و فشار اندازه گیری شده سنسور PA-Po= p・g・h را ایجاد کند.
اگر چگالی مایع یکنواخت باشد، اختلاف فشار ساکن متناسب با ارتفاع سطح مایع است.

ترانسمیتر سطح مایع NH93420 الزامات نصب

• هنگام اندازه‌گیری سطح مایع ساکن در یک ظرف باز، فرستنده سطح مایع عمود بر کف ظرف است و کابل اتصال فرستنده و جعبه اتصال در دهانه ظرف ثابت می‌شود.
• هنگامی که سطح آب در آب جاری اندازه گیری می شود، لوله ای به قطر 45 میلی متر در آب وارد می شود و تعدادی سوراخ به قطر 5 میلی متر در ارتفاعات مختلف در سمت مخالف جهت جریان لوله ایجاد می شود. آب وارد لوله می شود تا خط کابل و جعبه اتصال در خروجی لوله را ثابت کند.
