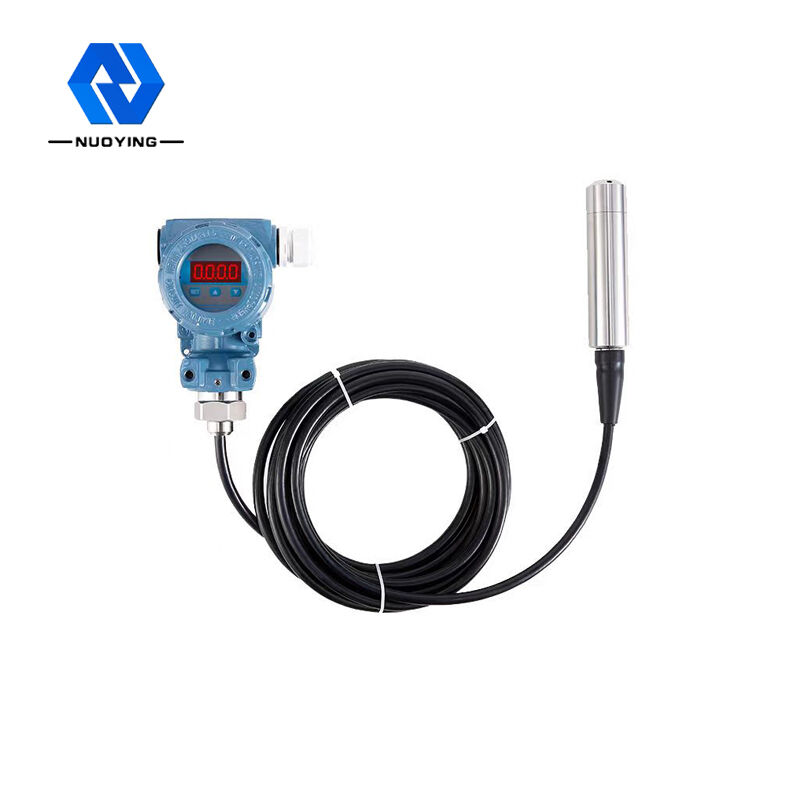

نمایشگر LCD با سنسور فشار دیجیتال از جنس استنلس استیل

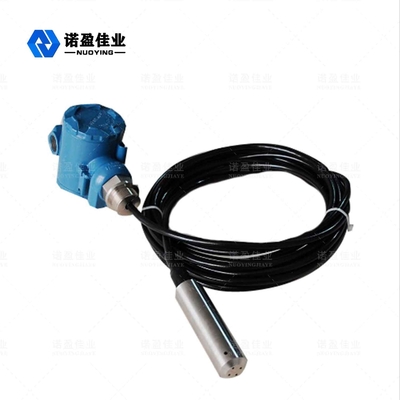

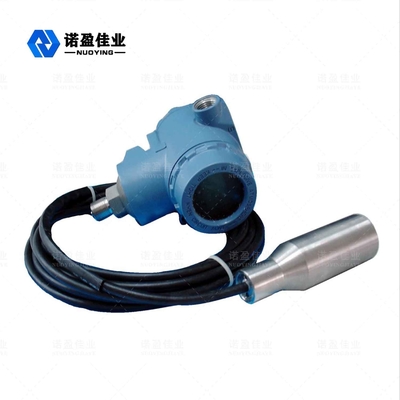

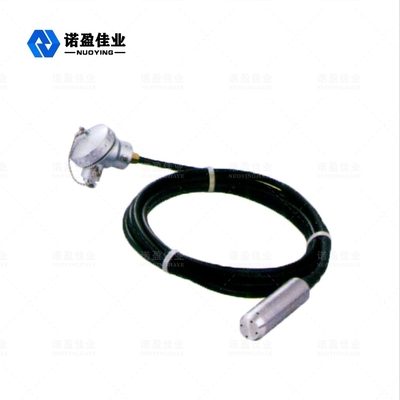

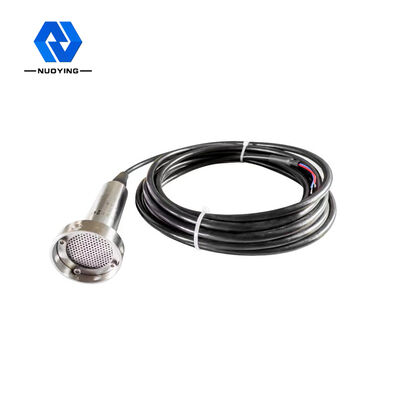

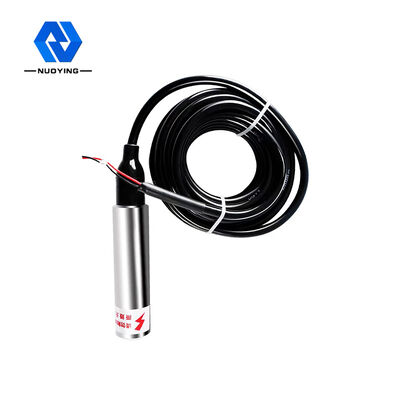

سنسور فشار ترانسمیتر سطح مایع NH93420

فرستنده سطح مایع سری NH93420 یک دستگاه اندازه‌گیری سطح مایع پیزورزیستیو غواصی با طراحی تماماً ضد زنگ است.در این محصول از پایداری بالا، سنسور فشار پیزومقاومتی با قابلیت اطمینان بالا، مدار پردازش فرستنده هوشمند با دقت بالا، فناوری جبران دما دیجیتال دقیق و فناوری اصلاح غیرخطی استفاده شده است.سیگنال سطح مایع مایع اندازه گیری شده به خروجی سیگنال الکتریکی استاندارد تبدیل می شود.کابل ضد آب و اتصال مهر و موم شده، لوله در کابل، می تواند برای مدت طولانی در مایع استفاده شود.ساختار یکپارچه و خروجی سیگنال استاندارد، راحتی برای استفاده میدانی و کنترل خودکار را فراهم می کند..این محصول دارای ابعاد کوچک، وزن سبک، نصب آسان و استفاده آسان است.برای اندازه گیری و کنترل سطح مایع در زمینه های نفت، صنایع شیمیایی، نیروگاه، تامین آب شهری و اکتشاف دمای آب مناسب است.

ترانسمیتر سطح مایع NH93420پارامتر فنی

※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!

ترانسمیتر سطح مایع NH93420 عملیاتی اصل

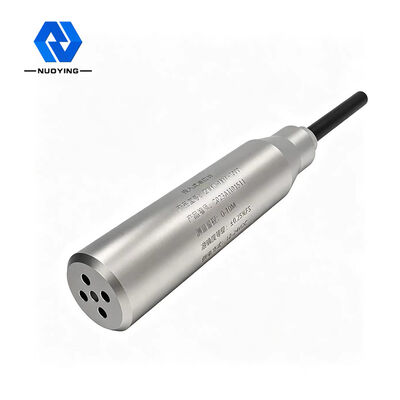

فرستنده سطح مایع شامل یک کابل راهنمای گاز ویژه است که در یک شیلنگ مویرگی، یک مفصل فشاری و یک پروب تعبیه شده است.پروب سطح سنج از یک هسته فولادی ضد زنگ با یک دیافراگم در پایین و یک پوسته پلاستیکی با سوراخ ساخته شده است.اندازه گیری سطح مایع در واقع تفاوت بین فشار هیدرواستاتیک روی سر پروب و فشار اتمسفر واقعی است و سپس حسگر سرامیکی (ضمیمه شده به فیلم فولاد ضد زنگ) و قطعه الکترونیکی اختلاف فشار را به سیگنال خروجی 4 تا 20 میلی آمپر تبدیل می کند. .
هنگامی که فرستنده سطح مایع هیدرواستاتیک در عمق خاصی از مایع اندازه گیری شده قرار می گیرد، فرمول فشار سنسور به شرح زیر است: PA= p・g・h+Po برای به دست آوردن فرمول سطح مایع:h = PA-Po/p * g.
در همان زمان، فشار مایع از طریق فولاد ضد زنگ رسانای گاز به محفظه فشار مثبت سنسور وارد می شود و سپس فشار اتمسفر روی سطح مایع به محفظه فشار منفی سنسور متصل می شود تا خنثی شود. Po را در پشت سنسور قرار دهید و فشار اندازه گیری شده سنسور را PA-Po=p・g・h قرار دهید.
اگر چگالی مایع یکنواخت باشد، اختلاف فشار ساکن متناسب با ارتفاع سطح مایع است.

ترانسمیتر سطح مایع NH93420 ویژگی های طراحی

• ثبات خوب و دقت بالا.
• ساختار بسیار عالی است و می توان مستقیماً از آن برای اندازه گیری سطح مایع در محیط اندازه گیری شده استفاده کرد. نصب و استفاده از آن بسیار راحت است.
• ساختار جامد، اجزای بدون حرکت، قابلیت اطمینان بالا، عمر طولانی از آب، روغن تا خمیر با ویسکوزیته بالا را می توان با دقت بالا اندازه گیری کرد، بدون اینکه تحت تأثیر کف کردن، رسوب و ویژگی های الکتریکی محیط مورد آزمایش قرار گیرد.
• جبران دما در محدوده وسیع
• با حفاظت از قطبیت اینورتر برق و حفاظت محدود کننده جریان اضافه بار، حفاظت در برابر صاعقه، حفاظت از تداخل فرکانس رادیویی.
