جزئیات محصول:
|
| متوسط: | مایع خورنده | مواد: | PFA |
|---|---|---|---|
| محدوده اندازه گیری: | 20 متر | دمای عملیاتی: | -40 تا 130 درجه سانتیگراد |
| خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | دقت: | 3 میلی متر |
| درجه ضد انفجار: | Exia IICT6 (اختیاری) | رابط الکتریکی: | M20×1. M20×1. 5, ½ " NPT 5، ½ اینچ NPT |
| برجسته: | سطح سنج مخزن رادار PFA,سطح سنج مخزن رادار IP67,فرستنده رادار موج هدایت شونده PFA |
||

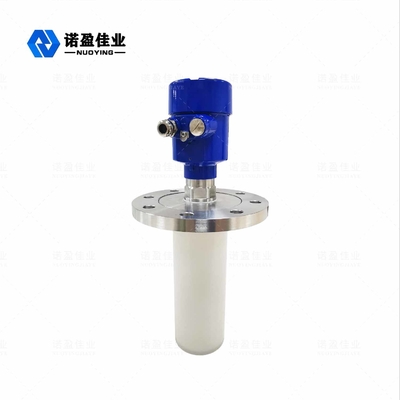

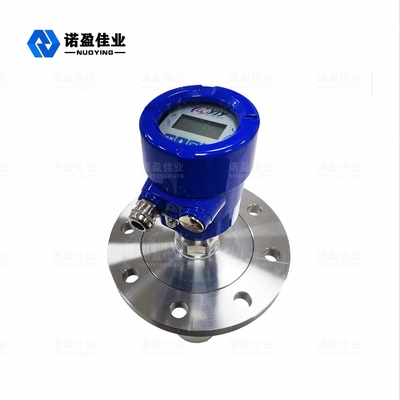

26 گیگاهرتز NYRD-86 رادار مرحله متر
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح راداری با فرکانس بالا 26 هرتز با حداکثر فاصله اندازه گیری 80 متر است.آنتن بیشتر بهینه شده است، و ریزپردازنده سریع جدید می تواند پردازش تجزیه و تحلیل سیگنال با سرعت بالاتر را انجام دهد، به طوری که ابزار می تواند در برخی شرایط اندازه گیری پیچیده مانند کتری واکنش، ذخیره سازی جامد استفاده شود.
رادار مرحله مترپارامتر فنی
| کاربرد معمولی | مایع خورنده و غیره |
| فرکانس انتقال | 26 گیگاهرتز |
| دقت | 3 میلی متر |
| دامنه | 20 متر |
| مواد آنتن | PFA (اختیاری) |
| نمونه گیری اکو | 100 بار در ثانیه |
| دمای فرآیند | -40 تا 130 درجه سانتیگراد |
| رطوبت محیط | 0~90٪ |
| وضوح | 1 میلی متر |
| اتصال فرآیند | فلنج |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| تامین برق | 24 ولت DC 220 VAC (اختیاری) |
| قدرت | 3 وات |
| درجه ضد انفجار | ExiaⅡCT6 (اختیاری) |
| کلاس حفاظتی | IP67 |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
آنتن سطح سنج رادار با استفاده از مواد PFA، پلاستیک PFA کوپلیمری از مقدار کمی پرفلوئوروپروپیل پرفلورووینیل اتر و پلی تترا فلوئورواتیلن است.انسجام ذوب افزایش یافته و ویسکوزیته محلول کاهش می یابد، در حالی که خواص در مقایسه با PTFE بدون تغییر است.رزین را می توان مستقیماً با قالب گیری ترموپلاستیک معمولی پردازش کرد.مناسب برای ساخت قطعات مقاوم در برابر خوردگی، قطعات مقاوم در برابر سایش، قطعات آب بندی، قطعات عایق و قطعات ابزار پزشکی.
رادار مرحله اصل اندازه گیری متر
آنتن سطح رادار یک پالس مایکروویو باریک ساطع می کند و آن را از طریق آنتن به پایین منتقل می کند.پس از تماس پالس با سطح محیط مورد اندازه گیری، دوباره منعکس شده و توسط سیستم آنتن پذیرفته می شود و سیگنال را به قسمت مدار الکترونیکی منتقل می کند که به طور خودکار به سیگنال موقعیت جسم تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است، مدت زمانی که طول می کشد تا امواج الکترومغناطیسی به هدف برسند و به گیرنده منعکس شوند تقریباً آنی است.)
رادار مرحله مترویژگی های طراحی
