ترانسمیتر سطح شناور مغناطیسی NYFZ SS304 50-5000mm 720mW

ترانسمیتر سطح شناور مغناطیسی NYFZ SS304 50-5000mm 720mW
ترانسمیتر سطح شناور مغناطیسی NYFZ SS304 50-5000mm 720mW ترانسمیتر سطح شناور مغناطیسی NYFZ SS304 50-5000mm 720mW

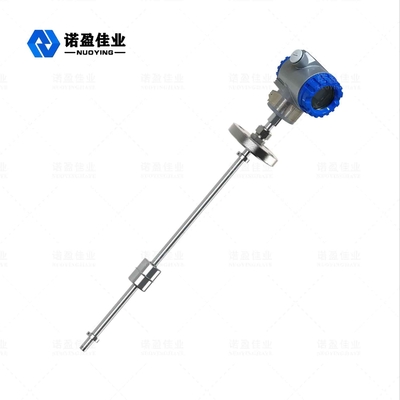

تصویر بزرگ :  ترانسمیتر سطح شناور مغناطیسی NYFZ SS304 50-5000mm 720mW

جزئیات محصول:
محل منبع: چین
نام تجاری: NUOYINGJIAYE
گواهی: Explosion-proof certificate
شماره مدل: NYFZ
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: $120 to $1000
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 300 عدد / قبل از ماه

ترانسمیتر سطح شناور مغناطیسی NYFZ SS304 50-5000mm 720mW

شرح
محدوده اندازه گیری: 50 تا 5000 میلی متر مواد: 304، 316 لیتر (اختیاری)
منبع تغذیه: 24VDC (15-35V) درجه حفاظت: ابزار نمایش IP67، IP67
دمای عملیاتی: -40 تا 120 درجه سانتیگراد فشار فرآیند: فشار اتمسفر، 0-16 مگاپاسکال
خروجی سیگنال: 4~20mA/Hart/RS485... دقت: ± 1% FS
برجسته:

فرستنده سطح نوع شناور مغناطیسی SS304

,

فرستنده سطح نوع شناور مغناطیسی 720 میلی وات

,

فرستنده سطح شناور 720 میلی وات

NYFZ سطح متر شناور مغناطیسی اندازه گیری سطح مایع ترانسمیتر

سطح سنج شناور مغناطیسی



شناور مغناطیسیمرحله مترعملیاتی اصل



سطح سنج مایع مغناطیسی از شناور مغناطیسی حلقوی به سمت بالا یا پایین با سطح مایع استفاده می کند تا فرستنده را وادار به مکیدن لوله فنر خشک در میله اندازه گیری کند، سطح مایع را به سیگنال هیدروکسی آمین خروجی مقاومت الکتریکی مربوطه تبدیل کند و سپس دستگاه را نصب کند. ماژول مدار انتقال مجتمع در جعبه اتصال.سیگنال مقاومت به یک سیگنال خروجی استاندارد دو سیمه 4^2OmA تبدیل می شود و سطح مایع سنج maglev نیز صفحه نمایش دیجیتال LED میدانی را برای اندازه گیری سطح مایع فراهم می کند.محصولات سری NYFZ-X استاندارد، ضد خوردگی و ضد انفجار هستند.

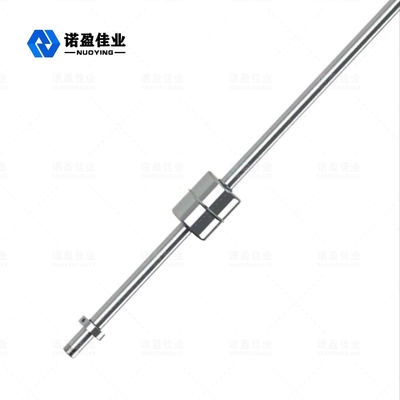

بر اساس اصل شناوری و کوپلینگ مغناطیسی، گیج سطح مایع مگلو مجهز به گروهی از لوله های فنر خشک و مقاومت های دقیق در لوله تشخیص است.هنگامی که شناور مغناطیسی در طول لوله تشخیص با تغییر سطح مایع بالا و پایین می‌رود، مقاومت خروجی لوله آزمایش با اتصال لوله فنر خشک به نوبه خود در سطح مایع تغییر می‌کند.ماژول مدار تبدیل در جعبه اتصال، مقدار مقاومت را به خروجی جریان 4 تا 20 میلی آمپر تبدیل می کند.



مغناطیسیشناور مرحلهمترپارامتر فنی



محدوده اندازه گیری 50 تا 5000 میلی متر
دقت اندازه گیری ± 1% FS
منبع تغذیه 24VDC (15-35V)
خروجی سیگنال 4~20mA/Hart/RS485...
چگالی متوسط 500 تا 2000 کیلوگرم بر متر مکعب
مصرف برق ابزار 720 میلی وات
دمای فرآیند: -40 تا 120 درجه سانتیگراد
فشار فرآیند -0.1 〜1.6 مگاپاسکال 〜-0.1 〜2.5 مگا پاسکال
اتصال فرآیند فلنج (اختیاری)
نمایش میدانی LCD (اختیاری)
کلاس حفاظت IP65
درجه ضد انفجار: Exia IICT6 (اختیاری)



 توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!



شناور مغناطیسی مرحله مترویژگی های طراحی



  • ساختار ساده، جامد و قابل اعتماد، عملکرد پایدار.
  • نمایشگر به رنگ قرمز نشان دهنده سطح مایع، بصری، چشم نواز و آسان برای خواندن
  • انواع فرم های نصب، انواع فرم های اتصال را می توان انتخاب کرد.
  • محدوده اندازه گیری بزرگ است و کل فرآیند اندازه گیری منطقه کور ندارد.
  • اندازه گیری مداوم سطح مایع مایعات مختلف و محیط های دمای بالا، فشار بالا، خورنده و قابل اشتعال و انفجار.
  • مانیتور کاملاً از محیط اندازه گیری شده جدا شده، ایمن و قابل اعتماد است.
  • طراحی حرفه ای برای فشار و دمای خاص



شناور مغناطیسیمرحلهالزامات نصب کنتور



  • قبل از نصب، بررسی کنید که آیا حلقه محدود شناور در زیر لوله تشخیص شل است یا خیر، مانند شل کردن آن با آچار برای جلوگیری از سر خوردن شناور در حین استفاده.
  • نصب باید عمودی باشد تا اطمینان حاصل شود که شناور مغناطیسی می تواند آزادانه به سمت بالا و پایین لوله آزمایش حرکت کند
  • از رسانایی مغناطیسی در اطراف لوله تشخیص خودداری کنید، در غیر این صورت مستقیماً بر عملکرد عادی متر سطح مایع تأثیر می گذارد.
  • برای پوسته‌گیری آسان، ابزار باید مرتباً تمیز شود تا مانع مسدود شدن شناور و تأثیر بر اندازه‌گیری نشود.
  • روش های نصب خاص به شرح زیر است:
  • روش 1: همانطور که در شکل 1 نشان داده شده است، سوراخ نصب روی پوشش فلنج را ماشینکاری کنید و مستقیماً در دستگاه اندازه گیری سطح مایع Maglev بچرخانید.
  • روش 2: سطح سنج maglev ثابت با پشتیبانی سنسور و مهره قفل.این روش برای اندازه گیری سطح مایع FBR در مخزن باز مناسب است، همانطور که در شکل 2 نشان داده شده است
  • روش 3: همانطور که در شکل 3 نشان داده شده است، یک سوراخ رزوه G2 روی پوشش مخزن پردازش می شود که برای قرار دادن آن در توپ شناور راحت است.
  • روش 4: طول میله اندازه گیری را می توان با توجه به ارتفاع سطح مایع با استفاده از سر اتصال متحرک مطابق شکل 4 تنظیم کرد.



ترانسمیتر سطح شناور مغناطیسی NYFZ SS304 50-5000mm 720mW 0



شناور مغناطیسیمرحلهفیلد کاربردی متر



سطح سنج Maglev برای نمایش سطح مایع روی ظروف مواد شیمیایی، نفت و سایر تجهیزات صنعتی مناسب است.در حال حاضر، آن را به طور گسترده ای در نفت، مواد شیمیایی، متالورژی، قدرت، مواد غذایی، داروسازی، کاغذ سازی و سایر صنایع اندازه گیری و کنترل سطح مایع استفاده می شود.
