جزئیات محصول:
|
| دامنه فشار: | -700kpa~700kpa | سیگنال خروجی: | 4-20mA/HART/RS485/0-5V |
|---|---|---|---|
| تامین برق: | 9-36VDC | نوع اتصال رشته: | 1/2 یا 1/4npt |
| دقت: | ± 0.25٪ (معمولی) ± 0.5٪ (حداکثر) | دمای متوسط: | -40 ~ 85 ℃ |
| مواد: | 316SS | ضمانتنامه: | یک سال |
| برجسته: | فرستنده سنسور فشار 5 ولت,فرستنده فشار HART 700kpa,فرستنده DP هوشمند 700kpa |
||

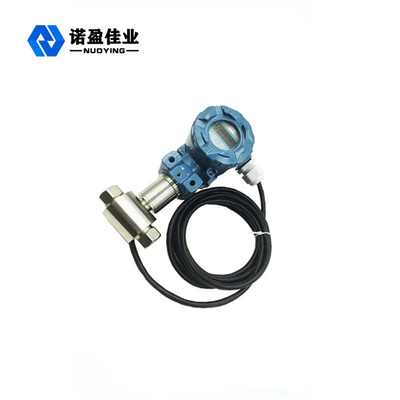

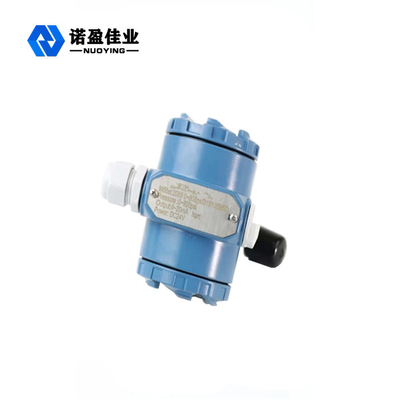

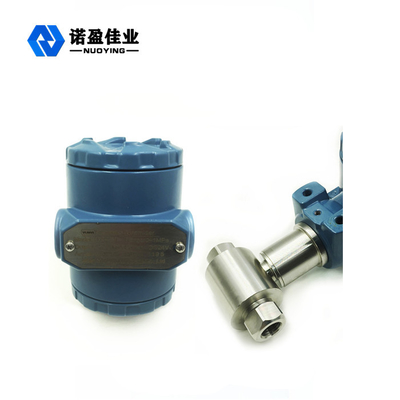

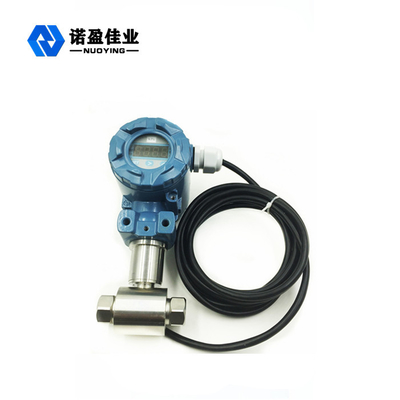

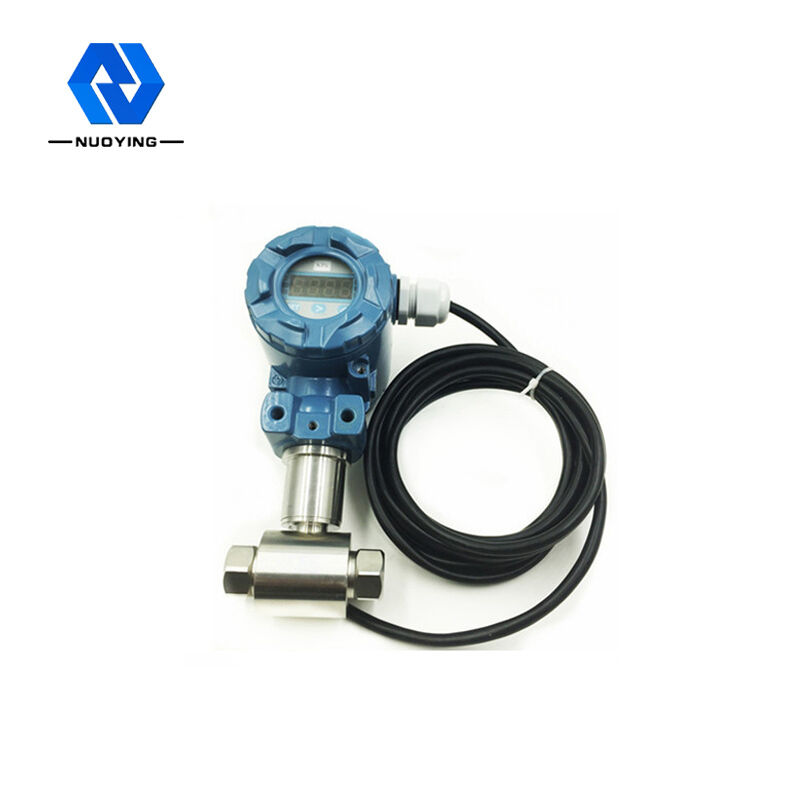

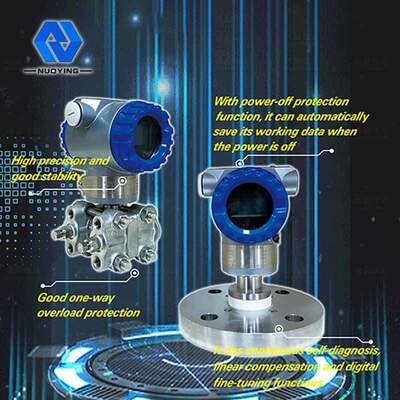

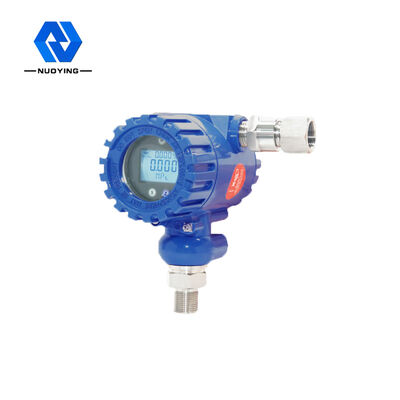

فرستنده فشار دیفرانسیل هوشمند 0-5 ولت برای مبدل فشار
فرستنده فشار دیفرانسیل هوشمند 0-5 ولت برای مبدل فشار توضیحات:
فرستنده فشار دیفرانسیل هوشمند 0-5 ولت برای مبدل فشار یک ابزار دقیق خود متعادل کننده معمولی است که از اصل کار بازخورد منفی برای غلبه بر اجزای مواد، پردازش و سایر عوامل نامطلوب استفاده می کند.
همانطور که از نام آن پیداست فرستنده فشار دیفرانسیل اندازه گیری شده نتیجه اختلاف فشار است، یعنی P = ρg h.با این حال، از آنجایی که مخزن اغلب استوانه ای است، سطح S دایره مقطع ثابت است.سپس، گرانش G = P · S = ρg h · S، S ثابت است، و G متناسب با P است. یعنی تا زمانی که مقدار P به طور دقیق تشخیص داده شود، متناسب با ارتفاع Δh است.هنگامی که دما تغییر می کند، فشار تشخیص داده شده همیشه حفظ می شود اگرچه حجم روغن منبسط یا منقبض می شود و سطح مایع واقعی افزایش یا کاهش می یابد.اگر نیاز به نمایش سطح واقعی دارید، می توانید جبران دمای رسانه را نیز معرفی کنید تا حل شود.
فرستنده فشار دیفرانسیل هوشمند 0-5 ولت برای مبدل فشار مشخصات:
محیط اندازه گیری: مایع یا گاز
حالت فشار: فشار دیفرانسیل
سیگنال خروجی: 4-20 میلی آمپر، RS485، 0-5 ولت، 0-10 ولت، 1-5 ولت
منبع تغذیه: 12-36VDC
شرایط کاری
دمای متوسط: -40 ~ 85 ℃
دمای محیط: -40 ~ 85 ℃
رطوبت: 0٪ ~ 95٪
| اندازه گیری رانگ | فشار دیفرانسیل: 0~1Kpa، 6Kpa، 40Kpa، 200Kpa......2Mpa، 8Mpa |
| فشار گیج: 0 تا 40 مگاپاسکال | |
| فشار مطلق | 0 تا 40 مگاپاسکال |
| کم کردن جیره | 40:1 |
| کاربرد | فشار مختلف، فشار گیج، فشار مطلق |
| دقت | 0.1 ±، 0.3، 0.5 درصد از دهانه |
| سیال فرآیند | مایع، گاز، بخار |
| رانش دما | دریفت صفر: 0.5% FS/50℃ |
| دریفت دهانه: 0.7% FS/50℃ | |
| ثبات | ± 0.1٪ در سال |
| دمای کاری | -40 ~ 100 ℃ |
| دمای محیط | -40 ~ 85 ℃ |
| دمای ذخیره سازی | -40 ~ 100 ℃ |
| منبع تغذیه | 9 تا 45 ولت DC |
| خروجی | پروتکل هارت 4 تا 20 میلی آمپر 2 سیم |
| حداکثر فشار | 40 مگاپاسکال |
| زمان پاسخگویی | 200 میلی‌ثانیه |
| محدودیت های رطوبت | رطوبت نسبی 0 تا 100 درصد |
| روشن کردن زمان | 2 ثانیه با حداقل میرایی |
| نمایش دادن | ال ای دی ال سی دی |
| اتصالات الکتریکی | 1/4 اینچ Npt (رشته های مجرای M20) |
| اثر دما | ± 0.18٪ از دهانه در هر 200 درجه سانتیگراد |
| اتصال فرآیند | 1/4-18Npt |
| فلنج | SS304 SS316 |
| دیافراگم ها | SS316L / Hastelloy B / Hastelloy C / Monel / Tantalum |
| حلقه های اورینگ خیس شده | Buna N/Viton/PTFE |
| پیچ و مهره | فولاد کربن / SS316 |
| براکت نصب | کربن فولاد / SS304 یا SS316 |
| پلاک نام/برچسب | SS304 / SS316 |
| مسکن سرپوشیده | آلیاژ آلومینیوم ریختگی کم مس با پلی اورتان |
| مایع را پر کنید | روغن سیلیکون / فلوئور |
| محافظ بدنه | IP67 |
| ضد انفجار | Exd II BT4 Exia II CT6 |
| اتصال فرآیند | فلنج، مستقیم، نصب شده جانبی، دیافراگم، نوع درج |
فرستنده فشار دیفرانسیل هوشمند 0-5 ولت برای مبدل فشار ویژگی ها:
1. سازگار با 316LSS، گازها و مایعات غیر خورنده
2. فشار باد و سرعت جریان در فرآیند صنعت
3. اندازه گیری فشار خط لوله و آتشدان
4. صنعت نفت، صنایع شیمیایی
5. پایش هواشناسی
فرستنده فشار دیفرانسیل هوشمند 0-5 ولت برای کاربرد مبدل فشار:
فرستنده فشار دیفرانسیل فشرده 0-5 ولت برای اندازه گیری فشار دیفرانسیل مایع، گاز.
