جزئیات محصول:
|
دامنه فشار:: | -0.1 ~ 100MPa | سیگنال خروجی: | 4-20 میلی آمپر، RS485 |
---|---|---|---|
فشار اضافه بار: | 200% FS | خطی بودن: | 0.03٪ |
تامین برق: | 9-36VDC | ثبات دراز مدت: | ± 0.2% FS/y |
قدرت بار کامل: | 2 وات | ظرفیت بار: | ≤500Ω |
برجسته: | فرستنده سنسور فشار لوله RS485,فرستنده سنسور فشار 100MPa,فرستنده فشار 100MPa RS485 |

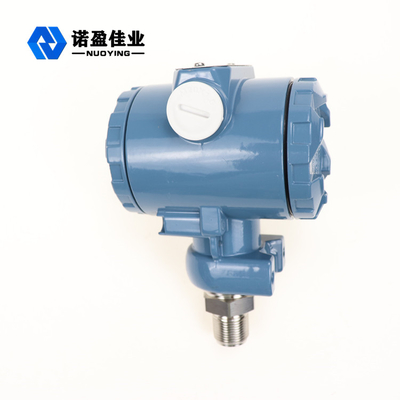

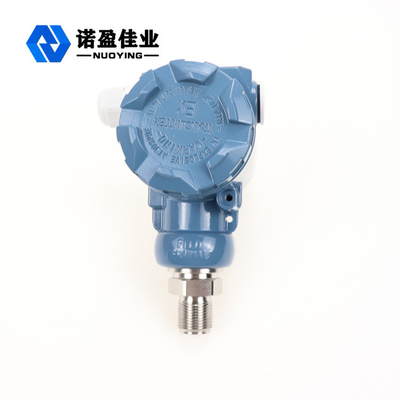

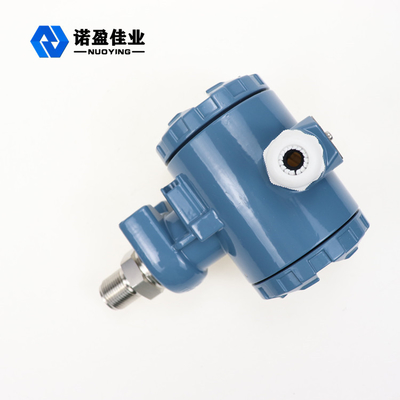

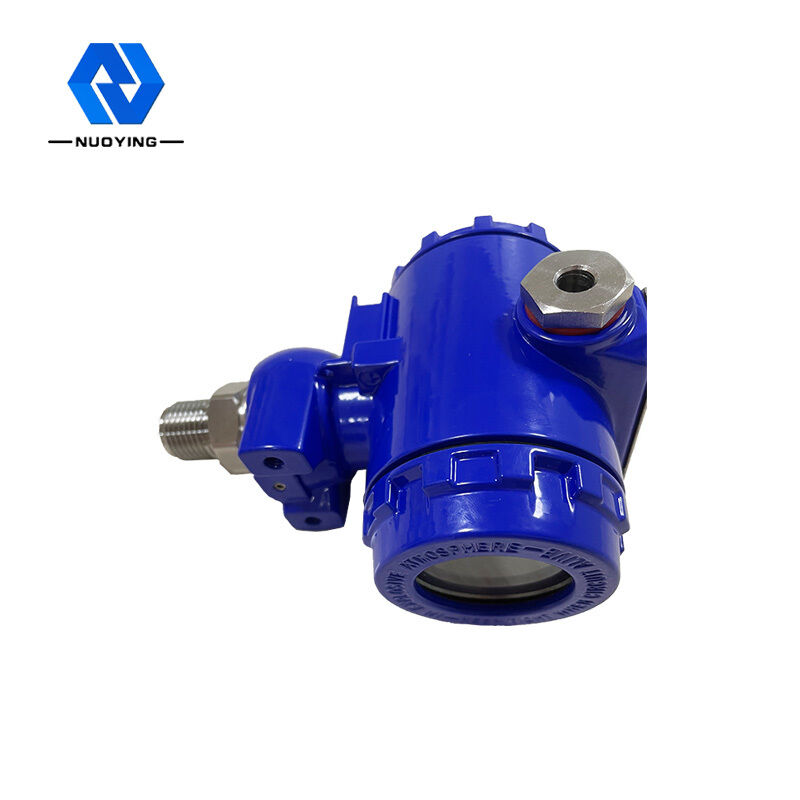

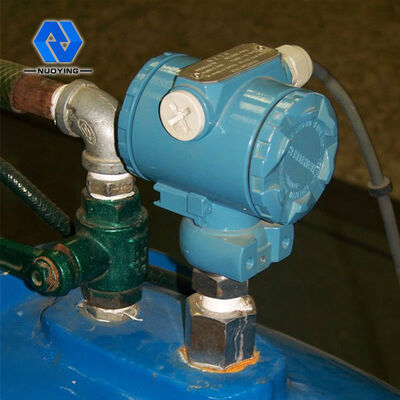

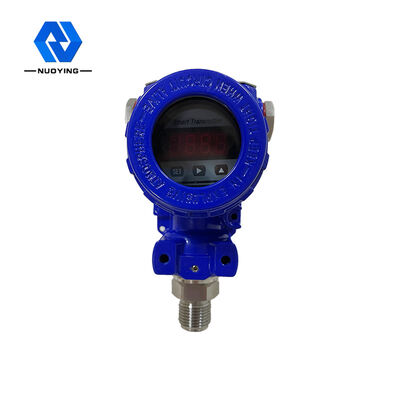

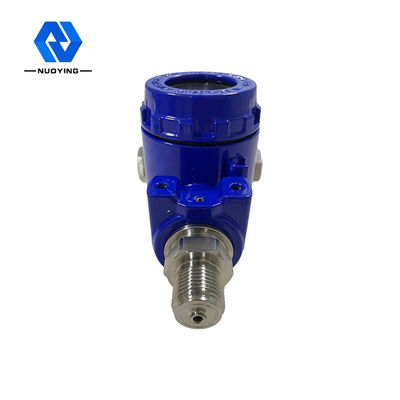

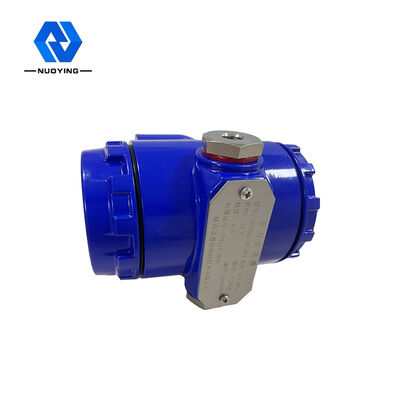

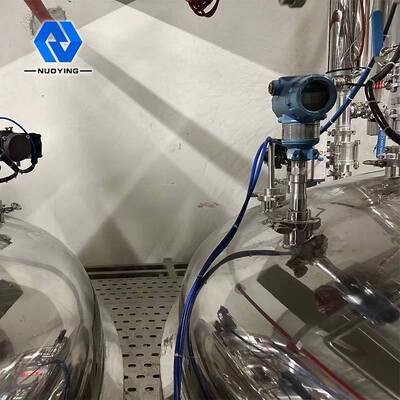

ترانسمیتر فشار ضد انفجار لوله آب
شرح ترانسمیتر فشار ضد انفجار لوله آب:
فرستنده فشار هوشمند سری فرستنده فشار ضد انفجار لوله آب با سنسورهای سیلیکونی Piezoresistive پیشرفته، بالغ و قابل اعتماد با ترکیب فناوری پیشرفته ریزپردازنده و تکنیکهای اندازهگیری ظرفیت خازنی دیجیتال به دقت طراحی شده است.LCD آن می تواند بسیاری از پارامترهای فیزیکی مانند فشار، دما، جریان را نمایش دهد.میتوان با فشار دادن کلید، تنظیم صفر، تنظیمات برد و سایر ویژگیها را درک کرد و آزمایشهای آسان در محل را انجام داد.
فرستنده فشار ضد انفجار لوله آب از پروتکل HART، FF H1، Profibus PA، Profibus DP پشتیبانی می کند و می تواند فشار، فشار دیفرانسیل، سطح مایع، جریان و سایر پارامترهای صنعتی را اندازه گیری کند.می توان آن را به طور گسترده در صنایع نفت، مواد شیمیایی، برق و متالورژی و غیره استفاده کرد.
پارامترهای فنی ترانسمیتر فشار ضد انفجار لوله آب:
پارامتر پایه | |
اندازه گیری شی | مایع، گاز، جریان |
قدرت | 9 الی 32 ولت dc (FF , PA) 9 الی 17.5 VDC (FF, PA؛ ضد انفجار) 11.9 ~ 42 VDC (HART) |
11.9 × 30 VDC (HART؛ ضد انفجار) | |
خروجی | آنالوگ: 2 سیم 4 تا 20 میلی آمپر |
دیجیتال: سیگنال HART، FF و PA | |
مقاوم در برابر بار | 0 ~ 1500 اهم (متداول) |
250 × 550 اهم (از HART استفاده کنید) | |
عایق | ولتاژ بین ترمینال و محفظه: 500Vrms (707VDC) |
نمایش دادن | اختیاری 6 بیت عدد دیجیتال یا 5 بیت کاراکتر صفحه نمایش LCD |
درجه حرارت | دمای کار: -40 ~ 85 ℃ (بدون نمایشگر) |
-30 ~ 70 ℃ (با نمایشگر) | |
-30 ~ 60 ℃ (آی سی ضد انفجار) | |
دمای نگهداری: -40 ~ 100 ℃ (بدون نمایشگر) | |
-40 ~ 85 ℃ (با نمایشگر) | |
مقیاس رطوبت | 5٪ تا 100٪ RH |
زمان شروع | ≤ 5 ثانیه |
زمان تازه کردن | 0.2 ثانیه |
تنظیم تخلیه | ثابت زمان 0 تا 15 ثانیه |
مشخصات عملکرد | |
دقت، درستی | ± 0.075٪ از محدوده انتخابی.اگر محدوده انتخابی <1/10 حداکثر محدوده، دقت ±[0.025+0.005× (حداکثر محدوده/انتخاب |
محدوده)]٪ از محدوده انتخاب شده | |
اثر دما | تأثیر هر تغییر 28 ℃ (50 ℉) |
محدوده انتخاب ≥0.1 حداکثر محدوده:±[0.019% حداکثر محدوده + 0.125% محدوده انتخابی] ; | |
محدوده انتخاب <حداکثر محدوده 0.1:±[0.025% از حداکثر محدوده + 0.125% | |
محدوده انتخابی]. | |
پایداری طولانی مدت | در 12 ماه ± 0.1 درصد از حداکثر دامنه |
اثر فشار استاتیک | ± 0.25٪ / 13.8MPa حداکثر محدوده |
محل نصب افکت | حداکثر حرکت نقطه صفر 0.24 کیلو پاسکال است |
اثر قدرت | <0.005%/V محدوده کالیبره شده است |
ضد انفجار | ایمنی ذاتی Ex ia II C T4 |
سطح اثبات | IP65 |
اثر لرزش | IEC 60068-2-6 تست های محیطی - قسمت 2: تست ها - تست Fc: لرزش (سینوسی) |
سازگاری الکترومغناطیسی | IEC 61000-4-2 سازگاری الکترومغناطیسی (EMC) - بخش 4-2: تست و تکنیک های اندازه گیری - ایمنی تخلیه الکترواستاتیک |
تست | |
IEC 61000-4-3 سازگاری الکترومغناطیسی (EMC) - قسمت 4-3: تست و تکنیک های اندازه گیری - تابشی، فرکانس رادیویی، | |
تست مصونیت میدان الکترومغناطیسی | |
IEC 61000-4-4 سازگاری الکترومغناطیسی (EMC) - قسمت 4-4: تست و تکنیک های اندازه گیری - گذرا/ انفجار سریع الکتریکی | |
تست ایمنی | |
IEC 61000-4-6 سازگاری الکترومغناطیسی (EMC) - قسمت 4-6: تست و تکنیک های اندازه گیری - مصونیت نسبت به انجام شده | |
اختلالات ناشی از میدان های فرکانس رادیویی | |
IEC 61000-4-8 سازگاری الکترومغناطیسی (EMC) - قسمت 4-8: تکنیک های آزمایش و اندازه گیری - میدان مغناطیسی فرکانس توان | |
تست ایمنی |
ویژگی های ترانسمیتر فشار ضد انفجار لوله آب:
