جزئیات محصول:
|
محدوده اندازه گیری: | 30 متر | نوع آنتن: | نوع دمای بالا |
---|---|---|---|
مواد مورد: | مورد استیل ضد زنگ | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، |
فرکانس: | 100MHZ-1.8GHZ | دمای عملیاتی: | -40 ~ 250 ℃ |
خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | -0.1-4MPa، -1~40BAR |
برجسته: | فرستنده سطح رادار موج هدایت شونده 22.5 میلی آمپر,رادار سنسور سطح آب 1.8 گیگاهرتز,فرستنده سطح نوع فشار 1.8 گیگاهرتز |

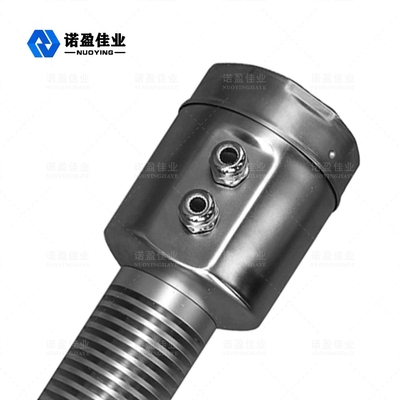

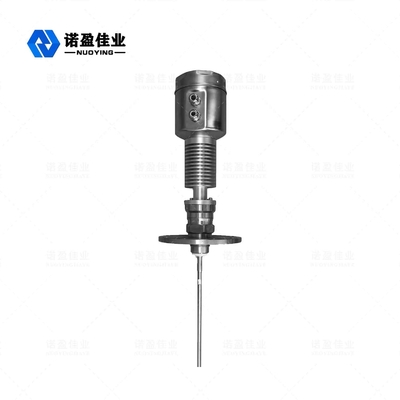

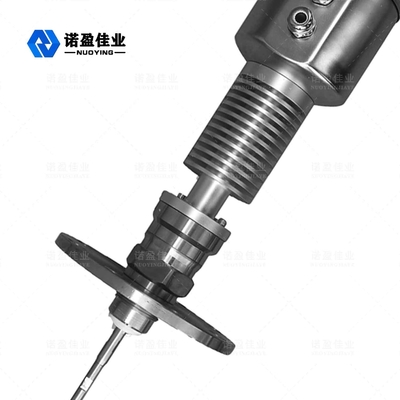

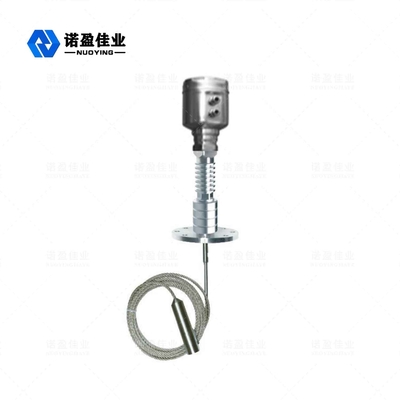

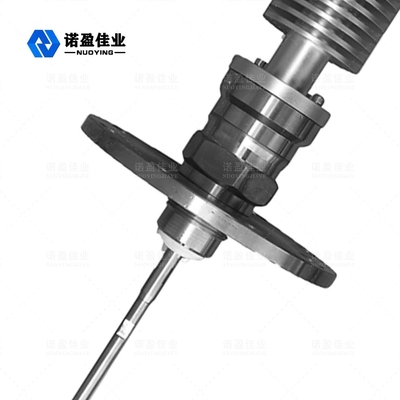

موج هدایت شونده NYRD705 (فولاد ضد زنگ) 1.8 گیگاهرتز رادار مرحله متر
NYRD705 فولاد ضد زنگ درجه حرارت و فشار بالا نوع فرستنده سطح رادار موج هدایت شونده 1.8 گیگاهرتز
سطح سنج رادار موج هدایت شونده یک سطح سنج بر اساس اصل بازتاب دامنه زمانی (TDR) است.پالس الکترومغناطیسی سطح سنج رادار در طول کابل فولادی یا کاوشگر با سرعت نور منتشر می شود.بخشی از پالس سطح سنج منعکس می شود تا یک اکو ایجاد کند و در همان مسیر به فرستنده پالس بازگردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
مولفه های |
فرکانس: 100MHZ-1.8GHZ محدوده اندازه گیری: - کابل: 0-30 متر;میله، کواکسیال: 0-6 متر قابلیت تکرار: ± 3 میلی متر وضوح: 1 میلی متر نمونه برداری: اکو 55 نمونه در ثانیه سرعت پاسخگویی: 0.2S (بسته به استفاده واقعی) سیگنال جریان خروجی: 4-20 میلی آمپر دقت: <0.1% |
رابط ارتباطی | پروتکل ارتباطی HART |
اتصال فرآیند |
G1-1/2 فلنج DN50، DN80، DN100، DN150 |
فشار فرآیند | -1 تا 40 بار |
قدرت |
توان: 24VDC (± 10%)، ولتاژ موج دار: 1Vpp مصرف برق: حداکثر 22.5 میلی آمپر |
شرایط محیطی | دما -40 ℃ ~ +80 ℃ |
درجه حفاظت مسکن | IP68 |
سطوح انفجار | EXiaIICT6 |
منبع تغذیه ابزار دقیق و سیم خروجی سیگنال |
به اشتراک گذاشتن یک کابل محافظ دو هسته ای ورودی کابل: 2 M20 × 1.5 (قطر کابل 5 - 9 میلی متر) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
اندازه گیریمایه گذاری آرعصبانیت
نماد explaملت:
H---- محدوده اندازه گیری
L---- فاصله مخزن خالی
ب---- ناحیه کور در بالا
E---- حداقل فاصله بین پروب و دیواره مخزن
ناحیه کور به حداقل فاصله بین بالاترین سطح سطح ماده و نقطه مرجع اندازه گیری اشاره دارد.
ناحیه کور پایین به فاصله نزدیک به پایین کابل اشاره دارد که نمی توان آن را به طور دقیق اندازه گیری کرد.
فاصله موثر بین ناحیه کور بالا و ناحیه کور پایین است.
توجه داشته باشید:تنها زمانی که سطح مواد بین قسمتهای کور بالا و پایین باشد، میتوان اندازهگیری قابل اعتماد سطح مواد را تضمین کرد.
راهنمای نصب
راهنمای نصب زیر برای پروب های کابل و میله برای اندازه گیری ذرات جامد و مایع مناسب است.پروب لوله ای کواکسیال فقط روی جسم مایع اعمال می شود.
موقعیت نصب:
سعی کنید از خروجی و ورودی دوری کنید.
کنتور نباید دیواره داخلی مخزن مخازن فلزی و مخازن پلاستیکی را لمس کند.اگر مخزن فلزی است، متر سطح مواد نباید در مرکز مخزن نصب شود.
پیشنهاد می شود در 1/4 قطر سیلو نصب شود.
پروب های کابلی یا میله ای باید فاصله ای از دیواره مخزن را حداقل 30 سانتی متر حفظ کنند.
کف پروب باید حدود 30 میلی متر تا کف مخزن باشد.
کاوشگر باید حداقل 200 میلی متر از موانع داخل مخزن فاصله داشته باشد.
سنسور را می توان در مرکز بالای مخزن نصب کرد، اگر پایین ظرف مخروطی باشد، بنابراین می توان اندازه گیری را به پایین مخزن برد.
تصویر سمت راست نمودار نصب رادار نوع میله ای را نشان می دهد که عمدتاً برای اندازه گیری سطح مایع استفاده می شود.
رادار مرحله متراتصالات الکتریکی
◎ ولتاژ تغذیه
(4 ~ 20) میلی آمپر/HART (دو سیمه)
منبع تغذیه و سیگنال جریان خروجی یک کابل محافظ دو هسته ای مشترک دارند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.برای نوع ذاتا ایمن، باید یک مانع ایمنی بین منبع تغذیه و ابزار اضافه شود.
(4~20) میلی آمپر/HART (چهار سیم)
منبع تغذیه و سیگنال جریان از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ تغذیه خاص به اطلاعات فنی مراجعه کنید.
RS485/Modbus
منبع تغذیه و سیگنال Modbus از هم جدا هستند و هر کدام از یک سیم محافظ دو هسته ای استفاده می کنند.برای محدوده ولتاژ منبع تغذیه خاص به داده های فنی مراجعه کنید.
