جزئیات محصول:
|
| محدوده اندازه گیری: | 30 متر | نوع آنتن: | آنتن کابلی |
|---|---|---|---|
| مواد آنتن: | 304,316 لیتر (اختیاری) | روش نصب: | نصب فلنج یا نصب با نخ |
| درجه حفاظت: | ابزار نمایش IP67، IP67 | دمای عملیاتی: | -40~130℃،-40~250℃ |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | -0.1-4MPa، -1~40BAR |
| برجسته: | فرستنده سطح رادار IP67 GWR,فرستنده سطح رادار 316L GWR,سنسور سطح رادار هدایت شونده IP67 |
||

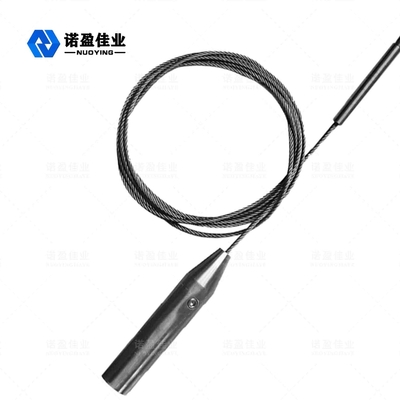

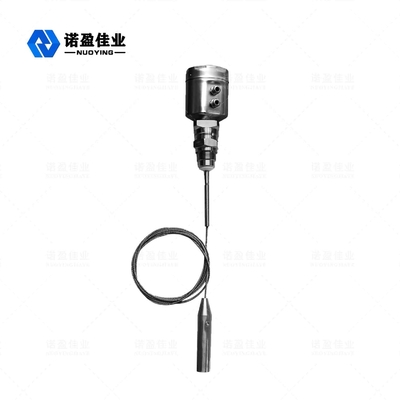

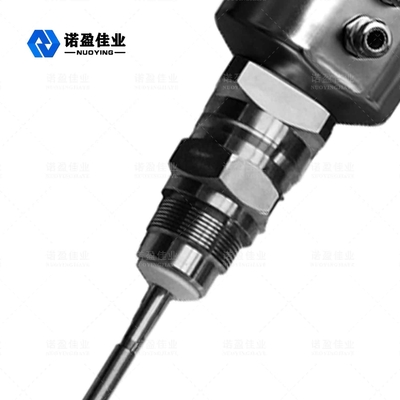

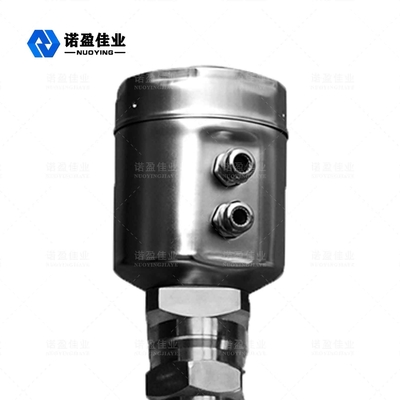

موج هدایت شونده NYRD701 (فولاد ضد زنگ) 1.8 گیگاهرتز رادار مرحله متر
مزایای فنی سطح سنج رادار موج هدایت شونده: سطح سنج رادار برای اندازه گیری سطح پیوسته مایع، ذرات و دوغاب.اندازه گیری سطح سنج رادار تحت تأثیر تغییر متوسط، تغییر دما، گاز و بخار بی اثر، گرد و غبار، فوم و غیره قرار نمی گیرد. دقت سطح سنج رادار 1 میلی متر، برد 30 متر، دمای بالا 250 درجه است. 40 کیلوگرم فشار بالا، سطح سنج رادار برای منطقه خطر انفجار مناسب است.
سطح سنج رادار موج هدایت شونده نوعی سطح سنج بر اساس اصل TDR است.پالس الکترومغناطیسی سطح سنج با سرعت نور در طول کابل یا پروب حرکت می کند.بخشی از پالس سطح سنج منعکس شده و یک پژواک ایجاد می کند و در همان مسیر به فرستنده پالس باز می گردد.فاصله بین فرستنده و سطح محیط اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره زمانی است و ارتفاع سطح مایع محاسبه می شود.
رادار مرحله مترپارامتر فنی
| مولفه های |
فرکانس: 100MHZ-1.8GHZ |
| رابط ارتباطی | پروتکل ارتباطی HART |
| اتصال فرآیند |
G1-1/2 |
| فشار فرآیند | -1 تا 40 بار |
| قدرت |
توان: 24VDC (± 10%)، ولتاژ موج دار: 1Vpp |
| شرایط محیطی | دما -40 ℃ ~ +80 ℃ |
| درجه حفاظت مسکن | IP68 |
| سطوح انفجار | EXiaIICT6 |
| منبع تغذیه ابزار دقیق و سیم خروجی سیگنال |
به اشتراک گذاشتن یک کابل محافظ دو هسته ای |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
رادار موج هدایت شونده نوعی ابزار اندازه گیری است که بر اساس اصل سفر در زمان است.موج رادار با سرعت نور حرکت می کند و زمان اجرای آن می تواند توسط قطعات الکترونیکی به سیگنال تراز تبدیل شود.پروب پالس های فرکانس بالایی را منتشر می کند که در امتداد کابل پخش می شوند و پالس ها هنگامی که با سطح ماده برخورد می کنند منعکس می شوند و توسط گیرنده داخل متر دریافت می شوند.سپس سیگنال فاصله به سیگنال سطح تبدیل می شود.
ورودی
سیگنال پالس منعکس شده در طول کابل به مدار الکترونیکی متر هدایت می شود و ریزپردازنده این سیگنال را پردازش می کند تا پژواک تولید شده توسط پالس های مایکروویو را در سطح ماده شناسایی کند.تشخیص سیگنال اکو صحیح توسط نرم افزار هوشمند انجام می شود.فاصله D تا سطح ماده متناسب با زمان سفر T پالس است:
D=C×T/2
که در آن C سرعت نور است
همانطور که فاصله E مخزن خالی مشخص است، سطح L برابر است با:
L=ED
خروجی
بر این اساس ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F (= مقیاس کامل) و برخی پارامترهای کاربردی را تنظیم کنید.پارامترهای کاربردی به طور خودکار باعث می شود که دستگاه با محیط اندازه گیری مطابق با خروجی 4 ~ 20 میلی آمپر سازگار شود.
رادار مرحله مترویژگی های طراحی
رادار مرحله مترفاصله اندازه گیری
جدول زیر رابطه بین دسته های مختلف محیط اندازه گیری شده و فاصله اندازه گیری را فهرست می کند.
| شاخص متوسط | DK(ε) | ذرات جامد | مایع | محدوده اندازه گیری |
| 1 | 1.4…1.6 | - گاز تغلیظ کننده، به عنوان مثال N2CO2 | 3 متر (فقط به پروب میله کواکسیال اشاره دارد) | |
| 2 | 1.6…1.9 |
- ذرات کمربند پلاستیکی |
- گاز مایع، مانند پروپان |
25 متر |
| 3 | 1.9…2.5 | - سیمان معمولی، گچ | - روغن معدنی، سوخت | 30 متر |
| 4 | 2.5…4 |
- غلات، دانه |
- بنزن، استایرن، تولوئن |
30 متر |
| 5 | 4…7 |
- سنگ مرطوب، سنگ معدن |
- کلروبنزن، کلروفرم |
30 متر |
| 6 | > 7 |
- پودر فلز |
- مایعات آبی |
30 متر |
