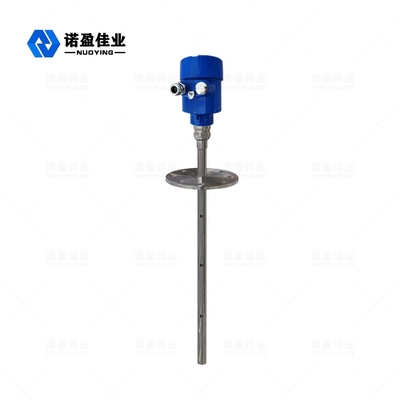

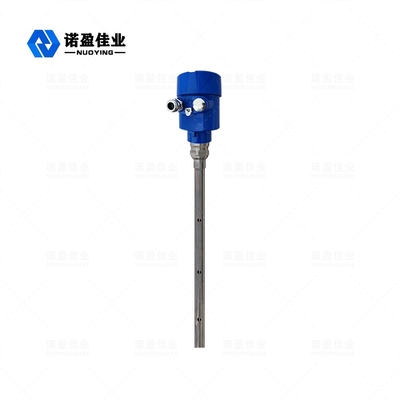

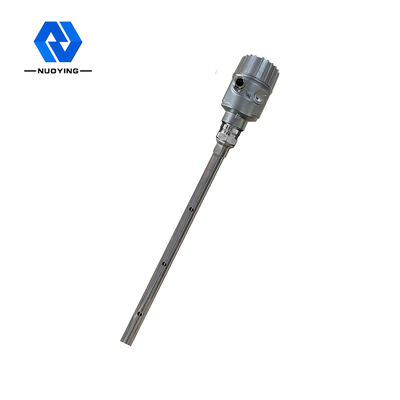

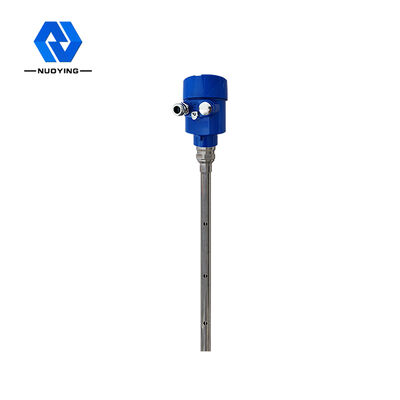

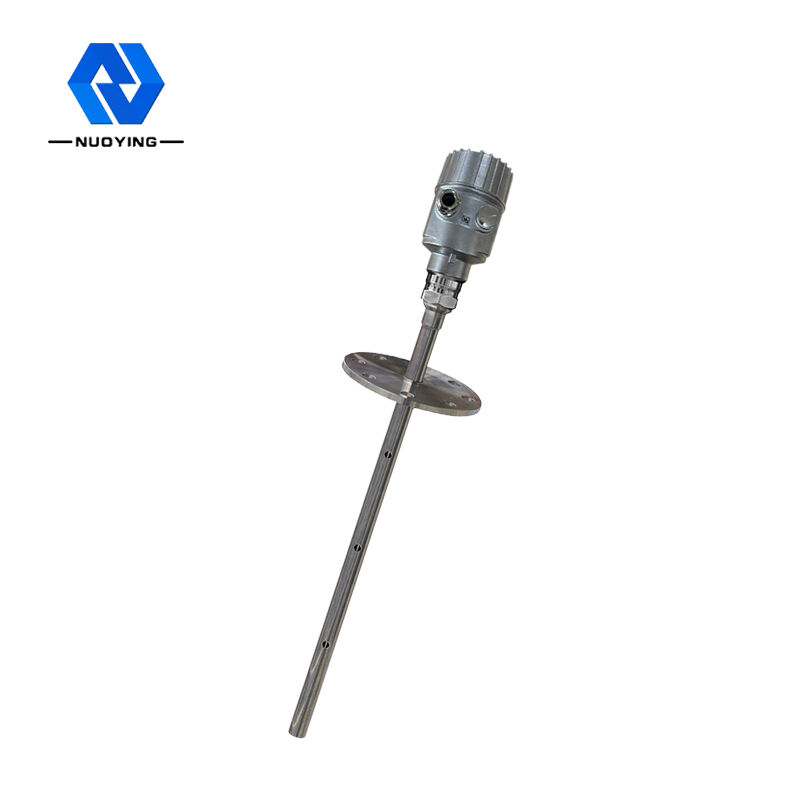

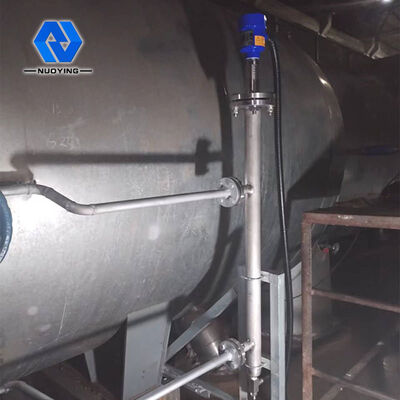

NYRD704 1.8 گیگاهرتز امواج هدایت شونده سطح سنج رادار فرستنده سطح 4-20mA/HART

NYRD704  1.8 گیگاهرتز موج هدایت شونده رادار سطح سنج

سطح سنج راداری موج هدایت شونده، سطح سنجی است که بر اساس اصل بازتاب حوزه زمان (TDR) کار می کند. پالس الکترومغناطیسی سطح سنج راداری با سرعت نور در امتداد کابل فولادی یا پروب منتشر می شود. بخشی از پالس سطح سنج منعکس شده و به صورت اکو به فرستنده پالس در همان مسیر باز می گردد. فاصله بین فرستنده و سطح ماده اندازه گیری شده متناسب با زمان انتشار پالس در آن دوره است و ارتفاع سطح مایع محاسبه می شود.

رادار سطح سنج پارامتر فنی

※ توجه: محصولات می توانند بر اساس نیازمندی های خاص کاربران سفارشی شوند!

رادار سطح سنج اصل کار

پالس مایکروویو فرکانس بالا که توسط رادار موج هدایت شونده منتشر می شود، در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و هنگامی که با ماده اندازه گیری شده برخورد می کند، به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث بازتاب می شود و بخشی از انرژی پالس به عقب منعکس می شود. فاصله زمانی بین پالس ارسالی و پالس بازتابی متناسب با فاصله ماده اندازه گیری شده است.

رادار سطح سنج ویژگی های طراحی

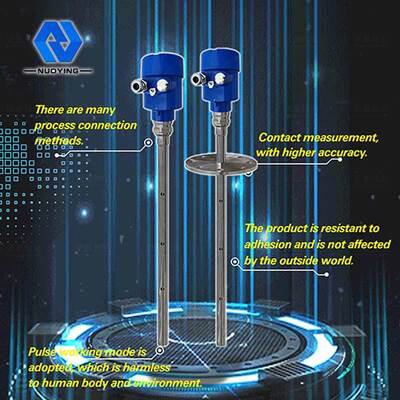

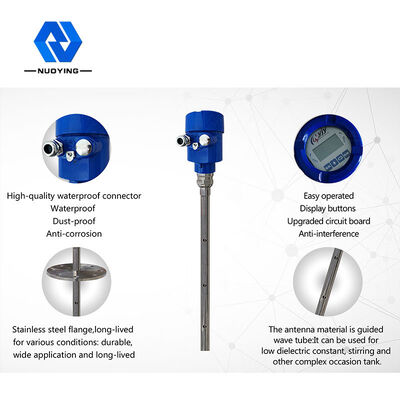

◎ سطح سنج راداری موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو Echo Discovery استفاده می کند، اندازه گیری تماسی، دقت اندازه گیری بالا و اندازه گیری دقیق تر. در عین حال، رادار موج هدایت شونده در برابر چسبندگی مقاوم است و تحت تأثیر محیط خارجی مانند دمای محیط و چسبندگی قرار نمی گیرد.
◎ انواع روش های اتصال فرآیند و انواع اجزای تشخیص، سطح سنج های راداری موج هدایت شونده سری 70X را برای شرایط کاری و کاربردهای مختلف پیچیده مناسب می سازد. مانند: دمای بالا، فشار بالا و مواد با ثابت دی الکتریک کم.
◎ با استفاده از حالت کار پالس، محصول دارای توان انتشار بسیار کم است و می تواند بدون آسیب به بدن انسان و محیط زیست در ظروف فلزی و غیر فلزی مختلف نصب شود.
ظروف

رادار سطح سنج اتصالات الکتریکی

◎ ولتاژ تغذیه

(4 ~20) میلی آمپر/HART (دو سیمه)
منبع تغذیه و سیگنال جریان خروجی از یک کابل شیلددار دو هسته ای استفاده می کنند. برای محدوده ولتاژ تغذیه خاص به داده های فنی مراجعه کنید. برای نوع ضد انفجار، باید یک سد ایمنی بین منبع تغذیه و ابزار اضافه شود.

(4~20) میلی آمپر/HART (چهار سیمه)
منبع تغذیه و سیگنال جریان جدا شده اند و هر کدام از سیم شیلددار دو هسته ای استفاده می کنند. برای محدوده ولتاژ تغذیه خاص به داده های فنی مراجعه کنید.

RS485/Modbus
منبع تغذیه و سیگنال Modbus جدا شده اند و هر کدام از سیم شیلددار دو هسته ای استفاده می کنند. برای محدوده ولتاژ تغذیه خاص به داده های فنی مراجعه کنید.

◎ روش اتصال
