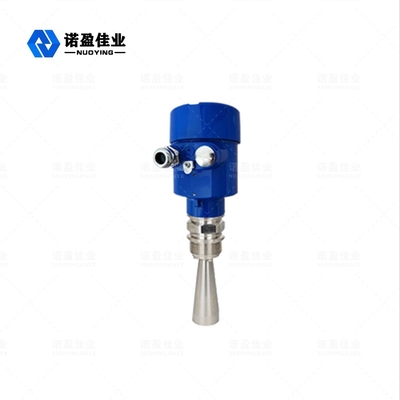

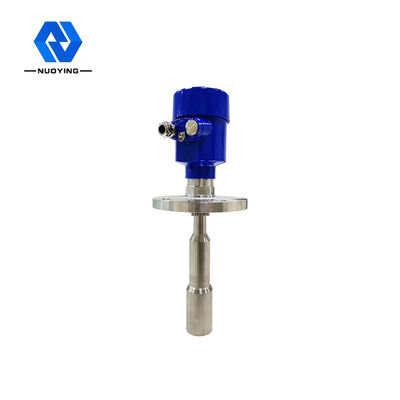

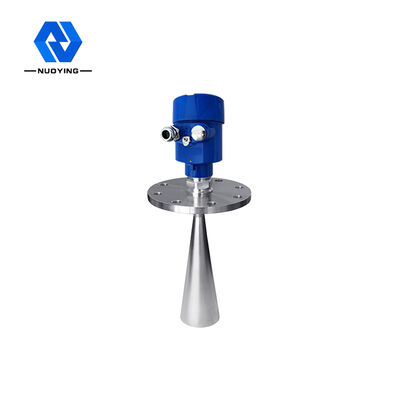

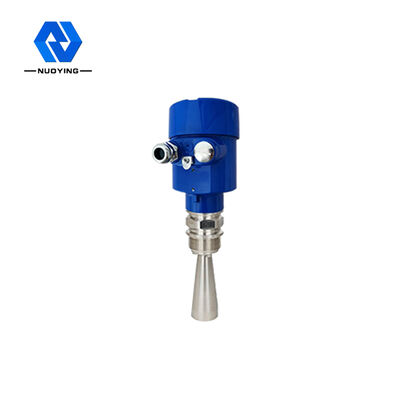

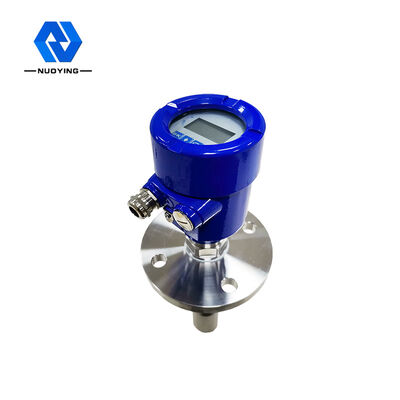

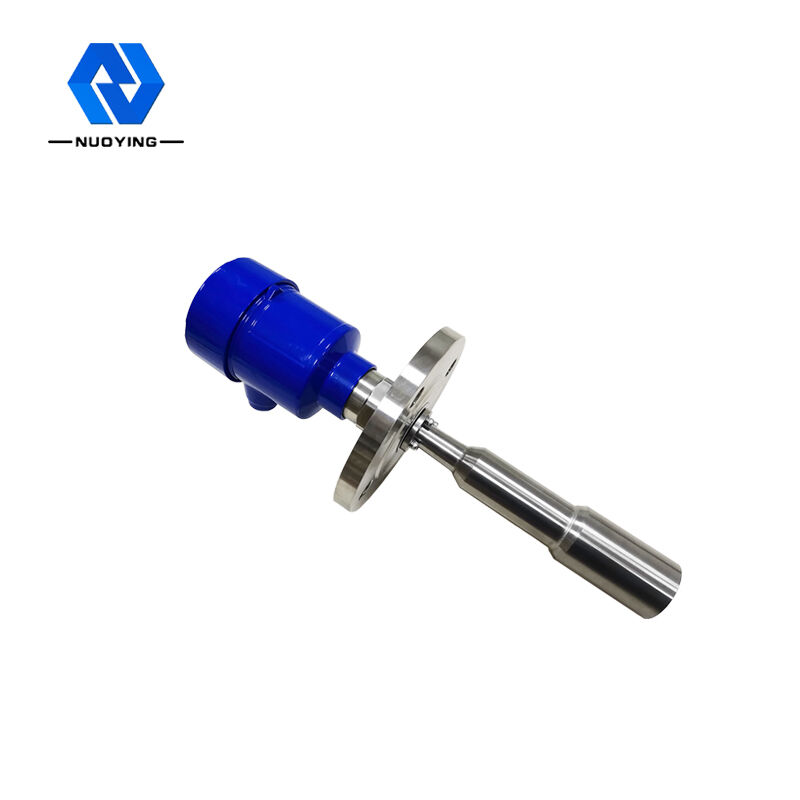

متریال 316L اندازه گیری سطح رادار فرکانس بالا NYRD806 اندازه گیری سطح استاندارد بالا

متریال 316L اندازه گیری سطح رادار فرکانس بالا NYRD806 اندازه گیری سطح استاندارد بالا

نام تجاری:	Nuoying JIAYE
شماره مدل:	NYRD806
مقدار تولیدی:	1 مجموعه
قیمت:	130USD - 9000USD
شرایط پرداخت:	T/T
توانایی عرضه:	1000 واحد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

Explosion proof certificate

برنامه:

دما، فشار و مایع کمی خورنده

محدوده اندازه گیری:

30 متر

ماده آنتن:

316 لیتر

± 3 میلی متر

دمای متوسط:

-40C -2550

فشار روانی:

-0.1 〜4.ompa

منبع تغذیه:

24VDC (دو خط، چهار خط)

اتصال فرآیند:

پشتیبانی ، فلنج

جزئیات بسته بندی:

30cm×25cm×20cm

قابلیت ارائه:

1000 واحد در ماه

توضیح محصول

فرستنده سطح رادار NYRD-806 با فرکانس 26 گیگاهرتز

فرستنده سطح رادار معرفی محصول

سنسور سری NYR D80X متر سطح رادار، یک ابزار اندازه‌گیری سطح رادار با فرکانس بالا 26 گیگاهرتز با حداکثر فاصله اندازه‌گیری 80 متر است. آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می‌تواند پردازش تحلیل سیگنال با نرخ بالاتر را انجام دهد تا ابزار بتواند برای برخی شرایط اندازه‌گیری پیچیده مانند مخزن واکنش، انبار جامد استفاده شود.

متریال 316L اندازه گیری سطح رادار فرکانس بالا NYRD806 اندازه گیری سطح استاندارد بالا 0

فرستنده سطح رادار پارامترهای فنی

مدل	NYRD-806
کاربرد	مایعات دمایی، فشاری و کمی خورنده
محدوده اندازه‌گیری	30 متر
جنس آنتن	316L
دقت	±3 میلی‌متر
دمای محیط	40 درجه سانتی‌گراد تا 250 درجه سانتی‌گراد
فشار فرآیند	0.1 تا 4.0 مگاپاسکال
منبع تغذیه	24 ولت DC (دو سیم، چهار سیم)
اتصال فرآیند	پشتیبانی، فلنج
درجه حفاظت	IP67
محدوده فرکانس	26 گیگاهرتز
درجه ضد انفجار	Exia II C T6 Ga/ Exd ia IIC T6 Gb
خروجی سیگنال	4... 20 میلی‌آمپر/HART (دو / چهار) RS485/Modbus...

شماره کارخانه	دمای فرآیند
NYRD	1 -40 تا +100 درجه سانتی‌گراد
مدل محصول	2 -40 تا +130 درجه سانتی‌گراد
محدوده 805، 10 متر	3 -40 تا +250 درجه سانتی‌گراد
محدوده 806، 30 متر	4 -40 تا +400 درجه سانتی‌گراد
محدوده 807، 20 متر	Y نوع سفارشی ویژه
محدوده 808، 70 متر	فشار فرآیند
محدوده 809، 35 متر	1 -0.1 تا +0.3 مگاپاسکال
محدوده 810، 80 متر	2 -0.1 تا +2.0 مگاپاسکال
محدوده -86، 20 متر	3 -0.1 تا +4.0 مگاپاسکال
محدوده -87، 35 متر	Y نوع سفارشی ویژه
محدوده -SL، 30 متر، 80 متر	آب‌بندی
محدوده -PB، 40 متر	Y ویتون
محدوده -SD، 40 متر	K کالرز
محدوده -TJ، 40 متر	Y نوع سفارشی ویژه
آنتن/اندازه/جنس	جنس پوسته/ حفاظت
A آنتن باتری / شیپور مهر و موم شده / PTFE	A آلومینیوم/IP67
B آنتن شیپوری / 46 میلی‌متر / 316L	D آلومینیوم (محفظه دوتایی) /IP67 S SS 304/IP68
C آنتن شیپوری / 76 میلی‌متر / 316L	Y نوع سفارشی ویژه
D آنتن شیپوری / 96 میلی‌متر / 316L	درجه ضد انفجار
E آنتن شیپوری 121 میلی‌متر/316L	P استاندارد
F آنتن شیب دار / 242 میلی‌متر 316L	L Exia IICT6
P آنتن تخت / PTFE	G Exd[ia] IICT6
S آنتن قطره ای / PTFE	Y نوع سفارشی ویژه
R آنتن میله ای / شیپور مهر و موم شده / PFA	رابط الکتریکی
Y نوع سفارشی ویژه	M M20X1.5
کنترل فرآیند	N 1/2 اینچ NPT
A اتصال رزوه ای: G1%	Y نوع سفارشی ویژه
B اتصال فلنجی: DN50	نمایشگر
C اتصال فلنجی: DN80	A کمربند
D اتصال فلنجی: DN100	X بدون
E اتصال فلنجی: DN150	محدوده (واحد: سانتی‌متر)
F اتصال فلنجی جهانی	x
G نصب گیره ای
H نصب با پایه
Y نوع سفارشی ویژه
خروجی/منبع تغذیه
2 4~20 میلی‌آمپر/24 ولت DC دو سیمه
3 4~20 میلی‌آمپر/24 ولت DC/Hart دو سیمه
4 4~20 میلی‌آمپر/220 ولت AC/Hart چهار سیمه
5 RS485/Modbus

توجه: سفارشی سازی بر اساس تقاضا

فرستنده سطح رادار اصل کار

آنتن رادار یک پالس مایکروویو باریک را منتشر می کند و آن را از طریق آنتن به سمت پایین ارسال می کند. پس از برخورد پالس با سطح رسانه در حال اندازه گیری، بازتاب می یابد و دوباره توسط سیستم آنتن پذیرفته می شود و سیگنال را به بخش مدار الکترونیکی منتقل می کند و به طور خودکار به یک سیگنال موقعیت جسم تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است، زمان لازم برای رسیدن امواج الکترومغناطیسی به هدف و بازگشت به گیرنده تقریباً آنی است.) سطح پایه اندازه گیری: پایین رزوه یا پوشش فلنج
توجه: از زمان بندی رادار برای اطمینان از اینکه بالاترین سطح نمی تواند وارد منطقه کور اندازه گیری شود (منطقه D در شکل) استفاده کنید.

فرستنده سطح رادار ویژگی های طراحی

آنتن کوچک و نصب آسان است؛ رادار بدون تماس، بدون سایش و بدون آلودگی.
تقریباً عاری از خوردگی و بخار؛ تقریباً تحت تأثیر تغییرات بخار آب، دما و فشار در جو قرار نمی گیرد. ◎محیط گرد و غبار شدید تأثیر کمی بر کار سنج های سطح فرکانس بالا دارد. ◎طول موج های کوتاه تر بازتاب بهتری برای سطوح جامد شیب دار فراهم می کنند.
زاویه پرتو کوچک است، انرژی متمرکز است و قابلیت اکو را در حالی که از تداخل جلوگیری می کند، افزایش می دهد. ◎منطقه مرده اندازه گیری کوچکتر است و نتایج خوبی را می توان برای اندازه گیری قوطی های کوچک نیز به دست آورد. ◎نسبت سیگنال به نویز بالا، حتی در صورت نوسان، می تواند عملکرد بهتری را ارائه دهد. ◎فرکانس بالا بهترین انتخاب برای اندازه گیری رسانه های جامد و با ثابت دی الکتریک پایین است.
