جزئیات محصول:
|
| محدوده اندازه گیری: | 0 تا 6 متر | مواد: | 304، 316 لیتر (اختیاری) |
|---|---|---|---|
| اتصال فرآیند: | نصب فلنج (اختیاری) | درجه حفاظت: | ابزار نمایش IP67، IP67 |
| دمای عملیاتی: | -40~130℃،-50~350℃ | فشار فرآیند: | فشار اتمسفر، 0-16 مگاپاسکال |
| درجه ضد انفجار: | Exia IICT6 (اختیاری) | نرخ تمایز: | ±lmm |
| برجسته: | ترانسمیتر سطح مغناطیسی صفحه,فرستنده سطح مغناطیسی 6 متر,نشانگر سطح شناور مغناطیسی 1 آمپری 220 ولت |
||

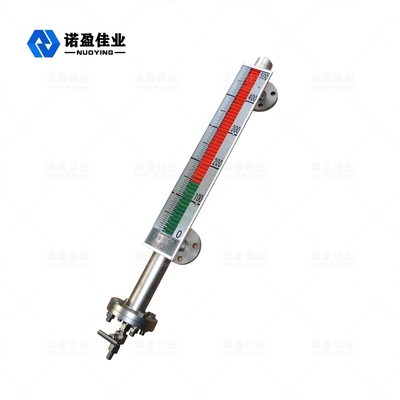

سطح صفحه مغناطیسی
صفحه مغناطیسیمرحله مترعملیاتی اصل
سطح سنج صفحه مغناطیسی را می توان برای تشخیص سطح مایع متوسط انواع برج ها، مخازن، ظروف کروی و دیگ ها و غیره استفاده کرد.سطح سنج صفحه فلیپ مغناطیسی را می توان برای آب بندی بالا، جلوگیری از نشت و دمای بالا، فشار بالا و مقاومت در برابر خوردگی استفاده کرد.
مغناطیس سنج دارای یک محفظه (به نام لوله اندازه گیری یا لوله بدنه) است که یک توپ شناور را نگه می دارد و حفره توسط فلنج یا اتصال مناسب دیگر به ظرف متصل می شود.طبق اصل اتصال دهنده ها، با تغییر سطح مایع در ظرف، سطح مایع در حفره با سطح مایع در ظرف برابر است، بنابراین توپ شناور در محفظه به سمت بالا و پایین رانده می شود. با بالا و پایین رفتن سطح مایع در ظرف.در این مرحله، ما نمی‌توانیم سطح مایع را ببینیم، بنابراین یک نمایشگر مغناطیسی چرخشی در قسمت بیرونی حفره داریم.
فولاد مغناطیسی دائمی در محل اتصال مایع غرق‌کننده توپ شناور و قسمت شناور نصب می‌شود و زمانی که سطح مایع در ظرف اندازه‌گیری شده بالا و پایین می‌رود، شناور مغناطیسی در لوله بدنه گیج‌سنج مایع نیز کار می‌کند.فولاد مغناطیسی دائمی در شناور با اتصال مغناطیسی به نشانگر ستون مغناطیسی منتقل می شود و غلتک های قرمز و سفید را به سمت چرخش 180 درجه سوق می دهد.هنگامی که سطح مایع بالا می رود، ستون تلنگر از سفید به قرمز تغییر می کند و زمانی که سطح مایع کاهش می یابد، ستون تلنگر از قرمز به سفید تغییر می کند.محل اتصال قرمز و سفید نشانگر ارتفاع واقعی سطح مایع در داخل ظرف است، بنابراین نشانه واضحی از سطح مایع است.
صفحه مغناطیسیمرحلهمترپارامتر فنی
| محدوده اندازه گیری | 0 تا 6 متر |
| دقت اندازه گیری | ± 3 میلی متر |
| چگالی متوسط | 0.425 گرم بر سانتی متر مکعب |
| اختلاف چگالی | 0.1 گرم بر سانتی متر مکعب |
| ویسکوزیته متوسط | W 0.4Pa.S |
| کنترل خروجی | 220VAC, 1A |
| خروجی انتقال | 4~20mA (منبع تغذیه 24VDC) |
| دمای فرآیند | -50 ~ 350 درجه سانتیگراد |
| فشار فرآیند | 0 ~ 16 مگا پاسکال |
| نرخ تمایز | ±lmm |
| اتصال فرآیند | نصب فلنج (اختیاری) |
| درجه حفاظت | IP67 |
| درجه ضد انفجار: | Exia IICT6 (اختیاری) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
صفحه مغناطیسی مرحله مترویژگی های طراحی
◎ساختار ساده، جامد و قابل اعتماد، عملیات پایدار
◎مقیاس نمایش صحنه واضح است و خواندن آن چشم نواز است.
◎سطوح مایعی که می‌توان اندازه‌گیری کرد و نشان داد که خورنده، قابل اشتعال، سمی، درجه حرارت بالا، تحریک‌پذیر و آلوده است.
◎فرم های نصب متعدد، فرم های اتصال متعدد را می توان انتخاب کرد
◎ محدوده فشار طراحی از خلاء کامل تا 10 مگاپاسکال.
◎ محدوده دمای طراحی - 160 تا 450 درجه سانتیگراد.
◎طراحی حرفه ای برای فشار و دمای خاص.
صفحه مغناطیسیمرحلهالزامات نصب کنتور
صفحه مغناطیسیمرحلهفیلد کاربردی متر

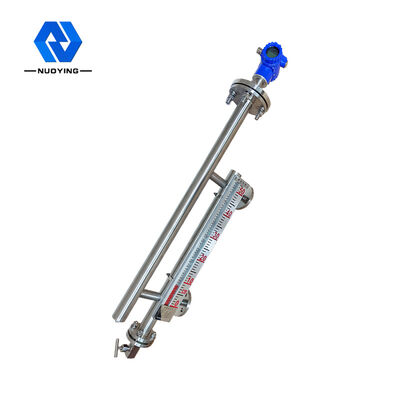

سطح سنج صفحه مغناطیسی برای نمایش سطح مایع روی ظروف مواد شیمیایی، نفت و سایر تجهیزات صنعتی مناسب است.سطح مایع صفحه نمایش مغناطیسی را می توان برای نصب متر سطح مایع اضافه کرد، سطح مایع را می توان باز و خاموش کرد تا انتقال سیگنال از راه دور انجام شود، توپ شناور از طراحی ویژه صنایع دستی مانند دمای بالا، فشار بالا استفاده می کند. چگالی کم، و انتخاب مواد مختلف مانند تیتانیوم، 316L PTFE و غیره. برای اطمینان از اینکه محصول برای هر سطحی از نیازهای اندازه گیری میدانی مناسب است.در حال حاضر، مغناطیس سنج به طور گسترده در صنایع نفت، شیمیایی، متالورژی، برق، مواد غذایی، داروسازی، کاغذ سازی و سایر صنایع اندازه گیری و کنترل سطح مایع استفاده می شود.
