جزئیات محصول:
|
کاربرد: | مناسب برای اکثر مایعات، از جمله پوشش داده شده، بادی و دوغاب. | مواد: | 304,316 لیتر (اختیاری) |
---|---|---|---|
طول چنگال: | 44 میلی متر، 100 میلی متر، (اختیاری) | منبع تغذیه: | 4VDC,220VAC |
دمای کاری: | چنگال -40 - + 130 درجه سانتیگراد | استرس فرآیند: | < 2.0MPa |
اتصال فرآیند: | نخ، فلنج (اختیاری) | سطح حفاظت: | IP67 |
برجسته: | سنسور سطح چنگال تنظیم 316L,سنسور سطح چنگال تنظیم 220VAC,سوئیچ سطح پروب ویبره 220VAC |

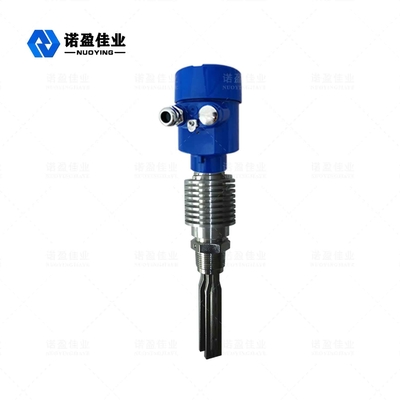

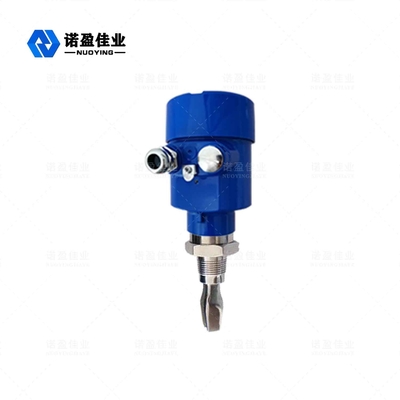

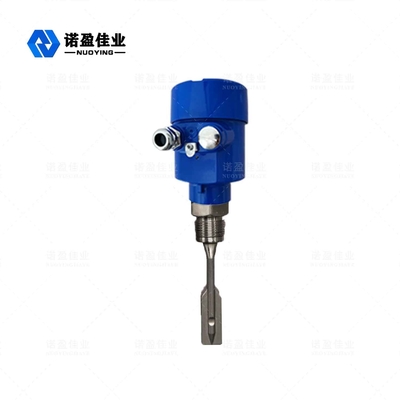

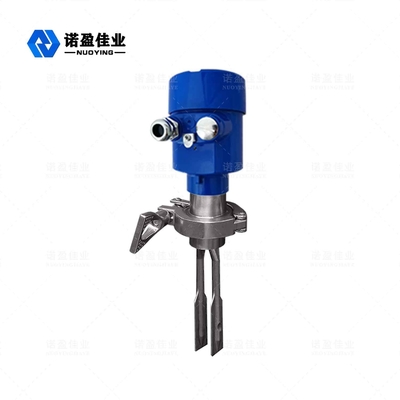

چنگال تنظیم NYYCUK مرحله کنترل کننده سطح سوئیچ
عملیاتی اصل
سوئیچ سطح چنگال تنظیم NYYCUK نوع جدیدی از سوئیچ سطح است.با استفاده از اصل ارتعاش چنگال تنظیم طراحی و تولید می شود.این یک پایه میله القایی است که چنگال تنظیم بر روی آن باز و بسته می شود، که چنگال تنظیم را از طریق تراشه پیزوالکتریک هدایت می کند و سیگنال ارتعاش را توسط تراشه پیزوالکتریک دیگری دریافت می کند که سیگنال ارتعاش را به گردش در می آورد و با میله القایی طنین انداز می شود.هنگامی که ماده با میله القایی در تماس است، سیگنال ارتعاش کوچکتر می شود و مدار کنترل سیگنال اتصال الکتریکی را تا زمانی که رزونانس متوقف شود، خروجی می دهد.به دلیل این اصل طبیعی که حساسیت میله القایی از انتهای جلو به صندلی عقب کاهش می یابد، هنگامی که مواد داخل مخزن با بشکه جمع می شود، با پایین میله القایی تماس می گیرد، هیچ سیگنال خطایی در هنگام صندلی وجود ندارد. در عقب یا هنگام تخلیه است.به طور خلاصه، چنگال تنظیم تحت تحریک کریستال پیزوالکتریک، ارتعاش مکانیکی ایجاد می کند که دارای فرکانس و دامنه خاصی است.هنگامی که چنگال تنظیم در مایع یا جامد غوطه ور می شود، فرکانس ارتعاش و دامنه چنگال تنظیم تغییر می کند.این تغییر فرکانس توسط زیرمدار الکترونیکی تشخیص داده می شود و یک مقدار سوئیچ را خروجی می دهد.
پارامتر فنی
برنامه های کاربردی | مناسب برای اکثر مایعات، از جمله مواد چنگال روکش شده، بادی و دوغاب: 304316 لیتر (اختیاری) |
طول چنگال | 44 میلی متر، 100 میلی متر (قابل تنظیم در صورت نیاز) |
منبع تغذیه | 24VDC, 220VAC |
دمای کاری | چنگال -40 + 130 درجه سانتیگراد، ابزار دقیق -40 - 80 + درجه سانتیگراد |
چگالی دی الکتریک | N 0.7g/cm3 (مایع)، >0.1g/cm3 (جامد) |
استرس فرآیند | < 2.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
سطح حفاظت | IP67 |
کلاس انفجار | Exd IIBT4 (اختیاری) |
خروجی سیگنال | خروجی رله SPDT |
ویژگی های طراحی
◎ مناسب برای اندازه گیری پودر جامد با چگالی متوسط یا ذراتی که می توانند آزادانه جریان داشته باشند.همچنین تقریباً برای تمام رسانه های مایع قابل استفاده است، این سری از سوئیچ های سطح چنگال تنظیم را می توان در سطوح مختلف اندازه گیری کرد، با سوئیچ های حد ایمنی خطای زیاد / کم، حفاظت از عملیات سرریز یا خالی، کنترل پمپ، لوله های نمایشگر با / بدون جریان و غیره. .
◎بدون تاثیر فوم، جریان گردابی و گاز، برای زنگ نقطه ثابت یا کنترل انواع سطح مواد جامد و سطح مایع در ظروف مختلف مناسب است.چندین مدل را می توان در موقعیت های مختلف استفاده کرد.عمر طولانی، عملکرد پایدار، ایمن و قابل اعتماد
◎ سازگاری قوی - مواد اندازه گیری شده دارای پارامترهای الکتریکی متفاوتی است و چگالی هیچ تاثیری بر اندازه گیری ندارد.پوسته پوسته شدن، هم زدن، تلاطم، حباب، ارتعاش، ویسکوزیته متوسط، دمای بالا، فشار بالا و سایر شرایط نامطلوب بر تشخیص تأثیر نمی گذارد.
◎بدون نیاز به تنظیم: ثابت دی الکتریک و چگالی آن تحت تاثیر قرار نمی گیرد، بنابراین برای هر مایع اندازه گیری شده نیازی به تنظیم میدان نیست.
◎بدون تعمیر و نگهداری: فرآیند تشخیص سوئیچ چنگال تنظیم توسط مدار الکترونیکی کامل می شود، بدون قطعات متحرک، پس از نصب و راه اندازی، نیازی به تنظیم نقطه ای نیست.
