2.4 عملکرد پیکربندی میدانتوابع اساسی (نه نیاز به رمز عبور)
2.5 دستورات تنظیم حالت جریان سنج پیشرفت
1حجم گاز (Qv گاز)A. حجم کار را به شرح زیر اندازه گیری کنید:تراکم: به تراکم 20 درجه سانتیگراد تنظیم شده (در محاسبه شرکت نمی کند)
فشار: 0.0KPa
دما:20°C
ب) حجم حالت استاندارد را به شرح زیر اندازه گیری کنید.
تراکم: تراکم در شرایط استاندارد (در محاسبه شرکت نمی کند)
فشار: فشار جریان (ضغط اندازه گیری KPa)
دمای: دمای فعلی (درجات سانتیگراد)
2جرم گاز (فاو) (Qm)
A. با توجه به تراکم جریان، به شرح زیر تنظیم می شود: (در این زمان، ضریب انتقال حالت l است)
تراکم: به تراکم واقعی فعلی تنظیم شده است.
فشار: 0.0KPa
دمای: 20 درجه سانتیگرادB. با توجه به تراکم شرایط استاندارد، تنظیمات به شرح زیر است: (در این زمان، وضعیت داخلی با توجه به دمای و فشار تغییر می کند)
تراکم: تراکم در شرایط استاندارد (تراکم در 20')
فشار: فشار جریان (ضغط اندازه گیری KPa)
دمای: دمای فعلی (سیلیوس)
3حجم مایع (Ov) A،حجم را به شرح زیر اندازه گیری کنید:تراکم:1.0 یا تراکم جریان (در محاسبه شرکت نمی کند)
4کیفیت مایعات (Lieuid Om)
A: چگالی جریان را به شرح زیر تنظیم کنید
تراکم:به تراکم واقعی فعلی تنظیم شود
5. جریان حجم بخار (( بخار Ov)تراکم:1.0 یا تراکم جریان (در محاسبه شرکت نمی کند)فشار:0.0KPa ((در عملیات دخیل نیست)دمای: 20@ ((در عملیات دخیل نیست)6. جریان جرم بخارA.کیفیت بخار فوق گرم ((PTSSteam ((P/T)):
اگر سنسور دمای خارجی یا فشار معیوب باشد (یا نمی تواند به سنسور دمای یا فشار متصل شود) ، تراکم بخار بر اساس دمای ورودی یا فشار محاسبه می شود:
فشار: فشار اندازه گیری جریان KPa
دمای: دمای فعلی °C
B.تعداد بخار اشباع شده (T) بخار اشباع شده (Sat Steam ((T)):
اگر سنسور دمای خارجی خراب شود (یا نمی تواند به سنسور دمای متصل شود) ، تراکم بخار بر اساس دمای ورودی محاسبه می شود.
دمای: دمای فعلی °C
C.تعداد بخار اشباع شده (P) ((Sat Steam ((P)):
اگر سنسور فشار خارجی خراب شود (یا نمی تواند به سنسور فشار متصل شود) ، تراکم بخار بر اساس فشار ورودی محاسبه می شود:فشار: فشار اندازه گیری جریان KPa
نقشه ها و برنامه ها در اینجا هستند.1نقشه ابعاد
پایان
مشکلات صدور گواهینامه بین المللی ضد انفجار
1داده ها: تمام داده ها باید به زبان انگلیسی، IEC یا EN ترجمه شوند و هر بند باید به طور منطقی توضیح داده شود.تعداد اصلاحات داده ها در طول چرخه صدور گواهینامه بسیار بیشتر از حجم کار داخلی ضد انفجار است.
توجه: محصولات با امنیت ذاتی به محاسبه و ارزیابی متکی هستند، و حجم کار سنگین است، که بسیار متفاوت از چین است.واقعاً تعداد کمی از مردم در چین هستند که می توانند محاسبه کنند و با سطح خارجی دست یابند.
2آزمایش: آزمایشات خارجی بسیار سختگیرانه تر است و برای گواهینامه کلاس I IECEx ، پرسنل آژانس صادر کننده باید قبل از آزمایش به آزمایشگاه تایید شده IECEx برای شهادت در محل مراجعه کنند.
3. بازرسی کارخانه: نیازی به بازرسی کارخانه در چین نیست. بازرسی کارخانه های خارجی بر اساس ISO9001 انجام می شود و سپس به EN / ISO / IEC 80079-34 ادغام می شود:سیستم ضد انفجار 2011 برای بررسی در محلاین معادل بازسازی یک مجموعه از سیستم های ضد انفجار است و بازرسی های سالانه باید هر سال پس از صدور گواهینامه انجام شود.
توجه: بدون گواهینامه ISO9001، شما نمی توانید از بازرسی کارخانه عبور کنید.
پس از تمرینات بین المللی ضد انفجار، نکات زیر خلاصه شده اند تا به شما کمک کنند شک و تردید خود را برطرف کنید:
1چرخه صدور گواهینامه بین المللی ضد انفجار چقدر طول می کشد؟
پاسخ: به طور کلی 4 تا 6 ماه، این یک وضعیت عالی است. به دلیل عوامل نامشخصی مانند داده ها و بازرسی کارخانه، معمولا 8 تا 10 ماه یا بیشتر طول می کشد.
2چرا گواهينامه ي ضد انفجار بين المللي اينقدر گرونه؟
پاسخ: شما همچنین می دانید که این یک نام تجاری بین المللی است. گواهینامه محصول 45،000 RMB (6600 دلار آمریکا) ، گواهینامه بازرسی کارخانه 45،000 RMB (6600 دلار آمریکا) ،و هزینه گواهینامه 13 دلار است200 دلار آمریکا. حقوق روزانه خارجی ها خیلی بیشتر از چین است. با سطح محلی ترکیب شده، هنوز فکر می کنید گران است؟
توجه: هزینه آزمایش و هزینه شاهد به دلیل انواع مختلف محصولات و سطوح دشواری در اینجا ذکر نشده است. برای صرفه جویی در هزینه ها، توصیه می شود که هر دو گواهینامه ATEX / IECEx را دریافت کنید.
3چرا چرخه صدور گواهینامه موسسات مشهور اینقدر کند است؟
پاسخ: از یک طرف، ارتباطات بین چین و کشورهای خارجی کند است و از طرف دیگر، این امر به دلیل تنبلی خارجی ها در کشورهای توسعه یافته است.در مثال هایی که دیدم، سرعت صدور گواهینامه در موسسات مانند بریتانیا، فرانسه، آلمان و ایالات متحده خیلی سریع نیست. آن را با روند داخلی مقایسه نکنید.
4چگونه کارایی اولین گواهینامه بین المللی ضد انفجار را افزایش دهیم؟
پاسخ: انتخاب یک مهندس گواهینامه خوب که فرآیند، انگلیسی، محصولات، استانداردها، آزمایش و بازرسی کارخانه را درک می کند، روند گواهینامه را بسیار سریع تر می کند. در غیر این صورت،توصیه می شود که یک آژانس یا فرد حرفه ای پیدا کنید.به خودت فکر کن، و تو بیشتر از یک یا دو راه دور می ری.
توجه: این نوع از مهندسان صدور گواهینامه دشوار است، و مبتدیان توصیه می شود تا یک نماینده پیدا کنند.
5بازرسي کارخانه هاي بين المللي سختگيره؟
پاسخ: تمام الزامات برای حسابرسی کارخانه وجود دارد. این به متخصصان سیستم شرکت و میزان همکاری بین بخش های مختلف بستگی دارد.مشکل از فرد به فرد متفاوت است.
6آیا آزمون صدور گواهینامه در خارج از کشور انجام می شود؟
پاسخ: در حال حاضر، مدل آزمون داخلی + گواهینامه خارجی اساساً پذیرفته شده است.
توجه: بر اساس مقررات IECEx، محل آزمایش یا در خود شرکت یا در آزمایشگاه IECEx است.و در اصل این دومین مورد استحدود 6 آزمایشگاه ضد انفجار IECEx در چین وجود دارد و تعداد آنها همچنان در حال افزایش است.
7بزرگترين تفاوت بين ضد انفجار خارجي و داخلي چيه؟
پاسخ: اول، بازرسی کارخانه سیستم QAR / QAN، دوم، مشارکت خارجی ها، و سوم، نوشتن گزارش های IECEx (همه به زبان انگلیسی).و هر آیتم باید با اطلاعات محصول و تجزیه و تحلیل نتایج آزمایش مطابقت داشته باشد.یک محصول ضد انفجار خالص حدود 60 تا 70 صفحه است.
در سال هاي اخير، با توسعه سريع تکنولوژی ضد انفجار چين،شرکت های ضد انفجار داخلی در کشورهای مختلف به طور فزاینده ای انتخاب کرده اند که به خارج از کشور بروند و محصولات خود را به کشورهای سراسر جهان بفروشند.برای شرکت ها، به دست آوردن گواهینامه های بین المللی ضد انفجار یک فرآیند مهم است. این فصل به طور خلاصه آژانس های گواهینامه ضد انفجار بین المللی را معرفی می کند.
طبقه بندی گواهینامه بین المللی
ATEX: استانداردهای EN را اجرا می کند و معمولا در بازار اتحادیه اروپا استفاده می شود.
IECEx: استانداردهای IEC را اجرا می کند و توسط کشورهای عضو سیستم IEC شناخته شده است.
1. باز بودن
ATEX: باز نیست، نمی توان از طریق اینترنت پرسید، می توانید به آژانس صادر کننده تماس بگیرید.
IECEx: نسبتا شفاف تر و باز، می تواند در وب سایت رسمی یافت شود.
وب سایت رسمی IECEx: http://www.iecex.com
2شناخت متقابل
ATEX: نمی توان گواهینامه های کلاس I را که توسط برخی از کشورهای خاص مورد نیاز است منتقل کرد.
IECEx: گواهینامه های کلاس I کشورهای خاص می توانند بر این اساس تبدیل شوند.
گواهینامه ویژه کلاس I: MSHA ایالات متحده، ANZEx استرالیا، DGMS هند.
توجه: اگر گواهی IECEx دارید، فقط نیاز به انجام یک آزمایش تفاوت دارید.
آژانس بین المللی صدور گواهینامه ضد انفجار
BV/LCIE: Bureau Veritas/ آزمایشگاه مرکزی برق فرانسهمحل: پاریس، فرانسهتاسیس: 1828صلاحیت: می توان هر دو ATEX و IECEx را صادر کردتوجه: BV Group LCIE فرانسوی را خریداری کرد که در واقع دارای صلاحیت برای صدور گواهینامه است. در آلمان نیز یک واحد وجود دارد که می تواند گواهینامه صادر کند و متعلق به BV Group است.
TUV SÜD: گروه بزرگ چین TUV SÜDمحل: مونیخ، آلمانتاسیس: 1866صلاحیت: ATEX، IECEx صادر می شود
TUV Rheinland: گروه TUV Rheinlandمحل: کولن، آلمانتاسیس: 1872صلاحیت: ATEX، IECEx صادر می شود
Eurofins: گروه تست تکنولوژی Eurofinsمحل: ایتالیا و بلژیکتاسیس: 1987صلاحیت: ATEX، IECEx صادر می شود
DNV: Det Norske Veritasمحل: اسلو، نروژتاسیس: 1964صلاحیت: ATEX، IECEx صادر می شود
SGS/Baseefa: SGS Standards Technical Services Ltd./دولت گواهینامه تجهیزات الکتریکی ضد انفجار بریتانیامحل: ژنو، سوئیستاسیس: 1878صلاحیت: می توان هر دو ATEX و IECEx را صادر کردتوجه: گروه SGS Baseefa را خریداری کرد که در واقع دارای صلاحیت برای صدور گواهینامه است.
CSA/sira: انجمن استاندارد کانادا/ شرکت گواهینامه کیفیت Sira Co., Ltdمحل: تورنتو، کاناداتأسیس: ۱۹۱۹صلاحیت: می توان هر دو ATEX و IECEx را صادر کردتوجه: گروه CSA سیرا، انگلستان را خریداری کرده است و هر دو طرف دارای صلاحیت برای صدور گواهینامه هستند.
CQM Fangyuan: گروه صدور گواهینامه مارک Fangyuan چینمحل: پکنتاسیس: 1991صلاحیت: ATEX، IECEx صادر می شوديادداشت: فانگيوان در حال حاضر فقط مجاز به صدور تجهیزات ضد انفجار کلاس دوم است
CNEX-Global BVمحل: آرنهم، هلندماهیت: توسط CQST سرمایه گذاری شده، در سال 2016 صلاحیت صدور گواهینامه را به دست آورده و یک آژانس صدور گواهینامه چینی است.صلاحیت: می توان هر دو ATEX و IECEx را صادر کرد
در بالا مقدمه ای کوتاه از آژانس های گواهینامه بین المللی استفاده شده است. البته برخی از سازمان های شناخته شده وجود دارد که در اینجا ذکر نشده اند، مانند: PTB، UL، FM، ITS، FTZU،CCVE، DEKRA، TesfSafe، TUV NORD، CESI و غیره
انتخاب نقاط نمونه گیری دمای و فشار: (شکل 8)1حسگر دما (PTl00) یک سوراخ (قطر سوراخ 025 است) بعد از 5D پایین جریان جریان،پايه رو جوش بده و سنسور درجه حرارت رو محکم کن
2• فرستنده فشار فشار را از پورت مکش (1/4 "NPT") در سمت پایین جریان سنج یا فشار 3D جریان سنج پایین می گیرد.
نصب باید به این مشکل توجه کند:
1توجه داشته باشید که جهت جریان تیر بر روی بدن میز باید با جهت جریان متوسط سازگار باشد.
2قطر درونی گازکت در هر دو طرف جریان سنج نباید کمتر از قطر درونی جریان سنج باشد.
3توجه ویژه ای به اینکه آیا جریان سنج اتصال فلنج و خط لوله در یک خط قرار دارند، داشته باشید.4هنگام جوشکاری لنگ ها، باید اندازه گیری جریان برای جلوگیری از آسیب بیش از حد درجه حرارت جوشکاری به سنج سنج برداشته شود.
سیم کشی محصولاندازه گیری جریان پریسسیون، سیگنال خروجی 4-20mA است، می تواند جریان لحظه ای، جریان تجمعی و غیره را نشان دهد، همچنین می تواند به سیستم کامپیوتری و یکپارچه کننده نمایش جریان متصل شود.
صفحه ی پایانی برای اتصال منابع برق خارجی و پالس های خروجی استفاده می شود. ولتاژ منبع برق از 12 ولت تا 32 ولت می باشد.
چندین روش رایج سیم کشی در زیر ذکر شده است:
عملکرد منوی1. نمایشگرال سی دی از صفحه نمایش متریکس نقطه ای 128 * 64 استفاده می کند و از نمایش چند متغیر پشتیبانی می کند. این متر از دو حالت نمایش پشتیبانی می کند:هنگامی که خط سوم نشان داده می شود، آن را به عنوان نشان داده شده در شکل زیر نشان داده می شود:
توضیحات نمایشگر دیگر:اگر سنسور فشار یا درجه حرارت به حالت "جمع آوری خودکار" تنظیم شده و خرابی سنسور تشخیص داده شود، مقدار مربوطه با مقدار تنظیم "دستی" جایگزین می شود و درخشان می شود.مقادیر تنظیم دستی در اینجا به "فشار گاز" و "درجه حرارت گاز" وارد شده در منوی اشاره دارد.هنگامی که حالت جریان با تعویض فشار بخار اشباع شده است، سنسور دمای جمع آوری نمی شود و مقدار دمای آن به عنوان--------- نشان داده می شود که در حال استفاده نیست.
هنگامی که حالت جریان معاوضه دمای بخار اشباع شده است، جمع آوری سنسور فشار شروع نمی شود و ارزش فشار به عنوان "--------" نمایش داده می شود.که نشان می دهد که در حال استفاده نیست.در حالت نمایش عادی، شما می توانید نمایشگر فرکانس، فشار، دمای، تراکم، جریان و درصد را در خط سوم با فشار طولانی کلید M تنظیم کنید.خط سوم نشان می دهد که متغیر فوری به صورت زیر است:
حالت نمایش دو خطهنگامی که صفحه نمایش خط سوم خاموش می شود، صفحه نمایش خط دوم ثابت می شود، همانطور که در شکل زیر نشان داده شده است.
2توضیحات دقیق عملکرد کلید میدان2.1 از بین بردن کارکردهای اساسی کلیداین محصول از حالت عملکرد "سه دکمه" پشتیبانی می کند. عملکردهای اساسی سه کلید به شرح زیر است:
2.2 ورودی و خروج از ساختار میدانتنظیمات میدان را وارد کنیددر حالت "نمایش نرمال"، کلید "Z" را برای وارد شدن به "تعداد زنده" فشار دهید. پارامترهای "تعداد میدان" را می توان با " ورودی دیجیتال مستقیم" و "انتخاب منوی" تنظیم کرداز تنظیمات سایت خارج شویددر حالت "Camp Configuration"، کلید "Z" را فشار دهید تا از حالت "Camp Configuration" خارج شوید و وارد حالت "Display" شوید.
توجه: این ابزار ثبت وضعیت زمانی که آخرین دکمه خروج تنظیم شد، فشار "Z" برای بازگشت به وضعیت زمانی که آخرین خروج2.3 روش تنظیم داده هاپارامترهای تنظیم میدان به دو نوع تقسیم می شوند: "انتخاب منوی" و "ارائه مستقیم دیجیتال".
روش تنظیم انتخاب منویکلید M را به مدت طولانی فشار دهید و زیر خط به خط دوم حرکت می کند، نشان می دهد که تنظیمات می تواند تغییر کند.کلید M را فشار دهید تا بالا بروید یا کلید S را فشار دهید تا پایین بروید. در طول فرآیند تنظیم داده ها، کلید M را نگه دارید تا تنظیمات را ذخیره کنید. پس از ذخیره، کلید S را فشار دهید.خط زیر به طور خودکار به خط اول منتقل می شود;روش تنظیم Direct Digital Input) کلید M را برای مدت طولانی فشار دهید و خط زیر به خط دوم حرکت می کند، نشان می دهد که تنظیمات می تواند تغییر کند.کلید S را فشار دهید تا به سمت راست حرکت کند، زیر خط به اولین رقم منتقل می شود، نشان می دهد که می تواند اصلاح شود، کوتاهکلید M را فشار دهید، و تعداد یک افزایش می یابد. کلید $ را دوباره فشار دهید تا اعداد را به ترتیب تنظیم کنید، و روش تنظیم دقیقا همان رقم اول است.کلید M را برای ذخیره داده های تنظیم فشار دهیدیا برای خروج از تنظیمات Z را فشار دهید. به عنوان مثال، حد محدوده اصلی 200 است و حد محدوده جدید 400 است. نمایش منوی انگلیسی به عنوان یک مثال استفاده می شود.
نسخه ویژه:در طول فرآیند تنظیم، کلید M را برای سه ثانیه نگه دارید تا تنظیمات داده ها را ذخیره و پایان دهیددر طول فرآیند تنظیم، کلید "Z" را فشار دهید تا از تنظیمات فعلی خارج شوید بدون اینکه آن را ذخیره کنید.یا به منوی قبلی برگردید تنظیمات Affer یا از تنظیمات خارج شوید، سیستم در صفحه تنظیمات فعلی باقی می ماند.
دستگاه اندازه گيري جريان جرم کوريوليس چطور کار ميکنه؟
اندازه گيري جريان جرم کوريوليس بر اساس اصل کوريوليس ساخته شده است. آن را به لوله جريان که از طریق آن جریان می دهد ارتعاش می دهد. سنسور متوجه و تجزیه و تحلیل تغییرات در فرکانس،تفاوت فاز و دامنه لوله جریان، به طور مستقیم جرم رسانه ای را که در حال حاضر از طریق لوله جریان جریان دارد اندازه گیری می کند و تراکم را از فرکانس ارتعاش محاسبه می کند.همچنین می تواند متغیرهای فرعی را در خط لوله اندازه گیری کند.، مانند جریان جرم، جریان حجم، تراکم و درجه حرارت.
Coriolis Flow Meter در مقابل اندازه گیری جریان حرارتی
اندازه گیری جریان Coriolis جریان جرم را به طور مستقیم اندازه گیری می کند. اندازه گیری جریان جرم مستقیم عدم دقت ناشی از خواص مایعات را کاهش می دهد. اندازه گیری جریان حرارتی جریان جرم را به طور غیرمستقیم اندازه گیری می کند.به خاطر روش اندازه گیری، تفاوت های اساسی بین این دو دستگاه وجود دارد، و بنابراین کاربردهای مختلف که هر کدام برای آن مناسب است.
اندازه گیری جریان جرم حرارتی از ظرفیت حرارتی مایع برای اندازه گیری جریان جرم استفاده می کند. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) The power applied or the temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateاندازه گیری جریان جرم حرارتی به طور عمده برای گاز استفاده می شود.
از آنجا که اصل کوریولیس جریان جرم را به طور مستقیم اندازه گیری می کند، می توان از اندازه گیری جریان کوریولیس برای گاز ها و مایعات استفاده کرد.
درخواست ها
Coriolis mass flowmeter می تواند برای اندازه گیری جریان جرم یک مخلوط گازی یا مایع نامعلوم یا نامعلوم یا برای اندازه گیری گاز فوق بحرانی استفاده شود.این نه تنها به طور مستقیم اندازه گیری سرعت جریان جرم بدون تحت تاثیر خواص فیزیکی مایع، اما همچنین دقت بالا و تکرار خوبی دارد. Coriolis flowmeter یک جریان سنج انعطاف پذیر، قابل اعتماد و دقیق است.
جریان سنج چرخش یکی از محصولات جریان سنج اصلی در جهان است که به طور گسترده در بخش های نفتی، شیمیایی، فلز سازی و سایر بخش های صنعتی و ساخت و ساز شهری استفاده می شود.پروژه های حفاظت از محیط زیست- جریان بیشتر مایعات، گازهای و بخارها اندازه گیری، آزمایش و کنترل می شود.l. فرستنده جریان دو سیم: سیگنال جریان خروجی 4-20mA، در حالی که در محل نمایش جریان لحظه ای، تراکم، فرکانس سیگنال و مقدار جریان خروجی.آن را به کار میبرد کوچک جریان برش و تداخل ثابت
2نوع زیرشکل: مناسب برای دمای بالا، ارتفاع بالا و سایر مواقع سخت نصب.3نوع غواصی: مناسب برای غوطه ور شدن آسان در محیط زیست.
الزامات نصب
الزامات اساسی برای نصب۱- اندازه گیری جریان می تواند در محیط داخلی و خارجی در دمای محیط -۳۰°-+۵۵°C نصب شود.
2در صورتی که دمای محیط اندازه گیری بالاتر از ۱۵۰ درجه سانتیگراد باشد، سر سنج را می توان به صورت افقی یا عمودی به سمت پایین نصب کرد (شکل ۱ را ببینید):,زیرزمینی و دیگر محیط های بد) ((به شکل 2 مراجعه کنید) ، حداکثر فاصله تمدید 110 متر است.3هنگامی که رسانه اندازه گیری مایع است و اندازه گیری جریان در یک لوله عمودی یا شیب دار نصب شده است، جهت گیری مایع باید از پایین به بالا باشد (شکل 3 را ببینید)
4به منظور تسهیل عیب یابی، جداسازی و نگهداری در محل از اندازه گیری جریان، فضای خالی بالای سر اندازه گیری حداقل 0.5 متر است (شکل 4 را ببینید) ، اگر نمی توان تضمین کرد،زاویه نصب باید در طول نصب تنظیم شود.5، در سمت جلو دستگاه اندازه گیری جریان باید سعی شود از نصب دریچه های تنظیم کننده و دریچه های نیمه باز جلوگیری شود.که می توانند پس از $D در جریان پایین دستگاه اندازه گیری جریان بر اساس الزامات فرآیند نصب شوند (شکل 5 را ببینید).
6فاصله انتقال سیگنال: حداکثر فاصله انتقال سیگنال خروجی جریان 800 متر است.
7اگر اندازه گیری جریانی در یک لوله با ارتعاش بزرگ نصب شود، لازم است که یک لوله اتصال نرم نصب شود یا لوله را ثابت کنید (شکل ۶ را ببینید).
8در هنگام اندازه گیری گاز یا بخار، دستگاه اندازه گیری جریان پیشرفت باید در قسمت بالای لوله نصب شود تا از کندنت در قسمت پایین جلوگیری شود.تله باید نصب بشه: هنگام اندازه گیری مایع، اندازه گیری جریان باید در یک نقطه پایین در لوله نصب شود تا اندازه گیری کامل لوله تضمین شود.9برای ابعاد اختصاصی قطعات لوله مستقیم جلو و عقب، به شکل 7 مراجعه کنید.
کالیبر اسمی ابزار، واحد میلی متر
نصب لوله های فشار فرقی
1) هنگامی که بدن جریان اندازه گیری شده یک مایع تمیز است، نمودار نصب لوله آن (همانطور که در بالا)
(2) هنگامی که بدن جریان اندازه گیری شده مایع خوردنی است، نمودار نصب لوله آن
(3) هنگامی که بدن جریان اندازه گیری شده یک گاز پاک است، نمودار نصب لوله آن(4) هنگامی که بدن جریان اندازه گیری شده یک گاز خشک خوردنی است، نمودار نصب لوله آن
(5) هنگامی که جریان اندازه گیری شده بخار آب است، نمودار نصب لوله آن
(6) هنگامی که بدن جریان اندازه گیری شده یک گاز پاک است، نمودار نصب لوله آن
END
هنگامی که مایع پر شده از لوله ها از طریق قسمت های خنک کننده (اوریفیکل ها، نوزل ها و غیره) در لوله ها جریان می یابد، مایع در قسمت های خنک کننده انقباض محلی ایجاد می کند.به طوری که سرعت جریان افزایش می یابد و فشار ایستاتیک کاهش می یابد، به طوری که کاهش فشار یا تفاوت فشار قبل و بعد از بخش های خنک کننده تولید می شود، جریان جریان متوسط بیشتر است،هرچه تفاوت فشار قبل و بعد از قطعات خنک کننده بیشتر باشدبنابراین، سرعت جریان مایع را می توان با اندازه گیری فشار دیفرانسیل اندازه گیری کرد.
الزامات اساسی نصب:(1) قبل از نصب دستگاه خنک کننده باید بررسی شود که آیا تعداد و اندازه دستگاه خنک کننده با الزامات موقعیت نصب لوله مطابقت دارد.(2) سیستم لوله کشی تازه نصب شده باید پس از شستن لوله نصب شود.(3) هنگام نصب دستگاه خنک کننده، توجه به جهت داشته باشید، و گروه با شماره "ده" باید در جهت آب نصب شود.(4) هنگامی که دستگاه خنک کننده در خط لوله نصب می شود، باید عمودی و تمرکز محور خط لوله را تضمین کند. خطای عمودی نباید بیش از ± 10 باشد.و تفاوت همجوشی نباید بیشتر از 0 باشد..0025D/0.1+2.3B4(5) بسته های مختلف مهر و موم مورد استفاده در طول نصب نباید در دیوار داخلی لوله قرار بگیرند.(6) صفحه سوراخ باید در یک میزان چگالی نصب شود، هیچ نشت مجاز نیست، و آزمایش فشار پس از نصب باید انجام شود.(7) لوله هدایت فشار باید عمودی یا شیب دار نصب شود و شیب آن نباید کمتر از 1 باشد:12برای مایعات با واسکوسیت بالاتر، شیب نیز باید افزایش یابد، و هنگامی که فاصله انتقال سیگنال فشار بیشتر از 3 متر است،لوله راهنمای فشار باید در بخش ها خم شود، و یک جمع کننده گاز و یک مستقر کننده باید در هر نقطه بالاتر و پایین تر به ترتیب نصب شود(8) برای جلوگیری از تحریف انتقال سیگنال فشار فرقی، لوله های فشار مثبت و منفی باید تا حد ممکن به هم نزدیک شوند.در مناطق سرد نیز باید اقدامات ضد یخ برداشته شود..(9) در طول نصب، باید توجه به موقعیت سوراخ فشار نیز پرداخت شود.موقعیت ورودی فشار را می توان در سطح دستگاه ورودی فشار انتخاب کرد: هنگامی که روی لوله افقی نصب می شود، موقعیت ورودی فشار در شکل نشان داده شده است.
(10) حداقل طول قطعه لوله از قسمت بالا و پایین دستگاه خنک کننده: (L1 و L2 مضاعف D هستند).

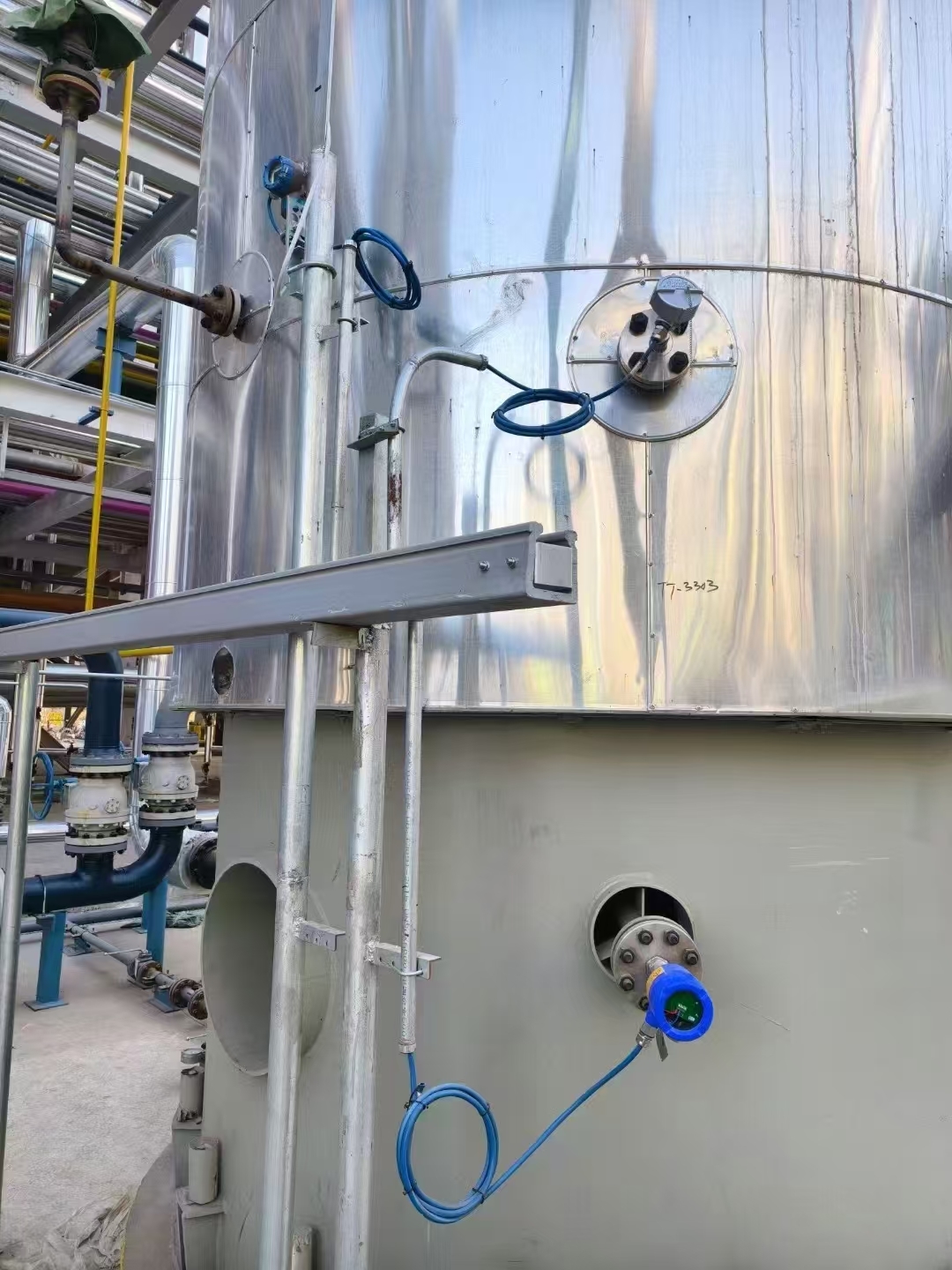

سوئیچ سطح مایع چنگال تنظیم یک نوع کلید کنترل سطح مایع است.چنگال تنظیم توسط کریستال برای ایجاد ارتعاش برانگیخته می شود.هنگامی که چنگال تنظیم در مایع غوطه ور می شود، فرکانس ارتعاش تغییر می کند و تغییر فرکانس توسط مدار الکترونیکی تشخیص داده می شود و یک مقدار سوئیچ را خروجی می دهد.
اصل:
عنصر ارتعاش (چنگال تنظیم) در فرکانس رزونانس مکانیکی خاصی تحت درایو سرامیک های پیزوالکتریک می لرزد.پیزوسرامیک ها به صورت مکانیکی ثابت هستند و بنابراین توسط شوک های دما محدود نمی شوند.هنگامی که عنصر ارتعاشی با محیط اندازه گیری شده تماس پیدا می کند، فرکانس ارتعاش تغییر می کند.الکترونیک یکپارچه این تغییر در فرکانس ارتعاش را تشخیص داده و آن را به دستورات سوئیچینگ تبدیل می کند.کاربردهای معمولی محافظت از پر شدن بیش از حد و جلوگیری از بیکاری است.به دلیل ساختار ساده و مستحکم این ابزار، اندازه گیری به سختی تحت تاثیر خواص فیزیکی و شیمیایی محیط اندازه گیری قرار می گیرد.حتی اگر ارتعاش خارجی قوی باشد یا محیط اندازه گیری شده تغییر کند، اندازه گیری تحت تأثیر قرار نمی گیرد.
با توجه به فرم اتصال، کلید سطح چنگال تنظیم را می توان به: اتصال فلنج و اتصال رزوه ای تقسیم کرد.عمدتاً بر روی مخازن ذخیره، ظروف و سیلوها با استفاده از رزوه و فلنج نصب می شود و سطوح بالا، متوسط و پایین پودر جامد یا مایع را اندازه گیری می کند و از طریق تغییر فرکانس ارتعاش به هدف هشدار سیگنال یا کنترل سطح مواد می رسد. .
سوئیچ سطح چنگال تنظیم یک ابزار اندازه گیری ضروری در مخزن ذخیره مواد خام، خط لوله انتقال و ظرف مایع کارخانه است.می توان گفت تا زمانی که یک کلید سطح چنگال تنظیم بسیار قابل اعتماد نصب شده باشد، می توان موقعیت سطح مایع را به صورت هوشمند کنترل کرد.در صورت صرفه جویی فراوان در نیروی انسانی و منابع مادی می تواند راندمان کاری کارخانه را تا حد زیادی بهبود بخشد.

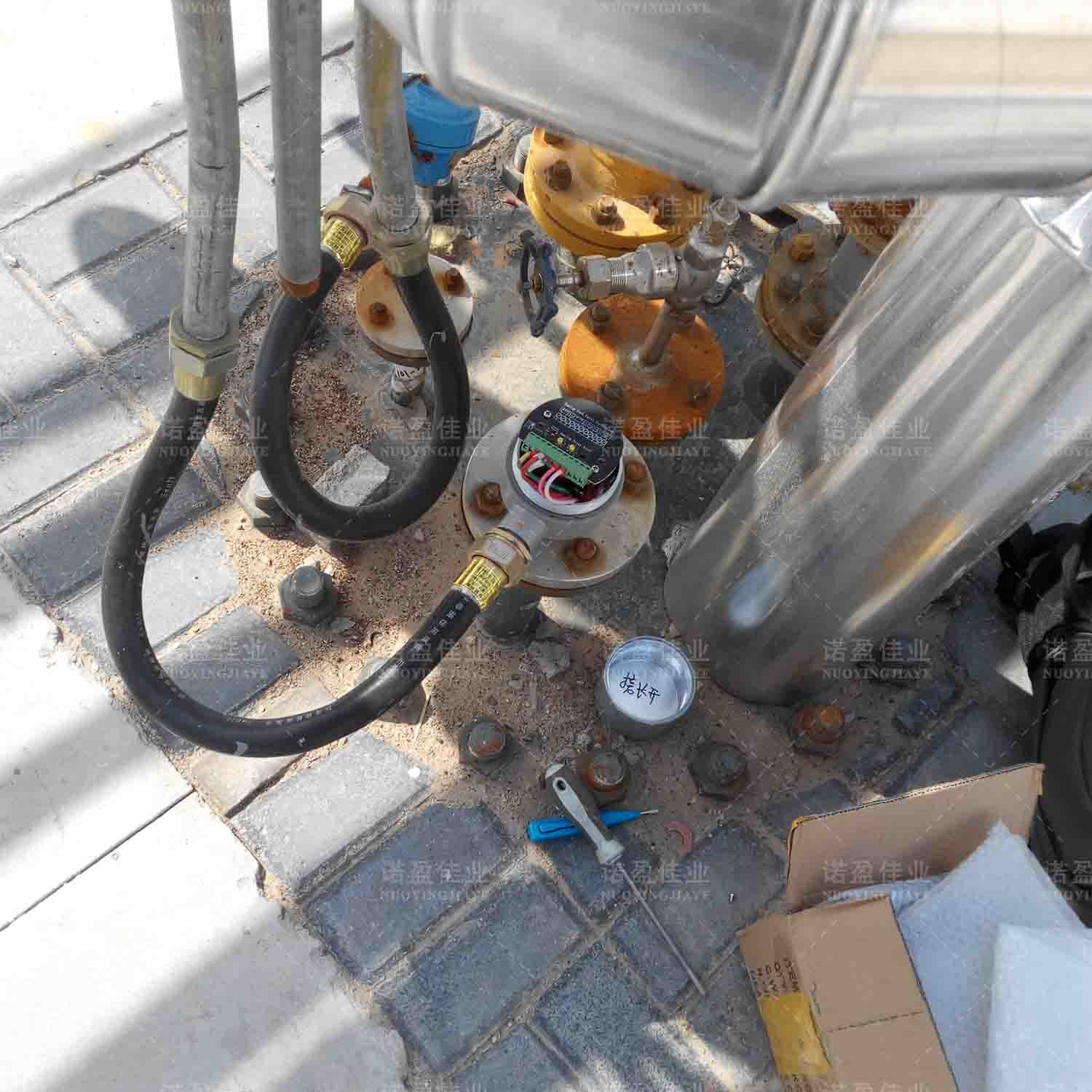

تست تک ماشینی سوئیچ سطح چنگال تنظیم
سیم کشی:سوئیچ سطح چنگال تنظیم معمولاً از مجموعه ای از خطوط برق و مجموعه ای از خطوط بازخورد رله تشکیل شده است.در مورد اتصال کنتاکت های معمولی باز یا کنتاکت های معمولی بسته، عموماً توسط طراح ابزار تعیین می شود.هر سوئیچ سطح چنگال تنظیم مجهز به مجموعه ای از کنتاکت های رله است که تک قطبی و دو پرتابی هستند.رله فقط به عنوان سوئیچ استفاده می شود و نمی تواند مستقیماً زنگ هشدار یا سایر تجهیزات پرقدرت را به کار ببرد.تمام سیگنال های کنترل از بلوک ترمینال در بالای واحد الکترونیکی خروجی می شود.هنگامی که چراغ سبز روشن است، نشان می دهد که رله به طور معمول کار می کند و هنگامی که چراغ خاموش است، رله در حالت آلارم است (زمانی که برق خاموش است یا دستگاه از کار می افتد، رله نیز در حالت آلارم است) .
تست:از آنجایی که سطح سنج چنگال تنظیم روشن/خاموش است، نیازی به بررسی دقیق بودن آن نیست، فقط تست کنید که آیا می تواند به طور معمول کار کند یا خیر.روش کار به این صورت است: پس از روشن شدن برق، می توانید لرزش چنگال تنظیم را بشنوید، انتهای دوشاخه را با دست خود لمس کنید، و از موقعیت روشن و خاموش مولتی متر برای اندازه گیری خروجی سیگنال سوئیچینگ توسط چنگال تنظیم مربوطه استفاده کنید. به لمس دستتاگر محیطی که باید اندازه گیری شود مایع یا جامد غیر سمی و بی ضرر است، می توانید از یک ظرف برای نمونه گیری استفاده کنید، سپس چنگال ارتعاشی را به محیط بچسبانید، از محیط به جای دست برای نیشگون گرفتن استفاده کنید و از حالت خاموش و روشن استفاده کنید. چرخ دنده مولتی متر برای اندازه گیری خروجی سیگنال روشن و خاموش توسط چنگال تنظیم و لمس رسانه مربوط به آن است.
مورد 1Nuonuo یک ساز عالی است.امروز اخطاریه ای مبنی بر تعمیر سوئیچ سطح چنگال تنظیم دریافت کردم.گفته می شود که این ساعت همیشه هشدار کاذب است و نمی تواند سطح سیلو جامد را به دقت تشخیص دهد.Nuonuo به من گزارش داد: این ساعت بارها اشکال زدایی شده است، بدنه چنگال ویبره تمیز شده و دوباره قرار داده شده است و می توان از آن برای چند روز استفاده کرد.بعد از چند روز دوباره خراب شد و نمیدونم چطوری درستش کنم.
با توجه به توضیحات فوق نتیجه گیری زیر را دارم:1. این سوئیچ سطح چنگال تنظیم برای اندازه گیری ذرات جامد استفاده می شود.2. پس از پاک شدن بدنه چنگال ویبره، می توان آن را برای مدتی به بهره برداری رساند.3. در سیلو ذرات جامد گرد و غبار زیادی وجود دارد.
در نتیجه:من و Nuonuo ابزارهای تست مربوطه را برداشتیم، از نردبان به سمت سوئیچ سطح چنگال تنظیم بالا رفتیم و آزمایش کردیم که ولتاژ آن 23.5 ولت است که در محدوده خطای مجاز است.هنگام اندازه‌گیری کنتاکت‌های رله، برای مدتی روشن و خاموش می‌شود، که آشکارا با سطح مواد واقعی ناسازگار است.پس از برداشتن بدنه چنگال ارتعاشی با برق، مشخص شد که با لایه نازکی از گرد و غبار جامد پوشیده شده است.پس از پاک کردن گرد و غبار جامد و سپس اندازه گیری کنتاکت های رله، با وضعیت واقعی مطابقت دارد.با این حال، انجام این کار فقط می‌تواند مشکل استفاده موقت را حل کند و نمی‌تواند تضمین کند که برای همیشه مشکلی ندارد.این بدیهی است به این دلیل است که دقت اندازه گیری بسیار بالا است و عنصر حسگر بیش از حد حساس است.بنابراین تصمیم گرفتم آن را دوباره تنظیم کنم، از Nuonuo خواستم چند نمونه بگیرد و آنها را در کنار من بگذارد، در حالی که حساسیت سوئیچ سطح چنگال تنظیم را پایین آوردم، آن را در نمونه ها آزمایش کردم.تا زمانی که کاملاً با مواد سازگار شود.
مورد 2یک روز Nuonuo به من گفت که سوئیچ سطح چنگال تنظیم مخزن ذخیره روغن باقیمانده V-307 برای مدت طولانی خراب شده است و من هرگز فرصتی برای تعمیر آن نداشتم.این بار هیچ ماده ای در مخزن V-307 وجود ندارد، می توانیم آن را برای تعمیر یا تعویض برداریم.
در نتیجه:من به این سوئیچ سطح مایع چنگال تنظیم با Nuonuo با ابزارهای تست مربوطه رسیدم و ولتاژ آن را در 24.5 ولت تست کردم که در محدوده خطای مجاز است.تماس رله اندازه گیری همیشه در حالت قطع است که آشکارا با سطح مواد واقعی ناسازگار است.Nuonuo بلافاصله ساعت را بیرون آورد و بین چنگال های ارتعاشی خاکی شبیه به کک پیدا کرد که از لرزش چنگال جلوگیری می کرد و نمی توانست آن را با ابزار بیرون بکشد، بنابراین او فقط می توانست آن را به اتاق نگهداری برده و از بخار استفاده کند آن را گرم کنید. حل کردنبعد از اینکه تست کاملا نرمال شد، به کار برمی گردد.
مورد 3Nuonuo صبح به دفتر آمد و به من گفت که یک سوئیچ سطح مایع چنگال تنظیم دو سیمه به تازگی روی مخزن ذخیره V-208 نصب شده است و اکنون به درستی کار نمی کند.ولتاژ بدون بار اندازه گیری شده در محل 24 ولت و ولتاژ اندازه گیری در بار فقط 9.5 ولت است.
در نتیجه:من به همراه Nuonuo به این سوئیچ سطح مایع چنگال تنظیم با ابزارهای تست مربوطه رسیدم و همانطور که Nuonuo گفت یک مولتی متر برای اندازه گیری ولتاژ برداشتم.من به اتاق کابینت رفتم تا بررسی کنم که منبع تغذیه این کنتور از سد ایمنی نیست، بلکه از ماژول سیستم DCS است.بعد از بحث با موسسه طراحی، این منبع تغذیه مناسب نیست، بنابراین طرف سازنده موظف است یک مانع ایمنی اضافه کند و برق را مستقیماً از مانع ایمنی به این کنتور برساند.
شرایط سایت:مخزن روغن افقی
مخزن استوانه ای افقی نیز به طور گسترده مورد استفاده قرار می گیرد.به دلیل توانایی مقاومت در برابر فشار مثبت و منفی بالا، کاهش تلفات ناشی از تبخیر محصولات نفتی و کاهش خطر آتش سوزی مفید است.می توان آن را در دسته ای از ماشین آلات تولید کرد و سپس برای نصب به محل حمل کرد، حمل و نقل و تخریب آسان، تحرک خوب.نقطه ضعف این است که ظرفیت به طور کلی کوچکتر است، تعداد با مقدار زیاد، منطقه بزرگی را پوشش می دهد.این برای انبارهای توزیع کوچک، انبارهای روستایی، پمپ بنزین های شهری، انبارهای میدانی ارتش یا انبارهای نفت وابسته به شرکت ها مناسب است.همچنین به عنوان مخزن کمکی در انبارهای بزرگ نفت مانند مخزن تخلیه و مخزن اندازه گیری استفاده می شود.
انتخاب محصول
فرستنده سطح رادار فولاد ضد زنگ NYRD-702
متوسط
بنزین، گازوئیل
دمای فرآیند
دمای معمولی
فشار فرآیند
فشار جو
محدوده اندازه گیری
0 تا 1.5 متر
خروجی سیگنال
4 ~ 20 میلی آمپر
منبع تغذیه
24 ولت DC
اتصال فرآیند
اتصال فلنجی
درجه حفاظت
IP67
درجه ضد انفجار
Exia IICT6 (اختیاری)
شرایط سایت: مخازن ذخیره نفت خام
نفت خام نفتی است که به عنوان طلای سیاه نیز شناخته می شود، معمولاً به عنوان نفت خام استخراج شده مستقیم از چاه های نفت شناخته می شود، این یک مایع چسبناک قهوه ای تیره یا سبز تیره یا ماده قابل احتراق نیمه جامد است که از هیدروکربن های مختلف تشکیل شده است.نفت عمدتاً به عنوان نفت کوره و بنزین استفاده می شود که یکی از مهم ترین منابع اولیه انرژی در جهان را تشکیل می دهند.
انتخاب محصول
سنسور فرستنده دما NYCZ سطح سنج مغناطیسی NT93420
متوسط
نفت خام
دمای فرآیند
دمای معمولی
فشار فرآیند
فشار جو
محدوده اندازه گیری
20 متر -20 تا 80 درجه سانتیگراد
خروجی سیگنال
4 ~ 20 میلی آمپر
منبع تغذیه
24 ولت DC
اتصال فرآیند
اتصال فلنجی
درجه حفاظت
IP67
درجه ضد انفجار
Exia IICT6 (اختیاری)
