چگالی سنج چنگالی NYYC برای کاربردهای اختلاط مواد ویسکوز و کم رسانا

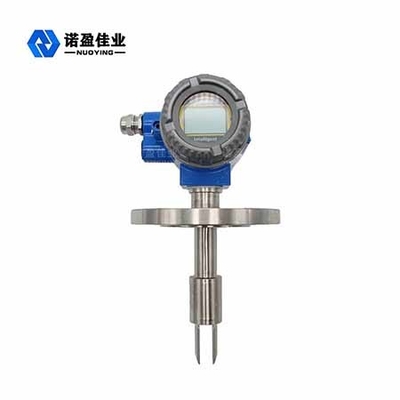

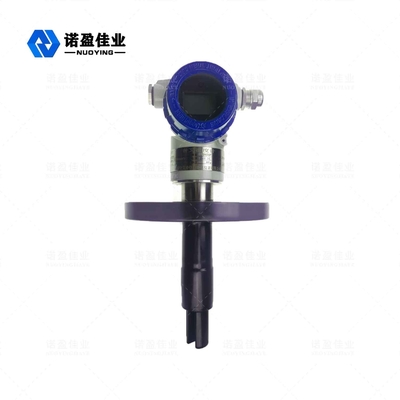

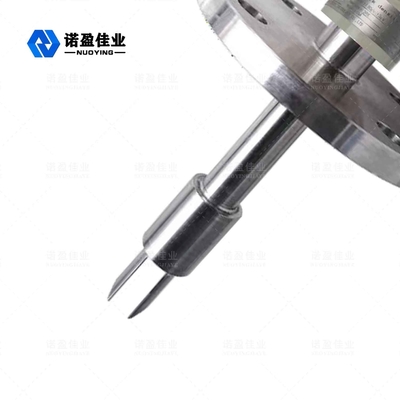

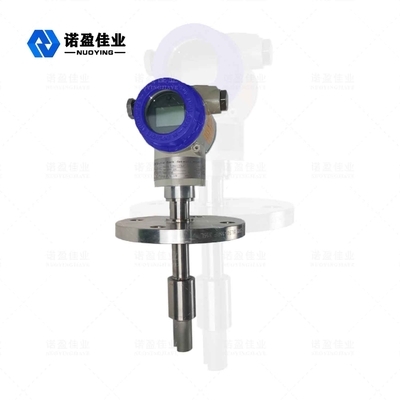

چگالی سنج چنگالی NYDE-CR
پارامترهای محصول
کاربرد معمول
اندازه گیری چگالی مخزن و لوله
محدوده اندازه گیری
0.5~2.5 گرم بر سانتی متر مکعب (500–2500 کیلوگرم بر متر مکعب)
منبع تغذیه
24VDC
دمای عملیاتی
-50~+200℃
جنس اتصال
316L، فولاد ضد زنگ، Hastelloy
حداکثر فشار کاری
207 بار (3000 psi)
اتصال فرآیند
ANSI 150 تا 1500 RF، DN 50 PN16
توضیحات محصولات
توضیحات محصولات
اصل کار چگالی سنج چنگالی NYDE-CR
سنسور بر اساس اصل ارتعاش اجزا کار می کند، جزء مورد نظر قسمت چنگالی است که در مایع اندازه گیری شده غوطه ور می شود. قسمت چنگالی ارتعاشات را از طریق یک دستگاه پیزوالکتریک ذاتی که در انتهای پایینی بدنه چنگال ثابت شده است، حس می کند. فرکانس ارتعاش توسط یک دستگاه پیزوالکتریک ثانویه که در انتهای دیگر چنگال ثابت شده است، تشخیص داده می شود و سپس سیگنال توسط یک مدار در بالا تقویت می شود. چگالی مایع و فرکانس ارتعاش هنگام جریان مایع ارتباط نزدیکی با هم دارند و هنگامی که چگالی مایع اندازه گیری شده تغییر می کند، فرکانس ارتعاش هنگام جریان مایع نیز تغییر می کند. از طریق معادله D=Ko+KIT+KETz، می توان چگالی مایع اندازه گیری شده را با دقت محاسبه کرد. D = چگالی محیط اندازه گیری شده بدون کالیبراسیون (کیلوگرم بر متر مکعب) T = فرکانس ارتعاش (μs). Ko, Ki, K2 = ثابت ها در فرآیند تشخیص چگالی، چگالی سنج پلاگین NYYC-MD می تواند به طور خودکار اثر دما بر چگالی محیط اندازه گیری شده (D) را جبران کند و فشار تأثیر قابل توجهی بر چگالی ندارد.
ویژگی طراحی سوئیچ خازنی RF NYDR
1. مناسب برای مخازن، خطوط لوله، اندازه گیری چگالی سیال یا ثابت. مناسب برای اندازه گیری دمای بالا، دمای پایین، مواد با ویسکوزیته بالا حاوی ناخالصی. 2. دستگاه تبدیل الکترونیکی مبتنی بر ریزپردازنده، ادغام پردازش سیگنال، محاسبات و عملکردهای تشخیصی. 3. اندازه گیری آنلاین مداوم چگالی و دمای مایع، دقت بالا، ایمن تر و قابل اطمینان تر، می تواند مستقیماً برای کنترل فرآیند تولید استفاده شود. 4. می تواند مستقیماً از طریق رابط RS485 با رایانه شخصی ارتباط برقرار کند و کاربران می توانند مستقیماً پیکربندی گره آنلاین، تشخیص خطا و ثبت داده ها را بر روی آن انجام دهند. 5. در حالی که چگالی و دما را اندازه گیری می کند، چگالی پایه، درصد غلظت، درصد جرمی، درصد حجمی و سایر پارامترها را می توان محاسبه کرد. 6. ساختار محافظت در برابر فشار بیش از حد عالی، پایداری دمایی برتر، مهر و موم کاملاً جوش داده شده، طراحی قوی و قابل اعتماد. 7. آسان برای نصب و استفاده، مایع را وارد کنید تا خواندن را نمایش دهد. 8. تعمیر و نگهداری ساده شده، بدون تمیز کردن منظم. 9. کالیبراسیون بدون منبع مرجع استاندارد، بدون کالیبراسیون آزمایشگاهی، بدون وقفه در فرآیند. 10. ایمن ذاتی برای سایت های خطرناک، بهداشتی برای سایت های تولید مواد غذایی.
