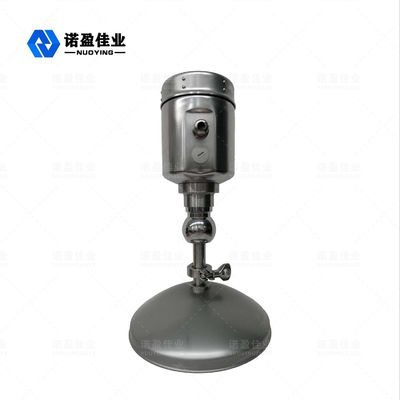

26GHz NYRD-810 رادار امواج فرکانس بالا رادار سطح جامد سنسور هدایت شده رادار فرستنده سطح اسید
NYRD-810 خلاصه محصول
توضیحات محصولات
سنسور سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 80 متر است. آنتن بیشتر بهینه شده است،و میکروپروسسر سریع جدید می تواند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتر را انجام دهد، باعث می شود که این ابزار در کتری واکنش، سطل جامد و برخی از شرایط سنجش پیچیده مورد استفاده قرار گیرد.
26GHz NYRD810 اصول کار رادار سطح متر
آنتن موقعیت اشیاء رادار پالس باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود.موج به سطح محیط اندازه گیری می رسد، آن را به عقب منعکس می شود و توسط سیستم آنتن دوباره دریافت می شود.به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود (از آنجا که پالس ها خیلی سریع حرکت می کنند،زمان طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریباً لحظه ای است).
نقطه اندازه گیری: سطح پایینی مارپیچ یا سطح مهر و موم فلنج.
هنگام استفاده از زمان بندی سطح رادار، اطمینان حاصل کنید که بالاترین سطح مواد نمی تواند وارد منطقه کور اندازه گیری شود.
پارامترهای محصول
کاربرد معمولی

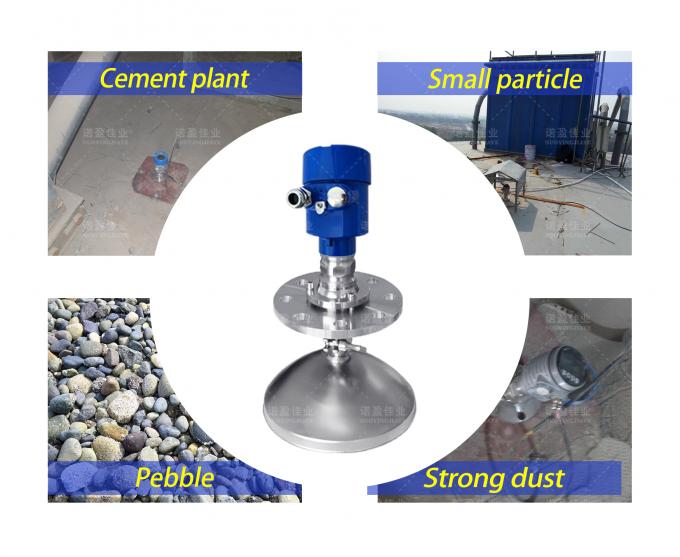

گرد و غبار قوی، جامد بزرگ
مواد آنتن
PTFE
محدوده اندازه گیری
20 متري
اتصال فرآیند
رشته، فلنج (اختیاری)
دمای فرآیند
-40~+130°C
فشار فرآیند
-0.1 تا 0.3MPa
منبع برق
24VDC
دقت
<0.1%F.S
سطح حفاظت
IP67

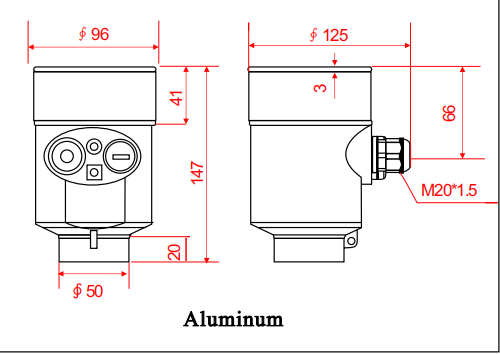

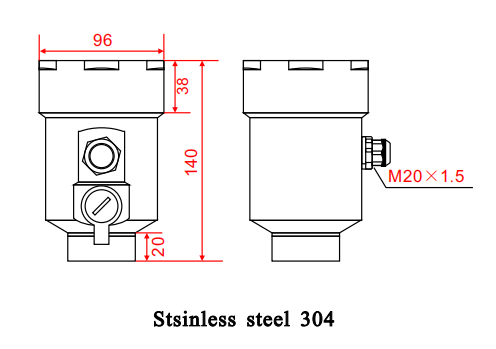

ابعاد ساختار پوسته رادار سطح سنج (واحد: mm)

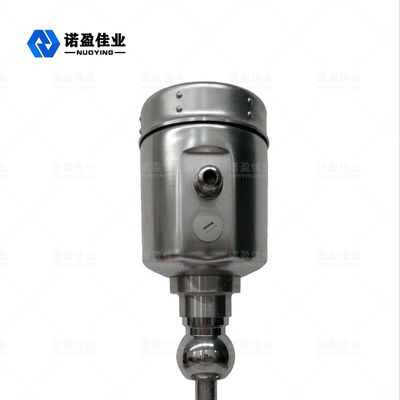

دو نوع رادار سطح سنج وجود دارد: یکی از آنها پوسته آلومینیوم ریخته شده است و دیگری یک کیس فولاد ضد زنگ است. طراحی سفارشی می تواند با توجه به به نیاز مشتری و وضعیت سایت.
