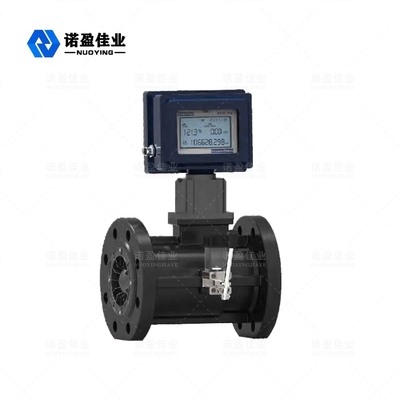

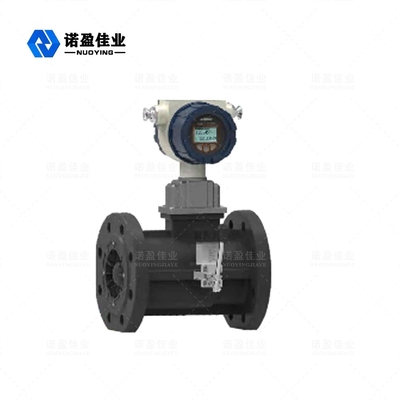

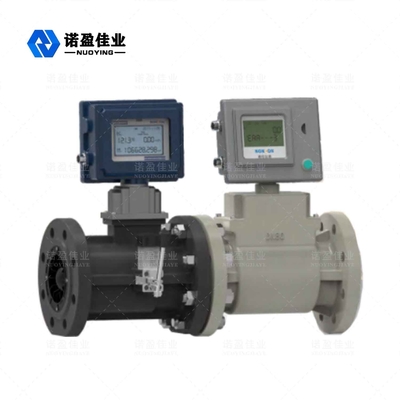

NY400Q سری توربین گاز جریان سنج یک درجه حرارت، فشار، سنسور جریان و هوشمند مجموع کننده جریان که توسط خود توسعه یافته است که تکنولوژی پیشرفته جریان را جذب کرده است. این برنامه در حال توسعه است و در حال توسعه است. تولید ابزار اندازه گیری دقیق گاز با دقت بالا و قابلیت اطمینان بالا، با کیفیت عالی عملکرد اندازه گیری فشار پایین و فشار بالا، روش های خروجی سیگنال متعدد و

حساسیت پایین به اختلال مایعات، به طور گسترده ای در گاز طبیعی، زغال سنگ به گاز، گاز مایع استفاده می شود.اندازه گیری گاز هیدروکربن سبک و سایر گازها.

این محصول توسط بازرسی کیفیت محصول ضد انفجار ملی تایید شده است بخش بر اساس GB3836.2000 تجهیزات الکتریکی برای محیط گاز انفجاری

بخش1: الزامات عمومی" GB3836.2-2000 "تجهیزات الکتریکی برای محیط گاز انفجاری

بخش ۲: ضد شعله "d" و GB3836.4-2000 "تجهیزات الکتریکی برای گاز انفجاری" محیط زیست بخش ۴: نوع "i" که از نظر ذاتی امن است، از بازرسی استاندارد عبور کرده است و علامت های ضد انفجار ExdIIBT6 (نوع ضد شعله) ، ExiaIICT6 (نوع ایمنی ذاتی) هستند. مناسب برای مکان های خطرناک منطقه 0 (تنها از نظر ایمنی ذاتی) 1 و 2 که حاوی مواد منفجره هستند مخلوط های گاز گروه های دمایی IIA، IIB، IIC T1 ~ T4

2. ویژگی ها

توربین آلیاژ با کیفیت بالا، با جریان ثابت و مقاومت بیشتر در برابر خوردگی لوله های ویژه وارداتی با کیفیت بالا با عمر طولانی

اتاق اندازه گیری از اتاق تهویه جدا شده است تا ایمنی دستگاه را تضمین کند. ابزار می تواند دمای، فشار و جریان گاز را اندازه گیری کند و می تواند به طور خودکار ردیابی و جبران جریان، و نمایش حجم گاز تجمع در حالت استاندارد (Pb=101.325KPa، Tb=293.15K) ؛ مقادیر دمای و فشار می توانند در زمان واقعی بررسی می شود

محدوده جریان گسترده (Qmax/Qmin≥20:1) ، تکرار پذیری خوب، دقت بالا (تا کلاس 1.0) ، کوچک

از دست دادن فشار، جریان اولیه کم، تا 0.6m3/h

تصحیح غیرخطی چند نقطه ای ضریب هوشمند متر

سنسورهای فشار و دمای داخلی، عملکرد ایمنی بالا، ساختار جمع و جور و

ظاهر زيبا

ابزار دارای عملکردهای ضد انفجار و محافظت است، علامت ضد انفجار

ExdIIBT6، ExiaIICT6، و سطح حفاظت IP65 است

این سیستم با مصرف انرژی کم کار می کند، یک باتری لیتیوم 3.2V10AH می تواند استفاده شود

به طور مداوم برای بیش از 3 سال

ضریب متر و ارزش جریان تجمع شده برای ده سال پس از قدرت از دست داده نمی شود

شکست

3اصول کار

هنگامی که مایع به جریان سنج می رود، آن را اصلاح و تحت عمل شتاب می شود

از آنجا که تیغه های توربین زاویه خاصی را با

جهت جریان مایع، توربین در این زمان یک گشتاور تولید می کند.

تورم اصطکاک و تورم مقاومت مایع، توربین شروع به چرخش می کند.

سرعت زاویه ای چرخش توربین متناسب با حجم جریان مایع است.

اصل محرک الکترومغناطیسی، یک سیگنال پالس متناسب با جریان حجم مایع است

از چرخ سیگنال چرخش هم محوری توسط یک سنسور مغناطیسی ایجاد می شود. سیگنال تقویت می شود، فیلتر می شود و به صورت محاسبه جریان هوشمند همراه با دمای و فشار شکل می گیرد.

سیگنال های سنسور واحد میکرو پردازش ابزار پردازش ریاضی را انجام می دهد و

به طور مستقیم جریان حجم و کل مقدار گاز را بر روی صفحه LCD نشان می دهد.
