کنترل موقعیت مایع، ذرات، جامد، به ویژه برای دمای بالا
دمای کار:
> + 260 درجه سانتیگراد
منبع برق:
24VDC,220VAC
مواد میله:
316، سرامیک (اختیاری)
پیوند رویه:
نخ، فلنج (اختیاری)
خروجی سیگنال:
4~20 میلی آمپر، 0~1000 هرتز، RS485 Modbus RTU
طول پروب:
500 میلی متر (قابل تنظیم در صورت نیاز)
فشار فرآیند:
0 ~ 2.0 مگا پاسکال
رله خروجی:
خروجی دوقطبی، پرتاب دوبل (DPDT)، 5A، 24VDC یا 5A،220VAC
کلاس حفاظت/انفجار:
IP67/ExialCT6 (اختیاری)
جزئیات بسته بندی:
40*30*30 سانتی متر
قابلیت ارائه:
1000 عدد در ماه
توضیح محصول

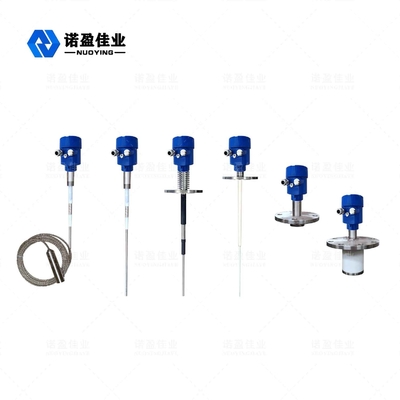

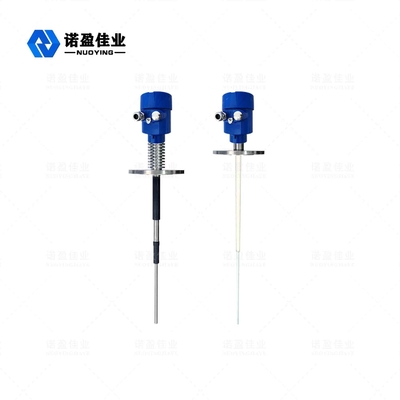

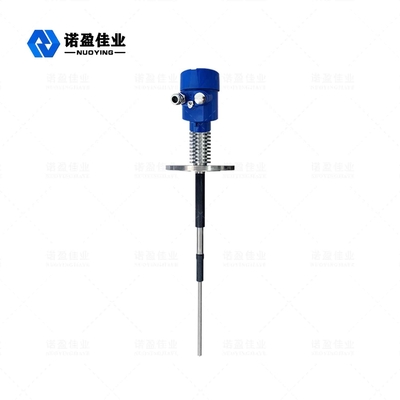

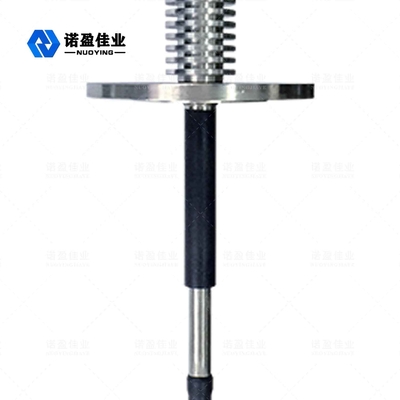

NYSP-L863 سوئیچ سطح ثابت ضد خوردگی دمای بالا و ضد انفجار سوئیچ سطح پذیرش RF
NYSP-L863سوئیچ پذیرش فرکانس رادیویی
مرور کلی
پارامترهای محصول
کاربرد معمولی
کنترل سطح مایع، پودر، ذرات، جامد
ماده ی سُند
304، PTFE (اختیاری)
منبع برق
24VDC، 220VAC (اختیاری)
دمای کار
>260°C
مواد گره دار
316L، فولاد ضد زنگ، استیلوی
فشار کاری
0 ~ 2.0MPa
اتصال فرآیند
رشته، فلنج (اختیاری)
توضیحات محصولات
NYSP-L863 اصول کارکرد سوئیچ سطح پذیرش RF
اصل کار سوئیچ های سطح رسانایی فرکانس رادیویی بر اساس تکنولوژی ظرفیت فرکانس رادیویی (RF) است.
فرکانس رادیویی به سُند اعمال می شود و تأثیرات ناشی از محیط اطراف با تجزیه و تحلیل مداوم تعیین می شود.چون تمام مواد ثابت دي الکتريکي دارند و رسانايي آنها با هوا متفاوت است، مقاومت کل منعکس شده توسط تغییر ظرفیت کوچک تغییر می کند وقتی که سُند با ماده در تماس است.از آنجا که سُند انرژی و دیوار ظرف تشکیل دو صفحه قطب از خازن، عایق سنج و هوای اطراف مواد دی الکتریک می شوند و اثر ظرفیت زمانی افزایش می یابد که هوا (که ثابت دی الکتریک آن 1 است)0) با هر ماده دیگری جایگزین می شود (مستقل دی الکتریک > 1)بنابراین، مقاومت درخواست تغییر می کند. یعنی، تغییر در ارزش ظرفیت باعث تغییر در مقاومت می شود.این اثر توسط مدار اندازه گیری می شود و سپس با چارچوب مرجع مرجع تعیین شده توسط تنظیم حساسیت مقایسه می شود.تنظیم صحیح حساسیت سوئیچ سطح پذیرش RF بر تغییر صحیح خروجی سنسور تأثیر می گذارد.مدار Nul1-KoTe TM سُند اجازه می دهد تا مدار اندازه گیری را به تجمع مواد بر روی سُند که در غیر این صورت باعث شکست حساسیت می شود، نادیده بگیرد. مدار Nul1-KoTe TM با پتانسیل فرکانس رادیویی مشابهی که به سُند حسگر اعمال می شود تحریک می شود. از آنجا که جریان نمی تواند با همان پتانسیل جریان داشته باشد،مدار Nul1-KoTe TM جریان فعلی را که به طور معمول از سُند پر انرژی از طریق مواد انباشته شده به دیواره ظرف جریان می دهد، جدا می کند.به این ترتیب مواد اطراف کاوشگر پر انرژی اندازه گیری می شود، نه مواد انباشته شده.
