| نام تجاری: | NUOYING |
| شماره مدل: | NYRD701 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $320~$385/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |

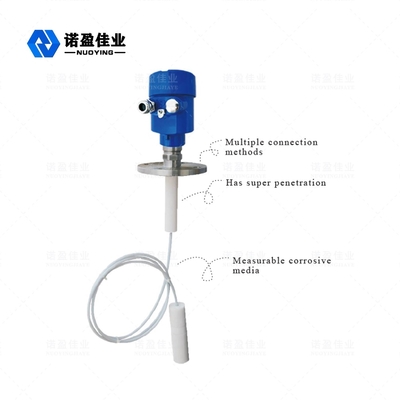

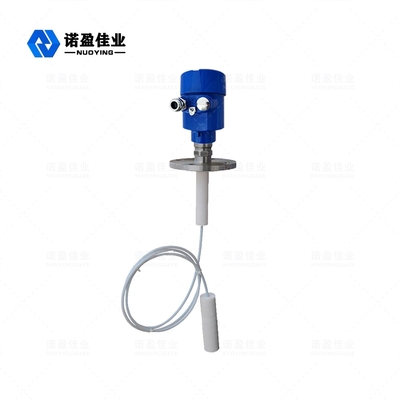

سطح رادار موج هدایت شده تماس 30 متر محدوده برای مایعات بسیار خوردنی با آنتن PTFE
رادار موج هدایت شده تماس سطح متراصل کار
ورودی:
رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است. موج رادار با سرعت نور کار می کند.و زمان کار را می توان از طریق اجزای الکترونیکی به یک سیگنال سطح تبدیل کرد. این کاوشگر پالس های فرکانس بالا را ارسال می کند و در امتداد کابل یا کاوشگر می رود. وقتی پالس ها با سطح مواد برخورد می کنند،آن ها توسط گیرنده در ابزار منعکس و دریافت می شوند.، و سیگنال فاصله به سیگنال سطح تبدیل می شود.
سیگنال پالس منعکس شده به مدار الکترونیکی ابزار در امتداد کابل یا سنجه میرسد.میکروپروسسر سیگنال را پردازش می کند و اکو تولید شده توسط پالس مایکروویو را بر روی سطح مواد تشخیص می دهد. شناسایی صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود. فاصله D از سطح مواد متناسب با زمان سفر T پالس است:D=C×T/2 (که در آن C سرعت نور است)از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح این است: L=E-D
محصول:
با وارد کردن ارتفاع مخزن خالی E ((= صفر) ، ارتفاع مخزن کامل F ((= دامنه کامل) و برخی از پارامترهای برنامه، پارامترهای برنامه به طور خودکار متر را به محیط اندازه گیری سازگار می کند.که مربوط به خروجی 4-20mA است.
رادار موج هدایت شده تماس سطح متر ویژگی های طراحی
فرستنده سطح رادار موج هدایت شده از تکنولوژی پردازش مایکروویو پیشرفته و تکنولوژی پردازش اکو اکتشافی منحصر به فرد استفاده می کند.اندازه گیری تماس دارای دقت بالا و اندازه گیری دقیق تر استدر عین حال، موج هدایت شده رادار ضد چسبندگی، تحت تاثیر دمای متوسط، چسبندگی و دیگر محیط های خارجی.
فرستنده سطح رادار موج هدایت شده سری 70X برای شرایط و کاربردهای کار پیچیده مختلفی مانند دمای بالا، فشار بالا و ثابت دی الکتریک کوچک مناسب است..
حالت کار پالس، قدرت انتشار کم، می تواند در انواع ظروف فلزی و غیر فلزی بدون آسیب به بدن انسان و محیط زیست نصب شود.
امواج هدایت شده تماسرادار سطح متر پارامترهای فنی
| مدل محصول | NYRD701 |
| کاربرد معمولی |
مایعات بسیار خوردنی |
| مواد آنتن | 304 |
| نوع آنتن | آنتن کابل نرم |
| محدوده اندازه گیری | 30 متر |
| دقت اندازه گیری | ±1mm |
| منبع برق | 24VDC (دو سیم، چهار سیم)) |
| دمای متوسط | -40~+130°C، -40~+250°C |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

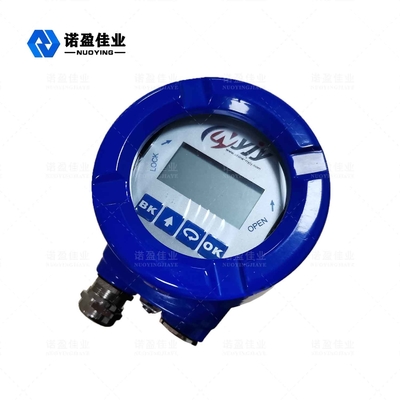

امواج هدایت شده تماسرادار سطح مترعکس های مرتبط
