جزئیات محصول:
|
| کاربرد معمولی: | برای مایع خورنده | نوع پروب: | PTFE (اختیاری) |
|---|---|---|---|
| منبع تغذیه: | 24VDC-220VAC | دمای متوسط: | -184 ~ + 260 ℃ |
| فشار فرآیند: | -0.1 ~ 1.0 مگاپاسکال | پیوند رویه: | نخ، فلنج (اختیاری) |
| سطوح حفاظت: | IP66 | خروجی سیگنال: | 4 ... 20 میلی آمپر / HART |
| برجسته: | گیج سطح خازنی فرکانس رادیویی,گیج سطح ظرفیت خازنی مایع خورنده |
||

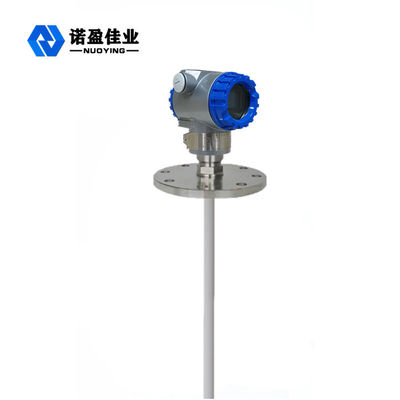

NYDR-3051 ظرفیت اندازه گیری فرکانس رادیویی برای مایعات خورنده
اصل کار NYDR-3051 سطح ظرفیت سنجی فرکانس رادیویی برای مایع متقاطع
یک فرکانس رادیویی به کاوشگر اعمال می شود و تأثیر محیط اطراف از طریق تجزیه و تحلیل مداوم تعیین می شود.از آنجایی که همه مواد دارای یک ثابت دی الکتریک هستند و رسانایی آنها با رسانایی هوا متفاوت است، هنگامی که کاوشگر با ماده در تماس است، امپدانس کل واکنش به دلیل جابجایی کوچک خازنی تغییر می کند.از آنجایی که پروب پر انرژی و دیواره ظرف دو صفحه خازن را تشکیل می دهند، عایق پروب و هوای اطراف به ماده دی الکتریک تبدیل می شوند.هنگامی که هوا (ثابت دی الکتریک 1.0) با هر ماده دیگری (ثابت دی الکتریک> 1.0) جایگزین می شود، تغییر در مقدار ظرفیت باعث تغییر امپدانس می شود.
ویژگی های طراحیNYDR-3051 سطح ظرفیت اندازه گیری فرکانس رادیویی برای مایع متقاطع
◎ مبدل مدولار با سنسور یکپارچه شده است، بدون قطعات متحرک، قابلیت اطمینان بالا و توانایی ضد تداخل قوی
◎ به طور گسترده قابل اجرا، با فرم های پروب متعدد، فرم های اتصال فرآیند متعدد، و مواد ساخت متعدد، که می تواند سفارشی شود.
◎ نصب، اشکال زدایی و نگهداری بسیار راحت است
پارامترهای فنیNYDR-3051 سطح ظرفیت اندازه گیری فرکانس رادیویی برای مایع متقاطع
| کاربرد معمولی | مایع، مایع خورنده و غیره |
| نمونه محصول | NYDR-3051 |
| فرم آنتن | کابل، میله |
| مواد آنتن | PTFE, 304,316 |
| محدوده اندازه گیری | 6 متر، 20 متر |
| منبع تغذیه | 24VDC |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40~+130℃،-184~+260℃ |
| مقاومت در برابر دمای مدار | -40 ~ 80+ |
| فشار فرآیند | -0.1 ~ 1.6MPa |
| اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) |
| تاخیر زمانی | 0-30s به طور مداوم قابل تنظیم است |
| حفاظت از دست دادن برق | حالت زیاد / کم، قابل تنظیم میدان |
| رابط الکتریکی | M20*1.5، ½ ″NPT |
| سطوح حفاظت | IP65، IP67، IP68 |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
