جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری سطح مایع | محدوده اندازه گیری: | 50 ~ 5000 میلی متر |
|---|---|---|---|
| دقت اندازه گیری: | ± 1% FS | نمایش وضعیت: | LCD (اختیاری) |
| اتصال فرآیند: | فلنج، براکت (اختیاری) | چگالی متوسط: | ≤0.8Pa.s؛ 3Pa.s |
| درجه ضد انفجار: | Exia II CT6 | فشار فرآیند: | -0.1~2.0MPa |

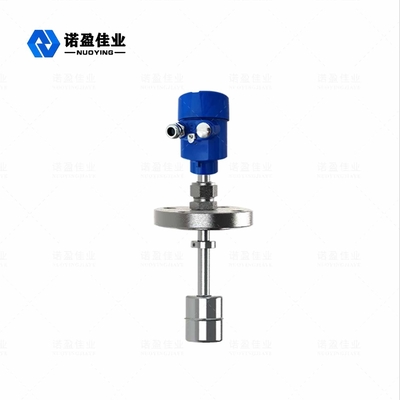

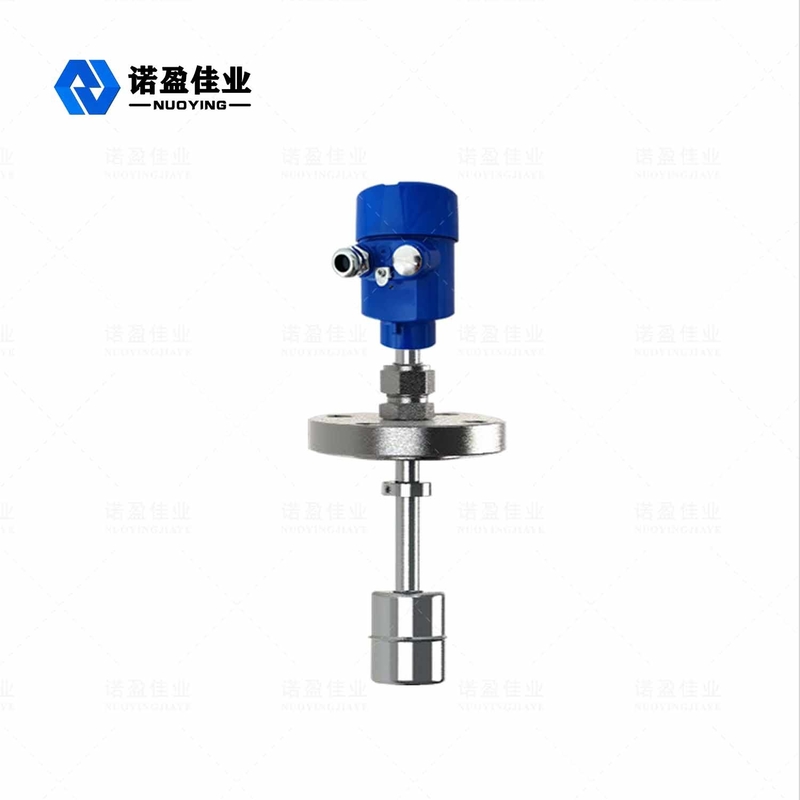

اندازه گیری مایعات NYCFQ-UL مغناطیسی سطح شناور سنج متصل با فلنج
اصل کار سطح سنج شناور مغناطیسی NYCFQ-UL
هنگامی که سنسور کار می کند، بخش مدار یک جریان پالسی را بر روی سیم موجبر تحریک می کند و جریان منتشر شده در طول سیم موجبر یک میدان الکترومغناطیسی پالسی در اطراف سیم موجبر ایجاد می کند. یک شناور در خارج از میله اندازه گیری سنسور ارائه می شود که می تواند با تغییر سطح مایع، میله اندازه گیری را به تنهایی بالا و پایین کنید.در داخل شناور مجموعه ای از حلقه های مغناطیسی دائمی وجود دارد وقتی میدان مغناطیسی جریان پالسی با میدان مغناطیسی ایجاد شده توسط شناور برخورد می کند، میدان مغناطیسی اطراف شناور تغییر می کند به طوری که سیم راهنمای موج ساخته شده از مواد مغناطیسی فشار دهنده، یک پالس پیچشی در موقعیت شناور ایجاد می کند. .که در طول سیم با سرعت ثابت به عقب منتقل می شود و توسط آشکارساز شناسایی می شود.با اندازه گیری اختلاف زمانی بین جریان پالس و موج پیچشی می توان موقعیت شناور یعنی موقعیت سطح مایع را دقیقاً تعیین کرد.
پارامترهای فنی سطح شناور مغناطیسی NYCFQ-UL
| کاربرد معمولی | اندازه گیری سطح مایع |
| محدوده اندازه گیری | 50 ~ 5000 میلی متر |
| دقت اندازه گیری | ± 1% FS |
| منبع تغذیه | 24VDC (15-35V) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ + 130 ℃ |
| فشار فرآیند | -0.1~2.0MPa |
| تراکم متوسط | 500 تا 2000 کیلوگرم در متر مکعب |
| تراکم متوسط | ≤0.8Pa.s؛3Pa.s |
| اتصال فرآیند | فلنج، براکت (اختیاری) |
| نمایش وضعیت | LCD (اختیاری) |
| سطح حفاظت | IP65 |
| درجه ضد انفجار | Exia II CT6 |
ویژگی طراحی سطح شناور مغناطیسی NYCFQ-UL
1. ساختار ساده، محکم و قابل اعتماد، عملیات پایدار.
2. صفحه نمایش سطح مایع را به رنگ قرمز نشان می دهد که بصری، چشم نواز و به راحتی قابل خواندن است.
3. فرم های مختلف نصب و فرم های اتصال را می توان انتخاب کرد.
4. محدوده اندازه گیری بزرگ، بدون منطقه کور در کل فرآیند اندازه گیری.
5. اندازه گیری مداوم مایعات مختلف و همچنین درجه حرارت بالا، فشار بالا، خورنده و قابل اشتعال و سطوح متوسط قابل انفجار.
