جزئیات محصول:
|
کاربرد معمولی: | کاربرد فرآیند پیچیده (خوردگی سنگ) | نمونه محصول: | NYRD805 |
---|---|---|---|

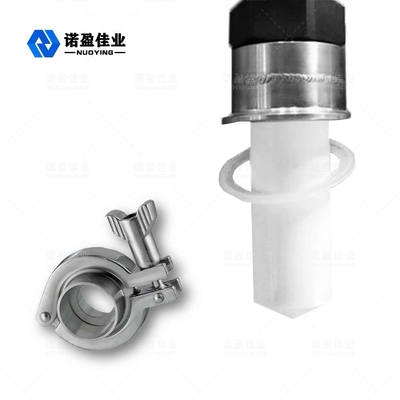

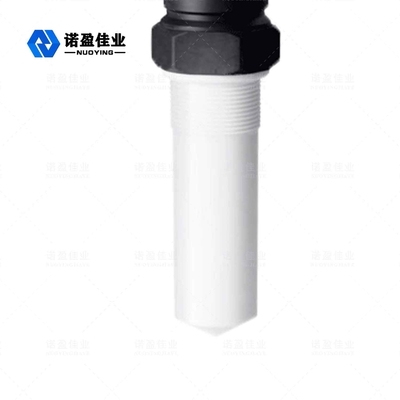

نوع آنتن: | نوع میله (PFTE) | مواد آنتن: | 304، PTFE |
محدوده اندازه گیری: | 10 متر، 20 متر (سفارشی) | دمای فرآیند: | -40 درجه سانتیگراد ~ + 130 درجه سانتیگراد (بالای 130 درجه سانتیگراد سفارشی) |
فشار فرآیند: | -0.1~0.3Mpa (سفارشی) | دقت اندازه گیری: | 0.05٪ ~ 0.1٪ F.S |
برجسته: | فرستنده سطح نوع رادار غیر تماسی,سنسور سطح مایع رادار نوع میله,سطح سنج رادار صنعتی 26 گیگاهرتز |

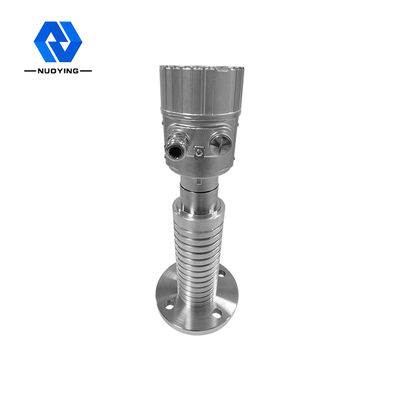

ساختار جمع و جور رادار 26 گیگاهرتزی آسان برای نصبسطح سنجبدون تماس بدون آلودگیصنعتبرنامه های کاربردی ial
رادار ضد خوردگی 26 گیگاهرتزسطح سنجتحت تاثیر فوم نیست سازگاری گستردهاصول کارکرد، اصول جراحی، اصول عملکرد

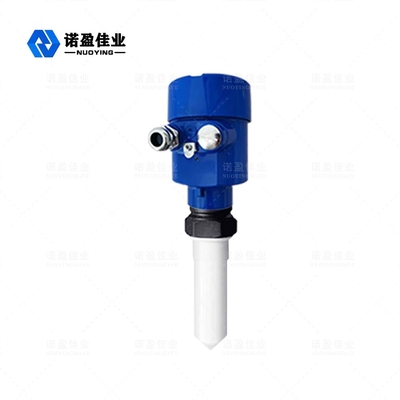

سنسورهای سطح رادار سری NYRD80X ابزارهای اندازه گیری سطح راداری با فرکانس بالا 26 گیگاهرتز با حداکثر برد اندازه گیری 80 متر هستند.آنتن بیشتر بهینه شده است و ریزپردازنده سریع جدید می تواند آنالیز و پردازش سیگنال را با سرعت بالاتری انجام دهد، به طوری که ابزار می تواند برای برخی شرایط اندازه گیری پیچیده مانند راکتور و سیلو جامد استفاده شود.
آنتن آن پالس های باریک مایکروویو را ارسال می کند که از طریق آنتن به سمت پایین منتقل می شود.هنگامی که موج پالس به سطح محیط اندازه گیری شده می رسد، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود.سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (از آنجایی که سرعت انتشار پالس بسیار سریع است، زمان لازم برای رسیدن موج الکترومغناطیسی به هدف و بازگشت به گیرنده پس از بازتاب تقریباً آنی است).
رادار 26 گیگاهرتزسطح سنجویژگی طراحی
◎ اندازه آنتن کوچک، نصب آسان.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ تقریباً عاری از خوردگی و کف؛تحت تأثیر تغییر چگالی متوسط، دما و فشار قرار نمی گیرد.همچنین گرد و غبار قوی
محیط تأثیر کمی بر عملکرد متر سطح فرکانس بالا دارد.
◎ طول موج کوتاهتر، بازتاب بهتر برای سطح جامد شیبدار.
◎ زاویه پرتو کوچک و انرژی متمرکز، که سیگنال اکو را افزایش می دهد و به جلوگیری از تداخل کمک می کند.
◎ اندازه گیری کوچکتر ناحیه کور منجر به عملکرد بهتر در اندازه گیری مخزن کوچک می شود.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات، می تواند عملکرد بهتری داشته باشد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
رادار 26 گیگاهرتزسطح سنج پارامتر محصول
برنامه معمولی | کاربرد فرآیند پیچیده (خوردگی سنگ) |
نمونه محصول | NYRD805 |
نوع آنتن | نوع میله، |
مواد آنتن | 304، 316، PP، PFA |
محدوده اندازه گیری | 10 متر، 20 متر، 30 متر، 35 متر، 40 متر، 80 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ F. S |
دمای فرآیند | 40 ~ + 130 ℃، - 40 ~ + 150 ℃، - 40 ~ + 26 ℃، 40 ~ + ℃ |
فشار فرآیند | 0.1~0.3MPa، - 0.1~2.0MPa، - 0.1~4.0MPa |

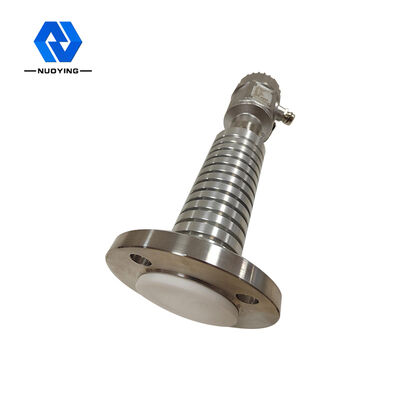

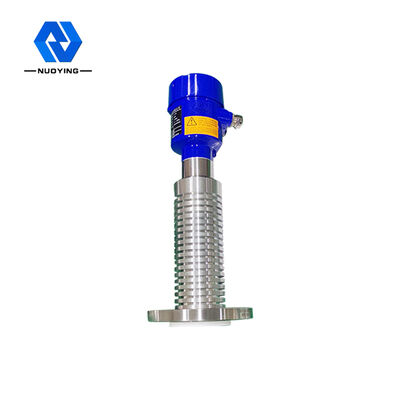

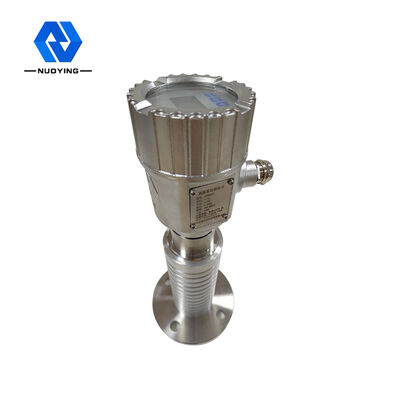

اتصال فرآیند | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) |
رابط الکتریکی | M20 x 1.5،1/2 اینچ NPT |
تامین برق | 24VDC (دو سیم، چهار سیم)، 220VAC |
خروجی سیگنال | 4-20 میلی آمپر /HART/RS485/Modbus... |
درجه حفاظت | IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia II CT6 Ga، Exd II CT6 Gb (جزئیات در گواهی) |
