جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری سطح مایع و غیره | نمونه محصول: | NYCFQ-UL، NYCFQ-UK |
|---|---|---|---|
| مواد شناور: | F4، PP، 304، PTFE (اختیاری) | طول میله: | 200 ~ 6000 میلی متر (قابل سفارشی سازی) |
| دمای محیط: | -40 ~ 80+ | دمای فرآیند: | -40 ~ + 130 درجه سانتیگراد |
| فشار فرآیند: | -0.1~2.0MPa | اتصال فرآیند: | نخ، فلنج (اختیاری) |
| برجسته: | سطح سنج رادار مخزن آب 200 میلی متر,سنسور سطح مایع رادار سیلو,متر سطح مخزن آب رادار نخی |
||

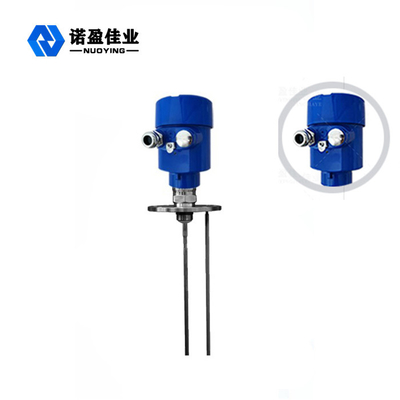

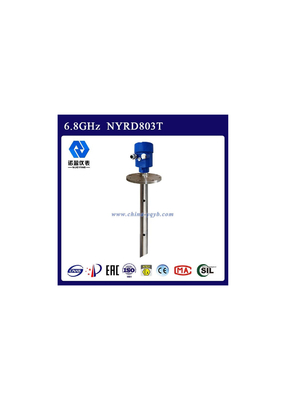

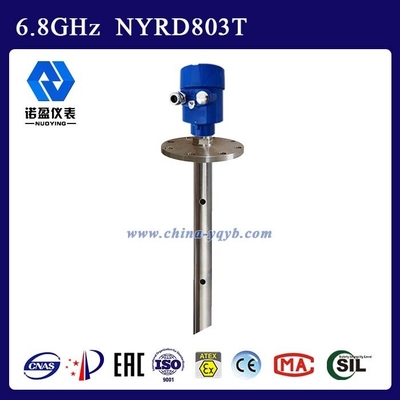

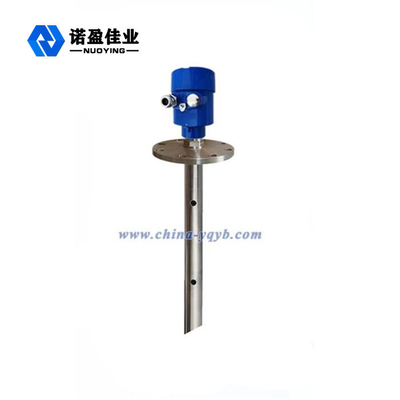

متر سطح مخزن آب مایع سیلو راداری با دقت بالا
آنتن شی یاب رادار یک پالس مایکروویو بسیار باریک می فرستد که با سرعت نور در فضا حرکت می کند.هنگامی که با سطح محیط مورد اندازه گیری روبرو می شود، مقداری از انرژی آن به عقب منعکس شده و توسط همان آنتن دریافت می شود. فاصله زمانی بین پالس فرستنده و پالس گیرنده متناسب با فاصله بین آنتن و سطح محیط اندازه گیری شده است.
اصل کار
به دلیل سرعت انتشار بالای موج الکترومغناطیسی، فاصله زمانی بین پالس ارسالی و پالس دریافتی کوچک است (قدر نانوثانیه). سنج سطح شی راداری سری 26G، به منظور محاسبه بیشتر فاصله بین آنتن و سطح محیط مورد آزمایش.
سنج سطح شی راداری از فرکانس انتقال تا 26 گیگاهرتز استفاده می کند و بنابراین دارای:
- زاویه پرتو کوچک، انرژی متمرکز، قابلیت ضد تداخل قوی تر، دقت اندازه گیری و قابلیت اطمینان را تا حد زیادی بهبود می بخشد.
- اندازه آنتن کوچک، نصب راحت و نصب دستگاه های محافظ آنتن مانند پوشش گرد و غبار.
- ناحیه کور اندازه گیری کوچکتر است و نتایج خوبی برای اندازه گیری مخزن کوچک حاصل خواهد شد.
- طول موج کوتاه تر، مناسب تر برای اندازه گیری سطح مواد ذرات کوچک.
- ریزپردازنده پیشرفته و فناوری پردازش پژواک منحصر به فرد EchoDiscovery به کار گرفته شده است و سنج سطح شی راداری می تواند در شرایط کاری پیچیده مختلف اعمال شود.
- با استفاده از حالت عملیات پالس، سطح شی رادار سنج قدرت انتقال بسیار پایینی دارد و قابلیت نصب در انواع ظروف فلزی و غیرفلزی را دارد که برای بدن انسان و محیط زیست بی ضرر است.
محصولات به طور گسترده ای در صنایع نفت، شیمیایی و سایر صنایع استفاده می شود. مناسب برای مخازن مایع، اختلاط و ظروف فرآیند. به ویژه برای مایع متوسط با بخار، دمای بالا و ثابت دی الکتریک پایین مناسب است.
نیروگاه: مخزن ذخیره، مخزن تصفیه گاز اگزوز، پمپ انبار، مخزن خاکستر، مخزن سوخت و غیره.
میدان نفتی: مخزن ذخیره نفت خام یا محصول، جداکننده سه فاز، مخزن ته نشینی، مخزن فاضلاب و رابط نفت و آب، مخزن گل حفاری و غیره.
مواد شیمیایی: ستون تقطیر خام، مواد خام و قیف میانی، مخزن واکنش، مخزن آمونیاک، جداکننده و غیره.
طلای متالورژی: سطل سنگ معدن، سنگ شکن، سطل مواد خام، سطل مواد کمکی، کوره بلند، سطل پودر آلومینا، مخزن بافر مخزن الکترولیتی و غیره.
تصفیه آب: مخزن ذخیره، مخزن فاضلاب، مخزن تصفیه آب، مخزن رسوب، چاه عمیق، شبکه آب آشامیدنی و غیره.
سایر: صنایع غذایی، دارویی، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
پارامتر فنی
| کاربرد معمولی | اندازه گیری سطح مایع و غیره |
| نمونه محصول | NYCFQ-UL، NYCFQ-UK |
| مواد شناور | F4,PP,304,PTFE (اختیاری) |
| طول میله | 200 ~ 6000 میلی متر (قابل سفارشی سازی) |
| دمای محیط | -40 ~ 80+ |
| دمای فرآیند | -40 ~ + 130 درجه سانتیگراد |
| فشار فرآیند | -0.1~2.0MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| ویسکوزیته متوسط | ≤0.05Pa·S |
| تراکم متوسط | 0.5 ~ 2.0 گرم در سانتی متر مکعب |
| خروجی سیگنال | 4-20 میلی آمپر، SPDT |
| درجه حفاظت | IP65، IP67، IP68 |
| درجه ضد انفجار | Exd ⅡCT6 Gb (به گواهی مراجعه کنید) |
| www.china-nyjy.com | |
*نکات: محصولات را می توان با توجه به نیازهای خاص شما سفارشی کرد!
برای جزئیات بیشتر محصول، لطفا با من تماس بگیرید!ممنون ~
