جزئیات محصول:
|
کاربرد معمولی: | کنترل سطح مایع و غیره | مدل های محصول: | NYDR |
---|---|---|---|
طول چنگال: | 44 میلی متر، 100 میلی متر (قابل سفارشی سازی) | مواد میله پروب: | 304، PTFE (قابل انتخاب) |
طول میله پروب: | 200 میلی متر (طول را می توان با توجه به شرایط سایت سفارشی کرد) | دمای فرآیند: | -40~+130℃،-40~+260℃ |
ظرفیت شوک الکتریکی: | تک نقطه:250V 8A چند نقطه:250V 3A | ثابت دی الکتریک: | ≥1.6 |
برجسته: | سوئیچ خازن RF رسانه با خورندگی بالا,سوئیچ خازن RF مایع,سوئیچ سطح پذیرش RF 44 میلی متر |

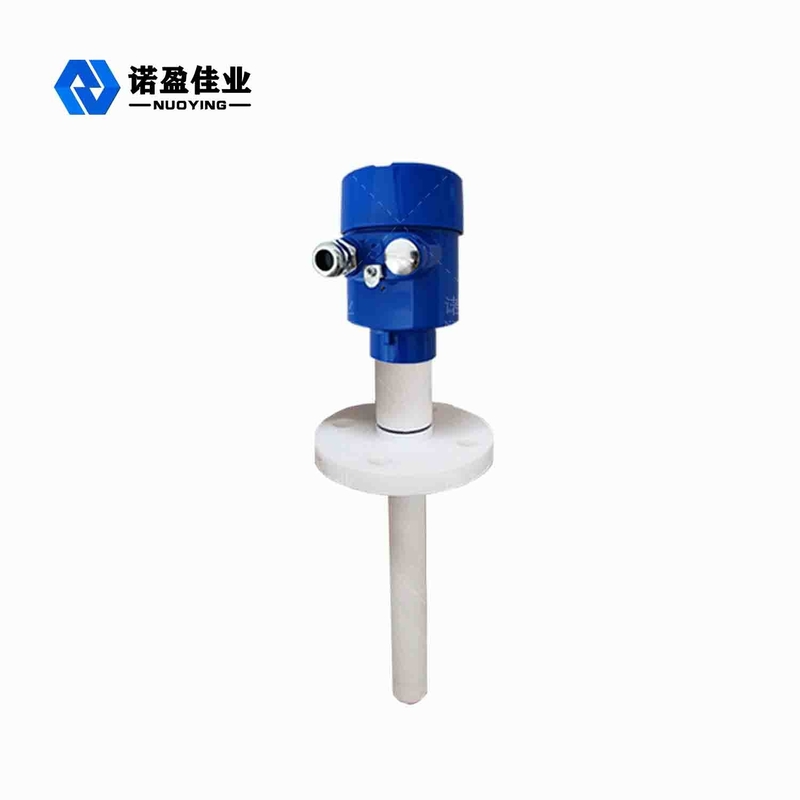

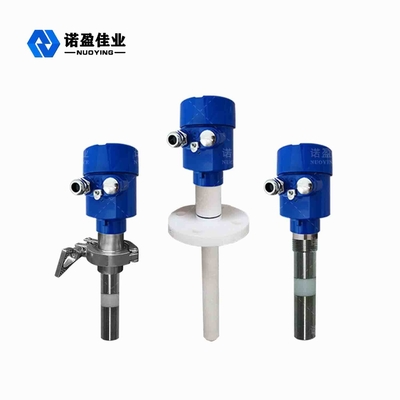

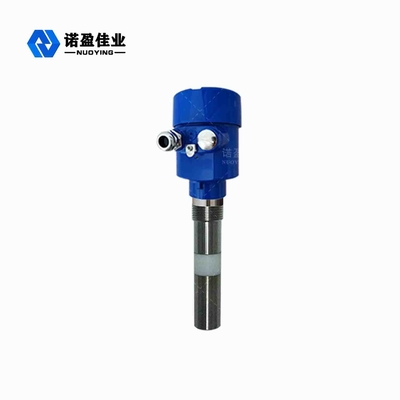

عملکرد ساده سوئیچ خازن RF که برای رسانه های بسیار خورنده استفاده می شود
اصل کارازسوئیچ خازن RF
این سنسور بر اساس اصل ارتعاش اجزا کار می کند و قسمت جزء، قسمت چنگال تنظیم غوطه ور در مایع اندازه گیری شده است.قسمت چنگال تنظیم لرزش را از طریق یک دستگاه پیزوالکتریک ثابت در یک انتهای پایین بدنه چنگال القا می کند.فرکانس نوسان توسط یک دستگاه پیزوالکتریک ثانویه که در انتهای دیگر چنگال ثابت شده است شناسایی می شود و سپس سیگنال توسط مدار در بالا تقویت می شود.چگالی مایع ارتباط نزدیکی با فرکانس ارتعاش در هنگام جریان مایع اندازه گیری شده دارد.هنگامی که چگالی مایع اندازه گیری شده تغییر می کند، فرکانس ارتعاش هنگام جریان مایع نیز تغییر می کند.از طریق معادله می توان چگالی مایع اندازه گیری شده را به دقت محاسبه کرد
ویژگی طراحیازسوئیچ خازن RF
◎این محصول از اجزای ریزپردازنده هوشمند و فناوری اندازهگیری تفاوت استفاده میکند که میتواند آب، فاضلاب، گل و دیگر مایعات را اندازهگیری کند، به ویژه میتواند به طور موثر و دقیق رسانههای خورنده قوی را اندازهگیری کند و میتواند بهطور دینامیکی تغییرات محیطی و مواد آویزان را جبران کند.
◎عملیات بسیار ساده است.فقط باید دکمه حساسیت مربوطه را با توجه به محیط تنظیم کنید و از فیلتر تاخیر افزایش استفاده کنید.
◎ حالت های هشدار حد بالا و پایین را می توان به صورت انعطاف پذیر تنظیم کرد و کاربر می تواند مخاطبین معمولی باز و معمولی بسته را خودش تنظیم و انتخاب کند.
◎رله های پرتابی تک قطبی وارداتی با کارایی بالا برای رله های تک نقطه ای و چند نقطه ای استفاده می شود.ظرفیت جریان تماس تک نقطه ای می تواند به 8 آمپر و رله چند نقطه ای به 3 آمپر برسد.می تواند به طور مستقیم دستگاه های هشدار را در محدوده رانندگی کند.
◎ پروب PTFE استفاده می شود.هیچ وسیله متحرکی در موقعیت تشخیص وجود ندارد.مقاوم در برابر ضربه، مقاوم در برابر درجه حرارت بالا و مقاوم در برابر خوردگی است.
پارامترهای فنیسوئیچ خازن RF
کاربرد معمولی | کنترل سطح مایع و غیره |
نمونه محصول |
NYDR |
طول چنگال | 44 میلی متر، 100 میلی متر (قابل سفارشی سازی) |
مواد میله پروب | 304، PTFE (قابل انتخاب) |
طول میله پروب | 200 میلی متر (طول را می توان با توجه به شرایط سایت سفارشی کرد) |
منبع تغذیه | 24VDC,220VAC |
دمای فرآیند | -40~+130℃،-40~+260℃ |
فشار فرآیند | -0.1 ~ 1.0MPa |
اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) |
ظرفیت شوک الکتریکی | تک نقطه: 250 ولت 8 آمپر چند نقطه: 250 ولت 3 آمپر |
ثابت دی الکتریک | ≥1.6 |
تاخیر زمانی | 0.5 تا 30 ثانیه (قابل تنظیم) |
سطوح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT6 (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
