جزئیات محصول:
|
کاربرد معمولی: | مایع ثابت دی الکتریک پایین | درجه ضد انفجار: | Exia II CT6 Ga, Exd II CT6 Gb |
---|---|---|---|
محدوده اندازه گیری: | 6 متر | فرم آنتن: | نوع لوله |
دقت اندازه گیری: | 0.05٪~0.1٪ F.S | دمای فرآیند: | -40 ~ 250 ℃ |
فشار فرآیند: | -0.1~4.0MPa | خروجی سیگنال: | 4...20mA/HART |
برجسته: | سوئیچ سطح رادار ثابت دی الکتریک پایین,فرستنده رادار موج هدایت شونده فشار بالا,متر سطح رادار دمای بالا 20 میلی آمپر |

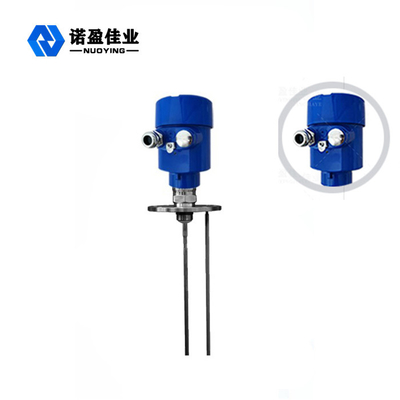

درجه حرارت بالا فشار بالا موج هدایت شونده رادار سطح سنج پایین دی الکتریک رسانه ثابت
اصل کار ازدرجه حرارت بالا فشار بالا موج هدایت شونده رادار سطح سنج پایین دی الکتریک رسانه ثابت
پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج راهنما در امتداد مجموعه تشخیص (کابل فولادی یا میله فولادی) حرکت می کند.هنگامی که محیط اندازه گیری شده مواجه می شود، ثابت دی الکتریک تغییر می کند و باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ساطع شده و پالس منعکس شده مستقیماً با فاصله محیط اندازه گیری شده متناسب است.
ویژگی های طراحی از درجه حرارت بالا فشار بالا موج هدایت شونده رادار سطح سنج پایین دی الکتریک رسانه ثابت
◎ سطح سنج رادار هوشمند از فناوری پیشرفته پردازش مایکروویو و فناوری پردازش اکو کشف اکو منحصر به فرد استفاده می کند.این در اندازه گیری تماسی است، با دقت اندازه گیری بالا و اندازه گیری دقیق تر.در عین حال، رادار موج هدایت شونده در برابر چسبندگی مقاوم است و تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎ حالت های مختلف اتصال فرآیند و انواع اجزای تشخیص، سطح رادار موج هدایت شونده سری 70X را برای شرایط کاری و کاربردهای مختلف مناسب می کند.مانند: دمای بالا، فشار بالا و محیط ثابت دی الکتریک کم.
◎ حالت کار پالس پذیرفته شده است، محصول دارای قدرت انتشار بسیار کم است و می تواند در ظروف مختلف فلزی و غیر فلزی نصب شود، برای بدن انسان و محیط زیست بی ضرر است.
پارامترهای فنیدرجه حرارت بالا فشار بالا موج هدایت شونده رادار سطح سنج پایین دی الکتریک رسانه ثابت
کاربرد معمولی | مایع |
مایع ثابت دی الکتریک پایین | |
نمونه محصول | NYRD704 |
فرم آنتن | نوع لوله |
مواد آنتن |
PTFE, 304,316 |
نمونه برداری اکو |
55 بار در ثانیه |
محدوده اندازه گیری | 6 متر |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
منبع تغذیه | 24VDC (دو خط، چهار خط)، 220VAC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 250 ℃ |
فشار فرآیند | -0.1~4.0MPa، |
اتصال فرآیند | رزوه پیچ، فلنج (اختیاری) |
رابط الکتریکی | M20*1.5، ½ ″NPT |
سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربر سفارشی کرد
