جزئیات محصول:
|
| کاربرد معمولی: | پودر مایع، جامد | نمونه محصول: | NYRD701 |
|---|---|---|---|
| نمونه گیری اکو: | 55 بار در ثانیه | دمای فرآیند: | -40 تا +130 درجه سانتیگراد |
| رابط الکتریکی: | M20×1.5، ½ اینچ NPT | فشار فرآیند: | (-0.1 ~ 4) مگاپاسکال |
| درجه ضد انفجار: | ExiaIICT6Ga | فرم آنتن: | تک کابل، تک میله |
| برجسته: | فرستنده سطح رادار موج هدایت شونده ریزپردازنده,سنسور سطح رادار هدایت شونده پودر جامد,سنسور سطح مایع رادار 4MPa |
||

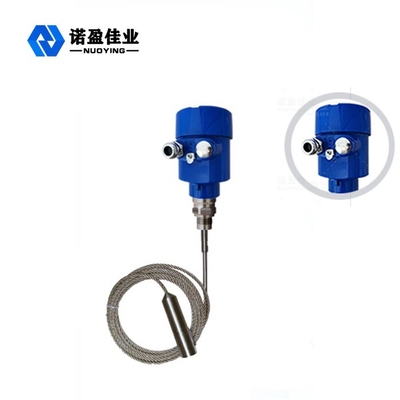

ریزپردازنده های پیشرفته سطح سنج موج رادار هدایت شونده برای کاربردهای پیچیده
اصل کار ریزپردازنده های پیشرفته سطح رادار موج هدایت شونده برای کاربردهای پیچیده
پالس ضد خوردگی و مایکروویو ساطع شده توسط رادار موج هدایت شونده در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و با محیط آزمایش شده مواجه می شود.به دلیل تغییر ناگهانی ثابت دی الکتریک باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود.فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
پردازش ورودی
ابزار رادار موج هدایت شونده که یک تجهیزات اندازه گیری با هدف ارتباط سفر در زمان است.را701تینخ و فلنج ضد خوردگیموج رادار هدایت شده با سرعت نور اجرا می شود و زمان حرکت می تواند توسط قطعات الکترونیکی به سیگنال سطح هدف تبدیل شود.کاوشگر عملکردی عاقلانه پالس با فرکانس بالا منتشر می کند و در امتداد پروب کابل یا میله منتشر می شود.
پردازش خروجی
با وارد کردن موقعیت خالی مانند ارتفاع مخزن E(= صفر)، ارتفاع کامل مخزن F(= دامنه کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار و dy متر را با محیط اندازه گیری مطابق با خروجی 4-20 میلی آمپر تنظیم می کنند.
ویژگی های طراحی ریزپردازنده پیشرفته سطح رادار موج هدایت شونده برای کاربردهای پیچیده
◎سنجش سطح شی رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو دیسکاوری اکو، اندازه گیری تماس، اندازه گیری با دقت بالا، اندازه گیری دقیق تر استفاده می کند.علاوه بر این، رادار موج هدایت شونده تحت تأثیر محیط خارجی مانند دمای متوسط و چسبندگی قرار نمی گیرد.
◎مجهز سطح شی رادار موج هدایت‌شونده سری 70-X به دلیل حالت‌های اتصال بین فرآیند و انواع ماژول‌های تشخیص برای شرایط کاری پیچیده و کاربردهای همه‌کاره مناسب است.به عنوان مثال: دمای بالا، فشار بالا و محیط ثابت دی الکتریک پایین.
◎مدیر پالس کار، قدرت انتشار کم، می تواند در انواع زیادی از ظروف خورنده، غیر فلزی و فولاد ضد زنگ بدون سختی برای بدن انسان و محیط اطراف نصب شود.
پارامتر فنی سطح سنج رادار موج هدایت ریزپردازنده پیشرفته برای کاربردهای پیچیده
| کاربرد معمولی | مایع (چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور) |
| گرد و غبار (خاکستر بادی، پودر سنگ آهک) | |
| جامد (ذرات کوچک، دانه، شن، ماسه) | |
| نمونه محصول | NYRD701 |
| فرم آنتن | نوع کابل، نوع میله ای، نوع کابل دوبل، نوع میله دوبل، نوع لوله هدایت موج |
| مواد آنتن | 304، 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 6 متر، 30 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ 130 + درجه سانتی گراد، -40 ~ + 250 درجه سانتی گراد، -40 تا + 500 درجه سانتی گراد |
| فشار فرآیند | -0.1~2.0MPa،-0.1~4.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| درجه حفاظت | IP 65، IP 67، IP 68 |
| درجه ضد انفجار | ExiaIICT6Ga، ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
